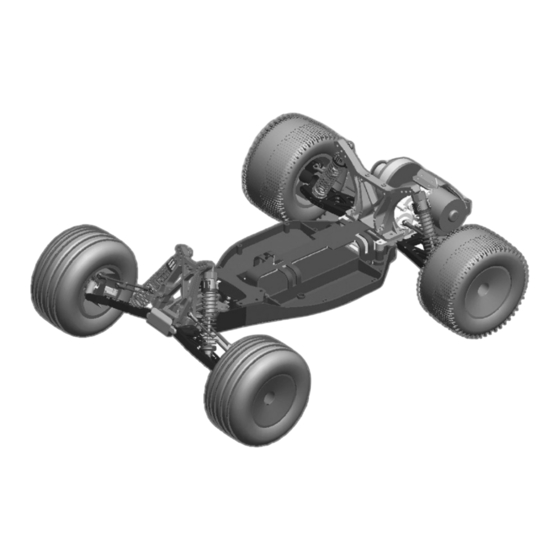

Amewi AM10ST Bedienungsanleitung

M 1:10 rc elektro truggy

Vorschau ausblenden Andere Handbücher für AM10ST:

Bedienungsanleitung (35 Seiten)

Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen

AM10ST

M 1:10 RC Elektro Truggy

Art. Nr.: 22076 Pro RTR

Bedienungsanleitung

Inhaltsverzeichnis

Inhaltszusammenfassung für Amewi AM10ST

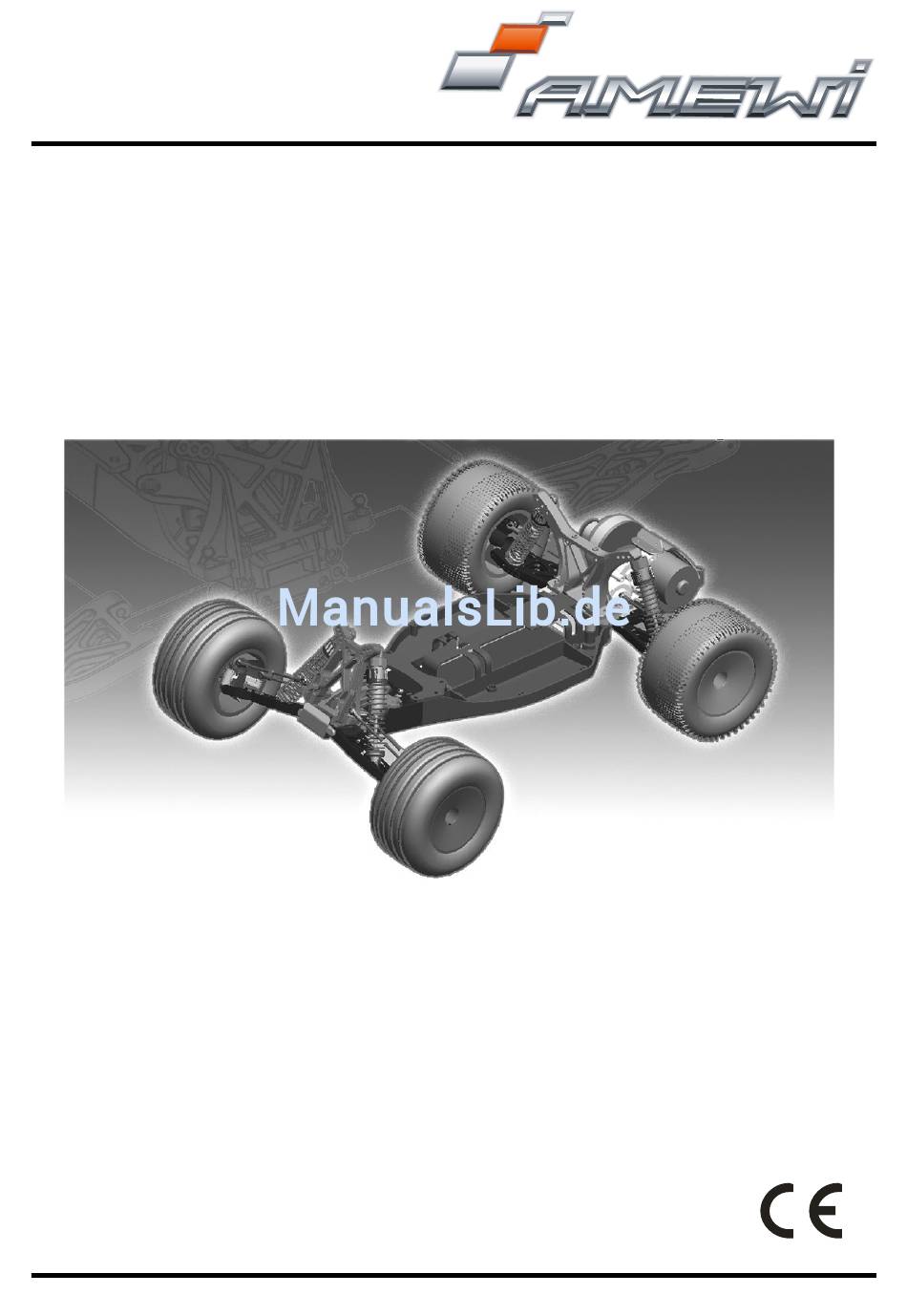

Seite 1 AM10ST M 1:10 RC Elektro Truggy Art. Nr.: 22076 Pro RTR Bedienungsanleitung...
Seite 2 Entsorgungshinweis Die Firma AMEWI ist unter der WEEE Reg. Nr. DE93834722 bei der Stiftung EAR angemeldet und re- cycelt alle gebrauchten elektronischen Bauteile ordnungsgemäß. Elektrische und elektronische Geräte dürfen nicht in den Hausmüll! Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Vorschriften.
Seite 3: Warn- Und Sicherheitshinweise
Chassis verlieren dann ihre Elastizität, so dass auch kleinere Karambolagen zum Absplit- tern und zu Brüchen führen können. Überprüfen Sie regelmäßig sämtliche Schraubverbindungen und Befestigungen, da sich diese wäh- rend der Fahrt lockern oder lösen können. Ausschalten: zuerst das Fahrzeug und dann die Fernbedienung ausschalten! ©AMEWI...
Seite 4: Benötigtes Zubehör
Radstand: 285 mm 2.Brushless Version. Radbreite: 58 mm Brushless ESC: 90A, ( max. 7,4V-12V ) Übersetzung: Brushless Motor: KV3930 1:9,6 (brushless) Raddurchmesser: 106 mm Netto Gewicht: 1,195kg (Akku exkl.) Elektromotor Off-Road Reifen für optimalen Griff Aluminium Öldruck- stoßdämpfer für optimale Dämpfung ©AMEWI...
Seite 5 Je höher der Ausschlag, desto sensibler reagiert die Lenkung auf die Steuersignale. Trimmfunktion Lenkung: Mit diesem Regler stellen Sie die Neutralstellung des Lenkservos ein. Trimmfunktion Gas/Bremse: Mit diesen Regler stellen Sie die Neutralstellung des Gasservos ein. Reverse Funktion: Mit diesen Regler wird die Drehrichtung des Servos umgekehrt. ©AMEWI...
Seite 6: Funktionen Der Fernbedienung
Servoam. Servoarm, Servohalterung, dem Servo zusammen. Servogelenk und das Servo bereit. Zusammen- stecken Bringen sie das Servogelenk an Alle Schrauben festziehen. Bringen Sie das Servo an dem Drehen sie die Schrauben fest. dem Lenkgestänge an. Chassis an. ©AMEWI...
Seite 7: Einbau Des Motors
Klebe- nenhalterung. Ziehen sie den Empfängerkabel Stecken sie das Servo- Stecken sie das ESC - Stecken sie den Quarz in den durch das Antennenröhrchen. Anschlusskabel in den Port 1. Anschlusskabel in den Port 2. Empfänger. ©AMEWI...
Seite 8: Laden Des Fahrakkus
Überprüfen Sie nach der endgültigen Verkabelung sorgfältig alle Verbindungen und sichern Sie die überlange und lose hängende Kabel mit Kabelbindern. Achten Sie darauf, dass keine Leitungen in die Nähe der beweglichen Teile gelan- gen, dieses könnte zu Beschädigung der elektronischen Bauteile führen! ©AMEWI...
Seite 9 Drücken Sie den Trigger nach vorne, um zu bremsen. Bewegen Sie den Trigger in die Neutral- Beschleuni- stellung und drücken den Trigger nach Bremsen/ Neutral einer kurzen Pause (1 sec) nach vorne, um Rückwärts Verzögern rückwärts zu fahren. ©AMEWI...
Seite 10: Nach Dem Fahrbetrieb
3. Trennen Sie den Akku von den Fahrtenregler Entfernen Sie den Akku aus dem Fahrzeug, wenn Sie es länger nicht benut- zen. Ansonsten kommt es zur Tiefentladungen und Beschädigung des Akkus. 2. Schalten Sie die Fernbedienung aus EIN/AUS Schalter ©AMEWI...
Seite 11: Tuning Des Fahrzeugs
Spurstange verringert sich der Öffnungswinkel der Vorräder (Vorspur), durch das Verkürzen vergrößert sich der Öffnungswinkel (Nachspur). Die Einstellungen sollten beidseitig identisch sein! Nachspur Spurstange Spurstange Vorspur Vorspur ruhiger Geradeauslauf einfache Handhabung des Fahrzeugs Neigung zu Untersteuerung Nachspur schnelleres Ansprechen auf Lenkbefehle Vorspur verringert die Neigung zu Untersteuerung schwieriges Fahrverhalten Spurstange Nachspur ©AMEWI...
Seite 12 Pynolen als Grenzpfosten. Fahren Sie auf Zeit. Ändern Sie die Fahrtrichtung und versuchen die Strecke in der gleichen Zeit zurück zu legen. Versuchen Sie eine „Acht“ zu fahren, um den Schwierigkeitsgrad zu erhöhen. Wenn Sie die ersten Schritte beherrschen, können Sie die Strecke beliebig erweitern. Wir wünschen Ihnen viel Spaß! Die ersten Übungen ©AMEWI...
Seite 13: Wartung Und Entsorgung
Schwermetall sind: Cd=Cadmium, Hg=Quecksilber, Pb=Blei (Bezeichnung steht auf Batterie/ Akku z.B. unter den links abgebildeten Mülltonnen-Symbolen). Ihre verbrauchten Batterien/Akkus können Sie unentgeltlich bei den Sammelstellen Ihrer Gemeinde oder überall dort abgeben, wo Batterien/Akkus verkauft werden. Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten Ihren Beitrag zum Umweltschutz. ©AMEWI...
Seite 14: Fehlerbehebung
Die Fernbedienung ist nicht eingeschaltet Schalten Sie die Fernbedienung ein Die Antriebszahnräder sind lose/defekt Befestigen/Tauschen Sie die Zahnräder aus. Überprüfen Sie das Zahnflankenspiel. „Reverse-Modus“ der Fernbedienung ist Modell fährt in falsche Schalten Sie die Reverse-Schalter auf „Normal-Modus“ Richtung aktiv ©AMEWI...
