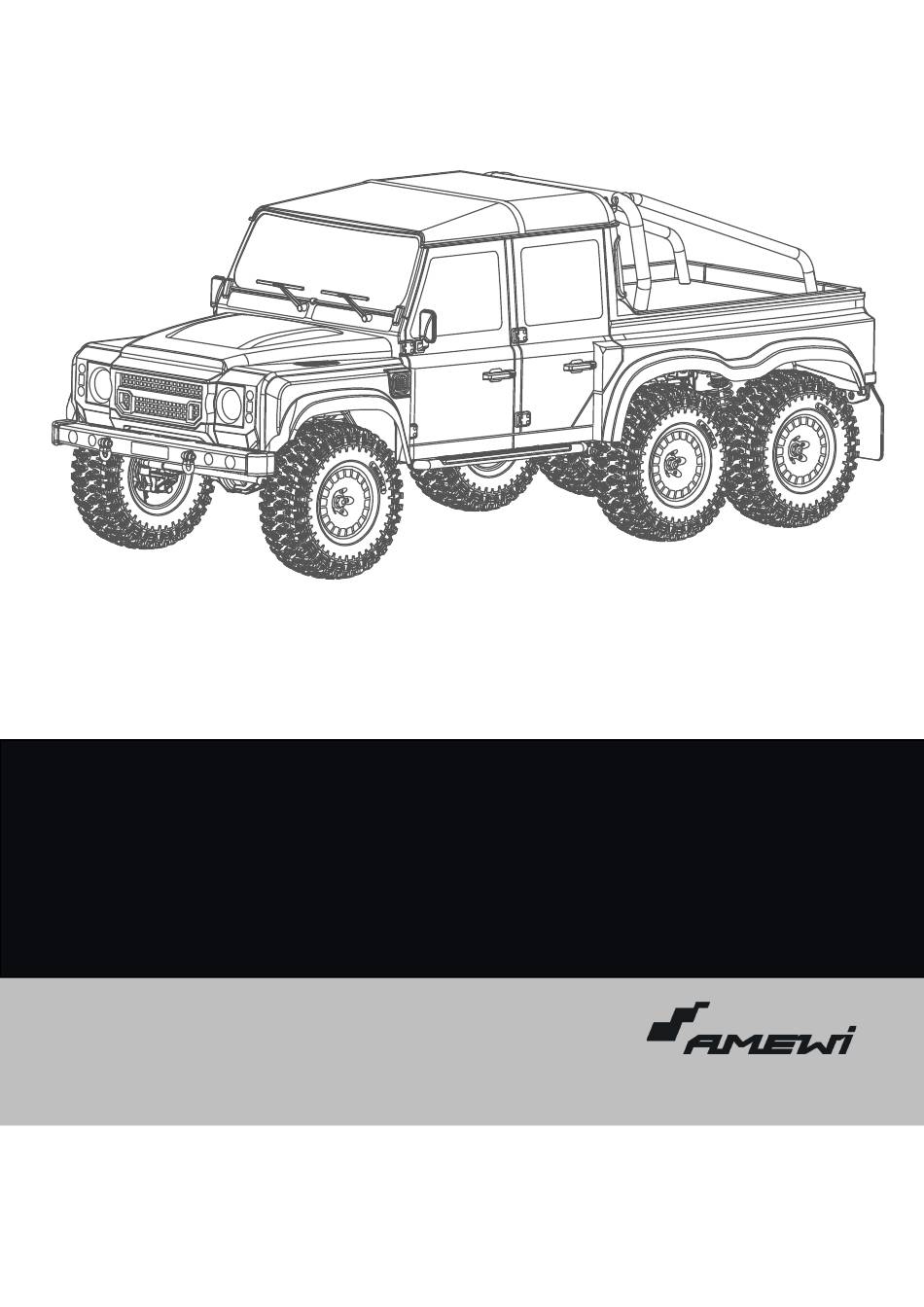

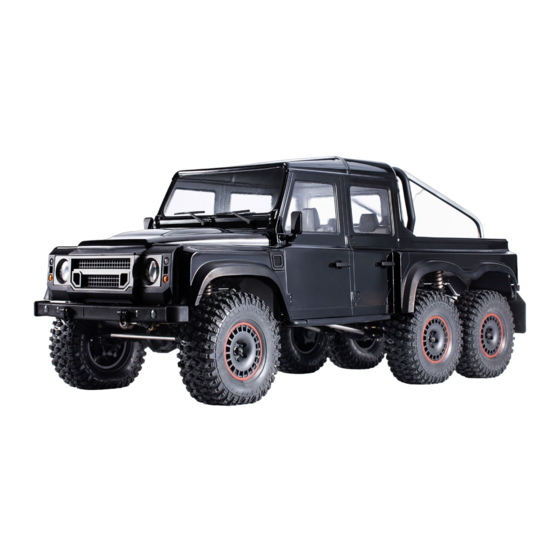

- Seite 1 AMXRock RCX10.3 Scale Crawler 22555, 22556 Basic | 22557 Roller | 22558, 22559 Pro JUST REMOTE-CONTROLLED BEDIENUNGSANLEITUNG OPERATION MANUAL...
- Seite 3 Welcome to AMEWI The Amewi Trade GmbH is an international import- and wholesale company for R/C models, toys and creative items, located in Borchen near Paderborn, Germany. Our product range includes over 10,000 items. Above all, this includes remote-controlled car, helicopter, boat, and tank models as well as a wide range of accessories and all necessary spare parts.
-
Seite 4: Sicherheits- Und Gefahrenhinweise
This product has been manufactured according to actual technical standards. The product is matching the requirements of the existing European and national guidelines. The Declaration of Conformity has been proofed. AMEWI Trade GmbH declares that this product is matching the basic requirements and remaining regulations of the guideline 2014/53/EU {RED). The declarations and documents are stored at the manufacturer and can be requested and applied there. - Seite 5 Improper use such as short-circuiting, or overcharging may result in explosion or fire. Keep the battery in a safe place that babies or children cannot reach. The above indicates the danger of using the battery. The user assumes full responsibility for the outcome of using the battery. amewi.com...
- Seite 6 DISPOSAL ENTSORGUNGSHINWEISE / Die Firma AMEWI Trade GmbH ist unter der Batt-Reg.-Nr. DE 77735153 sowie der WEEE-Reg.-Nr. 93834722 bei der Stiftung EAR angemeldet und recycelt alle gebrauchten elektronischen Bauteile ordnungsgemäß. Elektrische und elektronische Geräte dürfen nicht in den Hausmüll. Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß...
-
Seite 7: Über Unangemessene Verwendung Des Produkts
Vielen Dank für den Kauf des Amewi AMXRock RCX10.3 Crawlers. Bitte lesen Sie die Bedienungsanleitung aufmerksam durch und bewahren Sie sie für spätere Fragen auf. Thank you for purchasing the Amewi AMXRock RCX10.3 Crawler. Please read the instruction manual carefully and keep it for future reference. -
Seite 8: Wichtige Hinweise
Sendemasten. Orten mit aktiven Funkwellen. Near crowds or in public places. Near rivers, ponds or lakes. Near electricity pylons or other Near a radio tower, mobile phone transmission towers. masts or other places with active radio waves. amewi.com... - Seite 9 Da das Produkt kleinteile enthält, auf öffentlichen Straßen oder halten Sie es von kleinen Kindern fern. überfüllten Plätzen. As the product contains small parts, Do not operate the model on keep it away from small children. public roads or crowded places. amewi.com...
-
Seite 10: Technische Daten
Motor 755 √ √ LiPo 2S 7,4V (DEANS T-Plug) √ √ √ Ladegerät √ √ √ Schaltservo > 0,9kg √ Diff. Sperrservos 2x > 0,9kg √ Lenkservo > 25kg √ Sender & Empfänger √ Senderbatterien 4x AA √ √ √ amewi.com... -
Seite 11: Die Fernsteuerung (Basic Version)
CHANNEL 1 – STEERING REVERSE KANAL 1 – LENK TRIMMUNG CHANNEL 1 – STEERING TRIM KANAL 2 – GAS/BREMSE DUAL RATE KANAL 1 – LENKUNG DUAL RATE CHANNEL 2 – THROTTLE BRAKE DUAL RATE CHANNEL 1 – STEERING DUAL RATE USB (max. 5V) amewi.com... -
Seite 12: Die Fernsteuerung (Pro Version)
CHANNEL 1 – STEERING REVERSE KANAL 1 – LENK TRIMMUNG CHANNEL 1 – STEERING TRIM KANAL 2 – GAS/BREMSE DUAL RATE CHANNEL 2 – THROTTLE BRAKE DUAL RATE KANAL 1 – LENKUNG DUAL RATE CHANNEL 1 – STEERING DUAL RATE USB (max. 5V) amewi.com... - Seite 13 Turn the steering wheel to the right to make the car turn right. Wenn das Fahrzeug nicht geradeaus fährt, benutzen Sie den Trimm-Poti für die Lenkung (Kanal 1), um die Räder gerade zu richten. If the car don’t run straight, turn the steering-Trim button (5) to trim the front wheels. amewi.com...
-
Seite 14: Der Empfänger (Basic Version)
1. Switch on the transmitter, switch on the controller. 2. press the bind button on the receiver, the LED now flashes quickly. 3. As soon as the signal of the receiver has been found, the LED of the receiver lights up permanently. amewi.com... -
Seite 15: Anschlussdiagramm
Schwarz / black BLINKER RECHTS TURN SIGNAL RIGHT MOTOR Rot / Red BLINKER LINKS TURN SIGNAL LEFT THE ESC (BASIC & PRO) DER FAHRTENREGLER (BASIC & PRO) / RECEIVER EMPFÄNGER / REGLER / SWITCH SCHALTER / BATTERY AKKU / MOTOR amewi.com... - Seite 16 (i.e., 2 beeps indicate a 2S LiPo, 3 beeps indicate a 3S LiPo). and then a long beep to inform you that your ESC is ready to work. If you set the Battery Type to "NiMH", the Motor will only a beep to indicate the ESC is in NiMH mode and then another beep to inform you that your ESC is ready to function. amewi.com...
-
Seite 17: Programmierung
Die Programmierung kann mit der Hobbywing 30501003 LED-Programmierkarte vorgenommen werden. Eine Ausführliche Bedienungsanleitung zur Programmierung des Reglers finden Sie unter amewi.com Programming can be done with the Hobbywing 30501003 LED programming card. Detailed operating instructions for programming the esc can be found at amewi.com. SPARE PARTS ERSATZTEILE / Ersatzteile finden Sie unter amewi.com... - Seite 18 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL MODELLBEZEICHNUNG DIFFERENTIAL 17223036 17223083 17223027 15x21x4 17223028 T.L.C 17223027 17223036 17223017 17223082 12x18x4 17223082 17223083 12x18x4 15x21x4 PORTAL 1,6x11 28216 5x10x4 2,0x8 17223035 17223097 3x10 2,0x10 17223072 17223111 17223111 17223003 17223072 2x10 17223097 17223034 3x10 17223003 17223057 amewi.com...
- Seite 19 17223001 VORDERACHSE FRONT PORTAL 17223050 17223051 17223087 3x10 17223051 17223087 3x10 17223089 3x14 17223087 3x10 17223087 17223089 3x10 17223114 3x14 3x20 17223087 17223089 3x10 17223089 3x14 17223086 3x14 17223087 3x10 17223087 3x10 17223089 17223052 3x14 17223603 17223114 102mm 17223086 amewi.com...
- Seite 20 17223161 3x14 17223087 17223087 3x10 3x10 17223612 17223032 17223621 17223098 3x12 17223087 17223161 3x10 17223150 17223180 17223160 2,5x10 17223621 17223180 2,5x10 17223072 17223111 2,0x8 17223101 3x24 17223097 3x10 17223097 17223072 3x10 2,0x10 17223034 17223057 17223072 17223101 2,0x10 3x24 17223160 amewi.com...
- Seite 21 17222021 17223039 17223059 17222023 28216 5x10x4 17223079 17222022 5x9x3 17223016 17222016 17223072 2x10 17223079 5x9x3 17222020 28216 5x10x4 17223039 17223104 28216 2,5x6 17223004 5x10x4 17223072 17222018 2x10 28216 5x10x4 28216 5x10x4 28216 5x10x4 17222019 17223079 17223072 17223037 5x9x3 2x10 amewi.com...
- Seite 22 3x32 17223116 17223072 28216 2x10 5x10x4 17223069 28216 5x10x4 17224051 4x10 28216 17224021 5x10x4 17223098 3x12 17224050 17224031 17224021 17224032 17223072 17223113 17223059 17224050 2,0x10 3,0 E-Clip 17223116 17223113 17223103 17223098 17223069 17223079 28216 3x32 3x12 5,1x7x0,5 5x9x3 5x10x4 amewi.com...
- Seite 23 DIFFERENTIAL LOCK SERVO 17223010 17223177 17223094 2,5x8 17223630 17223095 17223068 17223010 2,5x14 17223061 2,6x6x0,5 17223177 17223068 17223094 17223068 17223112 2,5x8 17223015 17223094 2,5x8 17223112 17223061 17223159 17223061 2,5x16 17223177 17223630 17223112 17223068 17223095 17223015 2,5x14 17223159 2,5x16 17223095 17223159 2,5x14 2,5x16 amewi.com...
- Seite 24 2,5x8 17223087 17223200 3x10 17223087 3x10 17223084 17223618 17223611 17223007 17223012 17223624 17223084 17223633 17223088 3x12 17223107 17223108 17223105 3x12 2,5x8 17223089 17223090 17223086 17223088 17223084 17223087 3x14 3x16 3x10 3x12 17223090 17223007 3x16 17223090 17223007 3x16 17223090 3x16 amewi.com...
- Seite 25 FRONT- & HECKBELEUCHTUNG FRONT/TAIL LIGHTS 17223184 17223627 17223627 2,5x8 17223105 17223177 17223627 2,5x8 17223177 17223184 2,5x8 17223105 2,5x8 17223177 17223184 2,5x8 17223627 17223627 17223105 17223177 17223184 17223628 17223628 2,5x8 2,5x8 VORDERE PORTALACHSE LINKS & DÄMPFER FRONT PORTAL LINKAGE & SHOCKS amewi.com...
- Seite 26 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL MODELLBEZEICHNUNG 17223103 17223102 17223114 17223116 17223199 3x32 3x24 3x20 17223102 3x24 17223199 17223116 17223103 3x32 17223199 17223600 17223600 17223102 17223199 3x24 17223114 3x20 17223052 62mm 85mm 17223052 MIDDLE PORTAL LINKAGE & SHOCKS MITTLERE PORTALACHSE LINKS & DÄMPFER / amewi.com...
- Seite 27 3x18 17223199 17223103 17223614 17223601 3x32 17223100 3x18 17223601 17223199 17223103 3x32 17223114 3x20 17223052 70mm 93mm 17223052 Links oben / Linkage Up Links unten / Linkage Low REAR PORTAL LINKAGE & SHOCKS HINTERE PORTALACHSE LINKS & DÄMPFER / amewi.com...
- Seite 28 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL MODELLBEZEICHNUNG 17223103 17223116 17223199 3x32 17223103 3x32 17223199 17223116 17223116 17223199 17223103 3x32 17223116 17223602 17223602 17223103 17223199 3x32 17223114 3x20 17223052 17223052 46mm 52,5mm Links oben / Linkage Up Links unten / Linkage Low amewi.com...
- Seite 29 17223108 3x10 3x16 3x12 3x12 SCHALT- & DIFF. SPERR SERVO MONTAGE 17223087 HI/LOW SPEED & DIFF. LOCK SERVO ASSEMBLY 3x10 17223112 17223087 3x10 17223060 17223112 17223087 3x10 17223087 3x10 DRIVE SHAFTS ANTRIEBSWELLEN / 17223613 17333029 AXLE ASSEMBLY ACHSMONTAGE / amewi.com...
- Seite 30 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL MODELLBEZEICHNUNG STOSSDÄMPFERBEFESTIGUNG SHOCK ABSORBER MOUNT 17223638 17223638 17223613 17223638 17223099 17333029 3x14 17333029 17223100 3x18 17223099 3x14 17223100 3x18 17223099 3x14 17223099 3x14 17223100 3x18 17223099 3x14 17223100 3x18 17223099 3x14 17223199 17223638 17223099 17223100 3x14 3x18 amewi.com...
- Seite 31 3x22 17223228 17223200 17223625 17223104 17224095 17223200 2,5x6 3x10 17223104 17223228 2,5x6 17223104 17223108 17223089 17224095 3x14 2,5x6 3x12 3x10 17223224 17223185 17224095 17223639 17223183 17223092 17223088 2,5x4 2,5x6 3x10 3x22 3x12 3x25 SERVO CABLE BUSHING SERVO KABELDURCHFÜHRUNG / amewi.com...
- Seite 32 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL MODELLBEZEICHNUNG DIFF. LOCK WIRES FIXTURE DIFF. SPERRKABELBEFESTIGUNG / MITTELACHSE MIDDLE AXLE VORDERACHSE 17223630 FRONT AXLE 17223112 17223089 3x14 17223112 HINTERACHSE REAR AXLE 17223112 17223112 17223112 17223089 17223630 17223089 17223630 3x14 3x14 17223112 17223089 3x14 17223112 amewi.com...
- Seite 33 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL MODELLBEZEICHNUNG WHEELS RÄDER / Auf beiden Seiten verkleben Glue on both sides 17223608 17223608 17223607 17223117 17223609 17223117 KAROSSERIEBEFESTIGUNG BODY SCREWS 17224080 amewi.com...
- Seite 34 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL MODELLBEZEICHNUNG NOTES NOTIZEN / amewi.com...
