Erste Schritte mit dem Messgerät

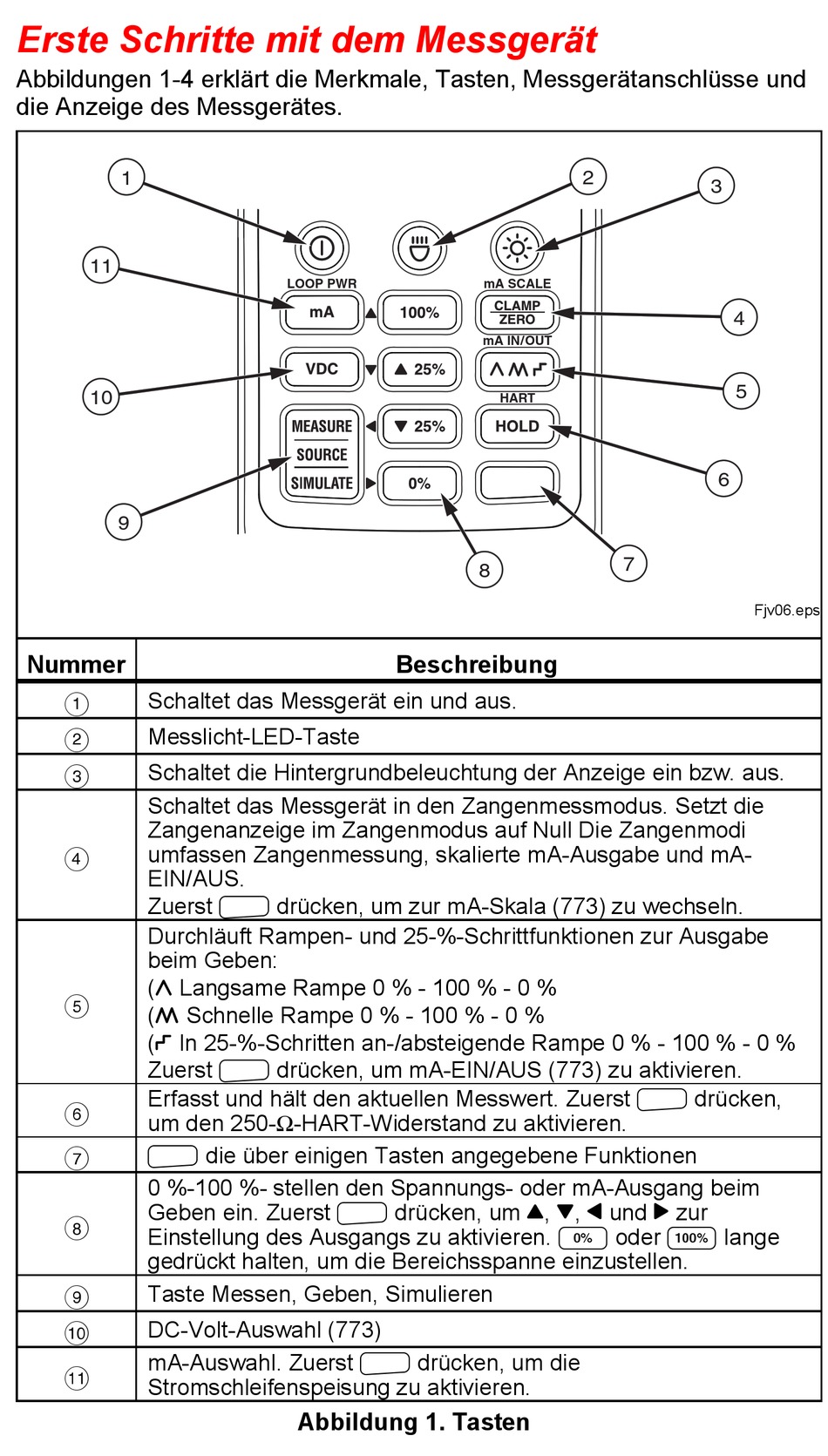

Abbildungen 1-4 erklärt die Merkmale, Tasten, Messgerätanschlüsse und
die Anzeige des Messgerätes.
1
11
10
9
Nummer
Schaltet das Messgerät ein und aus.
A
Messlicht-LED-Taste
B
Schaltet die Hintergrundbeleuchtung der Anzeige ein bzw. aus.
C
Schaltet das Messgerät in den Zangenmessmodus. Setzt die
Zangenanzeige im Zangenmodus auf Null Die Zangenmodi
umfassen Zangenmessung, skalierte mA-Ausgabe und mA-
D
EIN/AUS.
Zuerst N drücken, um zur mA-Skala (773) zu wechseln.
Durchläuft Rampen- und 25-%-Schrittfunktionen zur Ausgabe
beim Geben:
( Langsame Rampe 0 % - 100 % - 0 %
E
( Schnelle Rampe 0 % - 100 % - 0 %
( In 25-%-Schritten an-/absteigende Rampe 0 % - 100 % - 0 %
Zuerst N drücken, um mA-EIN/AUS (773) zu aktivieren.
Erfasst und hält den aktuellen Messwert. Zuerst N drücken,
F
um den 250-Ω-HART-Widerstand zu aktivieren.
N die über einigen Tasten angegebene Funktionen
G
0 %-100 %- stellen den Spannungs- oder mA-Ausgang beim
Geben ein. Zuerst N drücken, um U, V, X und W zur
H
Einstellung des Ausgangs zu aktivieren. G oder D lange
gedrückt halten, um die Bereichsspanne einzustellen.
Taste Messen, Geben, Simulieren
I
DC-Volt-Auswahl (773)
J
mA-Auswahl. Zuerst N drücken, um die
K
Stromschleifenspeisung zu aktivieren.
LOOP PWR
Beschreibung
Abbildung 1. Tasten
2
mA SCALE
mA IN/OUT
HART
7
8
3
4
5
6
Fjv06.eps
