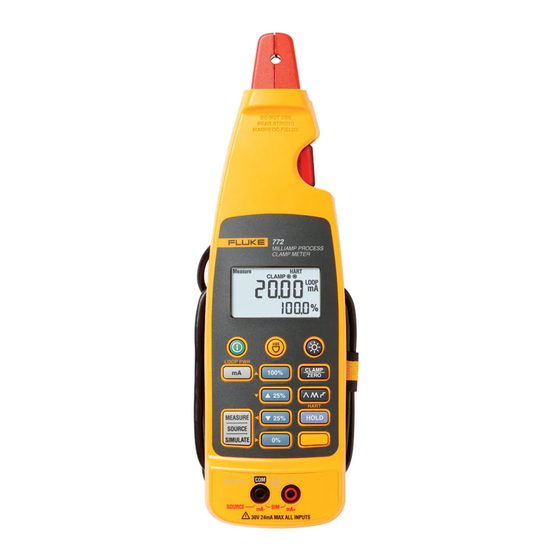

Milliamp Process Clamp Meter
Einführung
Die tragbaren, batteriebetriebenen Milliampere-Prozess-
Zangenmessgeräte Fluke 772 und 773 (im Folgenden „Messgerät" oder
„Produkt") können für die Fehlersuche von Messumformern, Ventilen,
SPS und PLS-I/O eingesetzt werden. Im Gegensatz zu herkömmlichen
Zangenmessgeräten bietet das Messgerät Fernbacken, die über ein
Verlängerungskabel mit dem Hauptgehäuse verbunden sind.
Funktionen
Messen von 0 mA bis 24 mA DC im Stromkreis und bis zu 99,9 mA
DC über Fernbacken, die über Verlängerungskabel angeschlossen
werden
0 mA bis 24 mA DC Geben und Simulieren
0 V bis 10 V DC Geben (773)
24-V-DC-Ausgang zur Stromschleifenspeisung
0 V bis 30 V DC Messung (773)
Skalierte mA-Ausgabe (773)
Gleichzeitiges Messen (über die abnehmbare Klemme) und Geben
von mA-Signalen (773)
250 Ω HART-Widerstand für mA-Quelle
Elektronische Nulleinstellung
Prozentspanne (0 % bis 100 %)
Hold
Automatische Abschaltung (Batteriesparfunktion)
Anzeigehintergrundbeleuchtung
Messlicht-LED
PN 3351049
February 2009 Rev. 1, 5/19 (German)
© 2009-2019 Fluke Corporation. All rights reserved.
All product names are trademarks of their respective companies. Specifications are subject
to change without notice.
772/773
Gebrauchsanweisung

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Fluke 772

  • Seite 1 Gebrauchsanweisung Einführung Die tragbaren, batteriebetriebenen Milliampere-Prozess- Zangenmessgeräte Fluke 772 und 773 (im Folgenden „Messgerät“ oder „Produkt“) können für die Fehlersuche von Messumformern, Ventilen, SPS und PLS-I/O eingesetzt werden. Im Gegensatz zu herkömmlichen Zangenmessgeräten bietet das Messgerät Fernbacken, die über ein Verlängerungskabel mit dem Hauptgehäuse verbunden sind.
  • Seite 2: Kontaktaufnahme Mit Fluke

    TL75-Messleitungen • AC 72 abnehmbarer Clip • TL 940 Messleitungen mit Minihaken • Gebrauchsanweisung Kontaktaufnahme mit Fluke Wählen Sie eine der folgenden Telefonnummern, um Fluke zu kontaktieren: • Technischer Support USA: +1-800-44-FLUKE (1-800-443-5853) • Kalibrierung/Instandsetzung USA: +1-888-99-FLUKE (1-888-993-5853) • Kanada: +1-800-36-FLUKE (1-800-363-5853) •...
  • Seite 3 • Alle örtlich geltenden Sicherheitsbestimmungen sind strikt einzuhalten. Bei freiliegenden Leitern, die eine gefährliche Spannung führen, ist persönliche Schutzausrüstung (Gummihandschuhe, Gesichtsschutz und flammbeständige Kleidung mit entsprechenden Zulassungen) zu tragen, um Verletzungen durch elektrischen Schlag und/oder Lichtbogenentladung zu vermeiden. • Keine Teile mit Spannungen >30 V AC Effektivwert (eff.), 42 V AC Spitzenspannung oder 60 V DC berühren.
  • Seite 4 Tabelle 1 erklärt die Symbole, die am Messgerät oder in dieser Gebrauchsanweisung verwendet werden. Tabelle 1. Symbole Symbol Erklärung Benutzerdokumentation beachten.  WARNUNG. GEFAHR. WARNUNG. GEFÄHRLICHE SPANNUNG. Risiko von Stromschlägen.  Stromversorgung ein/aus Ohne weitere Schutzvorkehrungen nicht an unisolierte gefährliche stromführende Leiter anlegen bzw. davon entfernen.
  • Seite 5: Erste Schritte Mit Dem Messgerät

    Erste Schritte mit dem Messgerät Abbildungen 1-4 erklären die Merkmale, Tasten, Messgerätanschlüsse und die Anzeige des Messgerätes. LOOP PWR mA SCALE mA I N/ OUT HA RT Fjv06.emf Nummer Beschreibung Schaltet das Messgerät ein bzw. aus.  Messlicht-LED-Taste  Schaltet die Hintergrundbeleuchtung der Anzeige ein bzw. aus. ...
  • Seite 6 fjv05.emf Nummer Beschreibung Abnehmbare Klemme  Fingerschutz angedockt und nicht angedockt. Siehe  Sicherheitsinformationen und Symbole. Anzeige  Messlicht-LED  Abbildung 2. Milliampere-Prozess-Zangenmessgerät...
  • Seite 7 Fjv07.emf Nummer Beschreibung Hauptanzeigewerte  HOLD ist aktiviert  Zange ist aktiv  Messleitungs-Buchsenanzeige. Anschließen der Messleitung  erforderlich. HART 250-Ω-Widerstand ist zugeschaltet  Shift ist aktiv  Messwert ist skaliert  Stromschleifenspeisung ist aktiv  Milliampere  Volt Gleichspannung ...
  • Seite 8: Hintergrundbeleuchtung

    Merkmale des Messgeräts. Prozentspanne Die Prozentspannenfunktion für Geben und Simulieren zeigt die Spanne für 4- bis 20-mA-Schleifen an. , ,  und  verwenden, um den gegebenen oder simulierten Strom (772) oder Gleichspannung und Strom (773) einzustellen. 20 mA 100 %...
  • Seite 9: Anzeigehaltemodus (Hold)

    Benutzeroptionen Beim Einschalten des Messgeräts können verschiedene Benutzeroptionen aktiviert werden.  gedrückt halten, wenn das Messgerät eingeschaltet wird. Bei gedrückter Taste  die einzelnen Optionen durch mehrmaliges Betätigen der folgenden Tasten ein- oder ausschalten: •  schaltet die automatische Abschaltung der Hintergrundbeleuchtung ein/aus.
  • Seite 10: Prüfspitzenhalter

    Prüfspitzenhalter Das Messgerät ist mit einem Prüfspitzenhalter ausgestattet, der eine Prüfspitze oder den Fluke ToolPak aufnehmen kann. Siehe Abbildung 5. Fjv08.emf Abbildung 5. Der Prüfspitzenhalter Durchführen von Messungen XW Warnung Verwenden Sie die Zange nur für isolierte Leiter zur Vermeidung von Stromschlag, Brand oder Verletzungen.
  • Seite 11: Strom- Und Spannungsausgangs-Funktionen

    fjv03.emf Abbildung 6. Durchführen von Messungen mit der Zange Verwenden der Messleitungen für Messungen: Messleitungen in die entsprechenden Eingangsbuchsen einstecken. Siehe Abbildung 7. Die richtige Taste für die Messung betätigen. Die Messleitungen anschließen. Den Messwert auf der Anzeige ablesen. Im mA-Modus zeigt die sekundäre Anzeige den Messwert als Prozentspanne an.
  • Seite 12: Simulieren Von Ma

    Den mA-Geben-Modus verwenden, um einen Strom an einen passiven Stromkreis wie eine Stromschleife ohne Schleifenversorgung auszugeben. Der Geben-Modus belastet die Batterie stärker als der Simulationsmodus. Zum Aufrufen des Geben-Modus für den 772 siehe Abbildung 4: Messleitungen in die Buchsen -mA und +mA einstecken.  drücken. ...
  • Seite 13: Schleifenversorgung

    Fjv11.emf Abbildung 9. Simulieren von mA Schleifenversorgung Im Schleifenversorgungsmodus speist das Messgerät einen Messumformer, während das mA-Signal gemessen wird. Zum Aufrufen des Schleifenversorgungsmodus siehe Abbildung 10: Messleitungen in die Buchsen LOOP PWR einstecken. Siehe Abbildung 10.  drücken.  drücken. Das Messgerät befindet sich nun im Schleifenversorgungsmodus.
  • Seite 14: Reinigung Des Messgeräts

    Instandhaltung XW Warnung Zur Vermeidung von Stromschlag, Brand oder Verletzungen sind folgende Hinweise zu beachten: • Trennen Sie vor der Reinigung des Produkts alle Eingangsleitungen vom Produkt. • Reparatur- bzw. Service-Aspekte, die diesem Handbuch nicht abgedeckt sind, dürfen nur durch qualifizierte Fachkräfte durchgeführt werden.
  • Seite 15: Technische Daten

    fjv02.emf Abbildung 11. Ersetzen der Batterien Technische Daten Elektrische Spezifikationen Gleichstrommessung Mit Backe Bereiche ..........0 mA bis 20,99 mA; 21 mA bis 100 mA Auflösung ........... 0,01 mA, 0,1 mA Genauigkeit ........0,2 % + 5 Digits, 1 % + 5 Digits Im Stromkreis Bereich ..........
  • Seite 16: Mechanische Spezifikationen

    mA EIN/AUS (773) Bereich beim Geben ......0 mA bis 24 mA Auflösung beim Geben ....... 0,01 mA Genauigkeit beim Geben ....0,2 % + 2 Zähler Messbereich ........0 mA bis 24 mA Messauflösung ........0,01 mA Messgenauigkeit ......... 1 % FS Skalierte mA-Stromausgabe für gemessenen mA-Strom der Backe(773) Bereich ..........
  • Seite 17: Allgemeine Daten

    Elektromagnetische Verträglichkeit (EMV) International ..........IEC 61326-1: EMV-Anforderungen ortsveränderlicher Prüf-, Mess- und Überwachungsgeräte: IEC 61326-2-2 CISPR 11: Gruppe 1, Klasse A Gruppe 1: Ausstattung verfügt absichtlich über leitend gekoppelte Hochfrequenzenergie. Dies ist für die interne Funktion des Geräts erforderlich. Klasse A: Geräte sind für die Verwendung in allen Einrichtungen außer im häuslichen Bereich sowie für Einrichtungen zugelassen, die direkt an das öffentliche Niederspannungsnetz zur Versorgung privater Haushalte angeschlossen sind.
  • Seite 18: Kundenseitig Auswechselbare Teile

    772/773 Kalibrierhandbuch. BEFRISTETE GARANTIEBESTIMMUNGEN UND HAFTUNGSBESCHRÄNKUNG Fluke gewährleistet, dass dieses Produkt für die Dauer von drei Jahren (ein Jahr für Kabel und Klemme) ab dem Kaufdatum frei von Material- und Fertigungsdefekten bleibt. Diese Garantie erstreckt sich nicht auf Sicherungen, Einwegbatterien oder Schäden durch Unfälle, Missbrauch, unsachgemäße Verwendung oder anormale...
