GAMMA instabus
Technische Produkt-Informationen
März 2008
DELTA i-system
Raumtemperaturregler
DELTA profil
Raumtemperaturregler
DELTA style
Raumtemperaturregler
DELTA ambiente
Raumtemperaturregler
Lage und Funktion der Bedien- und Anzeigeele-
mente
A3 A4 A5
A2
A6
A7

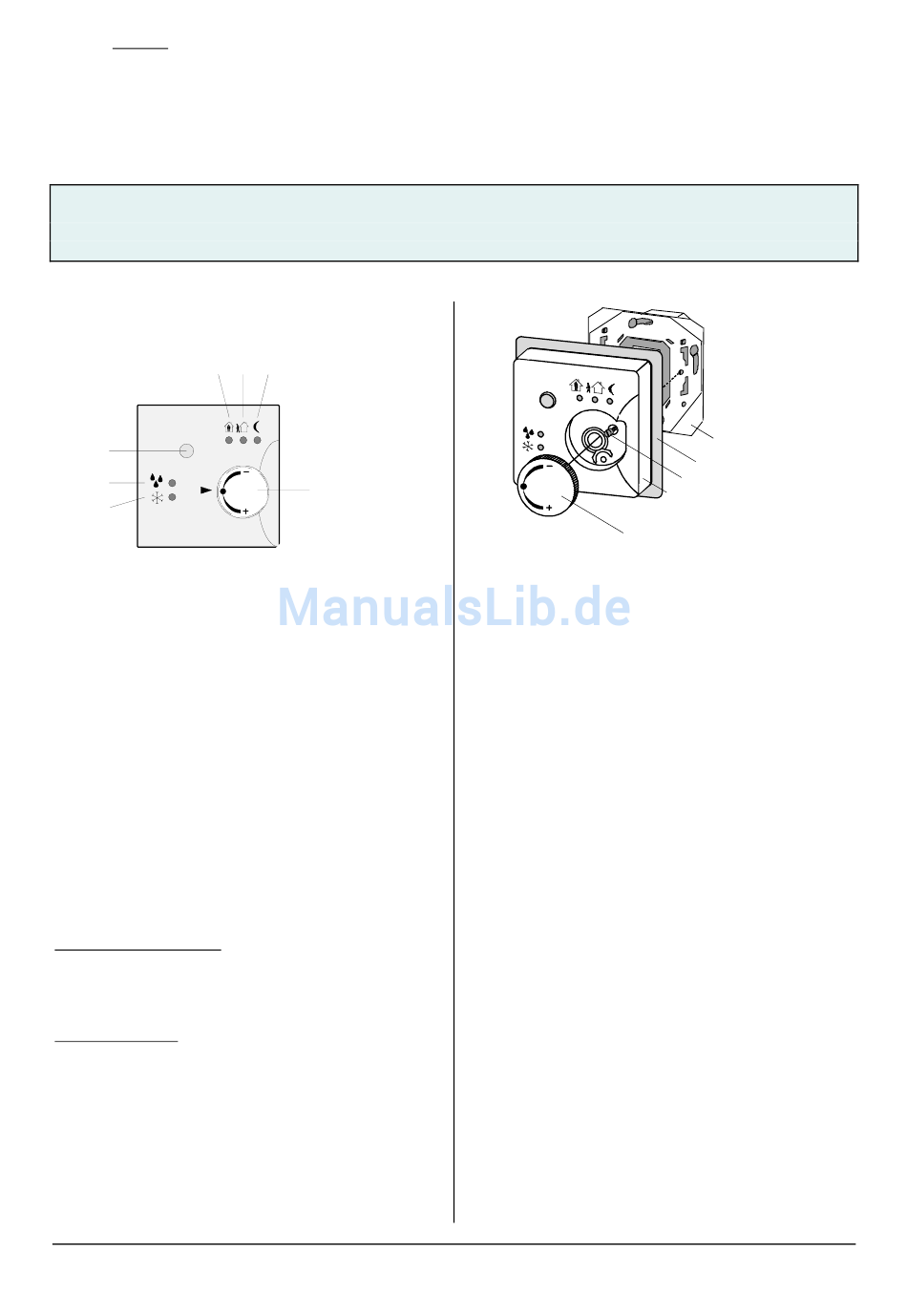

Bild 2: Lage der Bedien- und Anzeigeelemente
A1 Drehknopf zur manuellen Sollwertverschiebung
(Stellbereich abhängig von Parametereinstellung)
A2 Präsenz-Taster zum Umschalten von Komfort
auf Standby- Betrieb und umgekehrt
A3 Betriebsart Komfort, Anzeige grün; leuchtet auf,
wenn die Betriebsart aktiv ist
A4 Betriebsart Standby, Anzeige grün; leuchtet auf,
wenn die Betriebsart aktiv ist
A5 Betriebsart Nachtabsenkung, Anzeige grün; leuchtet
auf, wenn die Betriebsart aktiv ist
A6 Betriebsart Taupunktalarm, Anzeige gelb; leuchtet
auf, wenn die Betriebsart aktiv ist
A7 Betriebsart Frost-/Hitzeschutz, Anzeige rot; leuchtet
auf, wenn die Betriebsart aktiv ist
Montage
Allgemeine Beschreibung
Der Raumtemperaturregler wird zusammen mit dem
zugehörigen DELTA Rahmen auf den Busankoppler UP
gesteckt und Verschraubt.
Hinweise zu Bild 3:
Der Busankoppler UP (B5) ist in der UP- Dose ange-
-
schlossen und befestigt (siehe Montageanleitung Bu-
sankoppler UP)
Drehknopf (B1) vom Gerät (B2) abziehen
-
Gerät mit Rahmen (B4) auf den Busankoppler UP auf-
-
stecken und mit der Schraube (B3) festschrauben
Drehknopf (B1) wieder aufstecken
-
Technik-Handbuch
Update: http://www.siemens.de/gamma
2.8.2.2/4
UP 237
UP 252
UP 254
UP 253
A1
B1
B2
B3
B4
B5
Demontage
-
-
-
-
UP 237-25x_rtr, 5 Seiten
© Siemens AG 2008
Änderungen vorbehalten
B1
Bild 3: Montage des Raumtemperaturreglers
Drehknopf
Gerät
Befestigungsschraube
Rahmen
Busankoppler UP
Drehknopf (B1) abziehen
Schraube (B3) herausschrauben
Gerät mit Rahmen abziehen
Busankoppler UP (B5) entsprechend Demontageanlei-
tung ausbauen
Geschäftsgebiet Electrical Installation Technology
Postfach 10 09 53, D-93009 Regensburg
5WG1 237-2AB_1
5WG1 252-2AB_3
5WG1 254-2AB_3
5WG1 253-2AB_3
B5
B4
B3
B2
