SMA Solar Technology AG
2 Sicherheit
2
Sicherheit
2.1 Bestimmungsgemäße Verwendung
Das SMA Grid Gate ist ein externer Netz- und Anlagenschutz für Italien, der die Verbindung zwischen
Erzeugungsanlage und öffentlichen Stromnetz bei Spannungs- oder Frequenzstörungen durch
Steuerung von bis zu 2 Kuppelschaltern trennt. Die Anzahl der Kuppelschalter ist abhängig von der
Anlagenleistung. Bei Anlagen ab 6 kW bis 20 kW erfolgt die Trennung vom öffentllichen Stromnetz
über 1 Kuppelschalter. Bei Anlagen ab 20 kW sind 2 Kuppelschalter erforderlich.

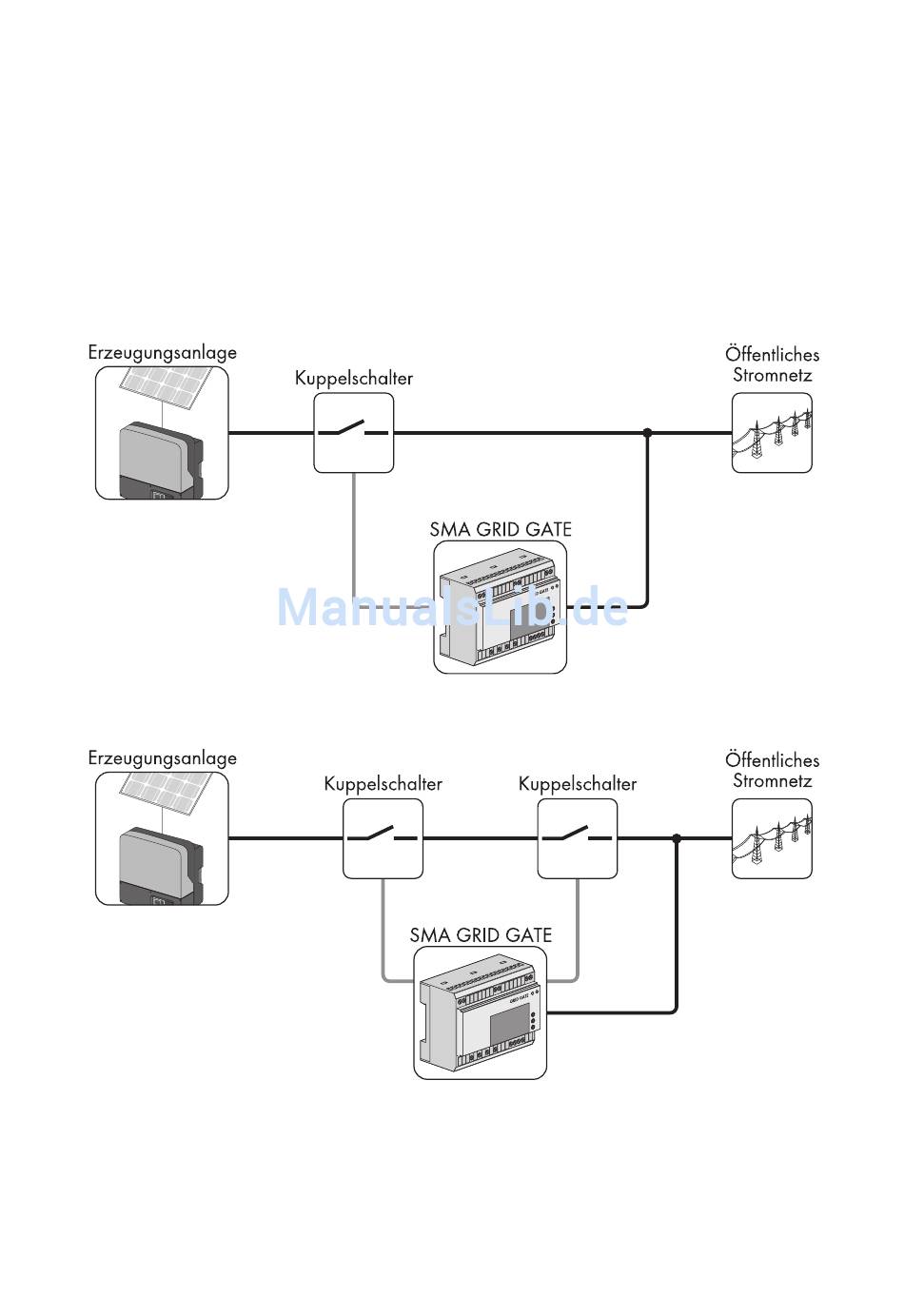

Abbildung 1: Prinzip einer Anlage ab 6 kW bis 20 kW mit SMA Grid Gate
Abbildung 2: Prinzip einer Anlage ab 20 kW mit SMA Grid Gate
Das SMA Grid Gate ist nur für den Einsatz im Innenbereich geeignet.
Das SMA Grid Gate ersetzt nicht die Funktion der Inselnetzerkennung. Die Inselnetzerkennung muss
durch die Erzeugungsanlage erfolgen.
Installationsanleitung
GridGate-11-IA-de-12
7
