8 Bedienung
8.2 Symbole im Grafik-Display
Die Bedienung des SMA Grid Gate erfolgt über die 3 Tasten neben dem Grafik-Display. Die
Bedeutung der Tasten wird neben der jeweiligen Taste im Grafik-Display dargestellt.

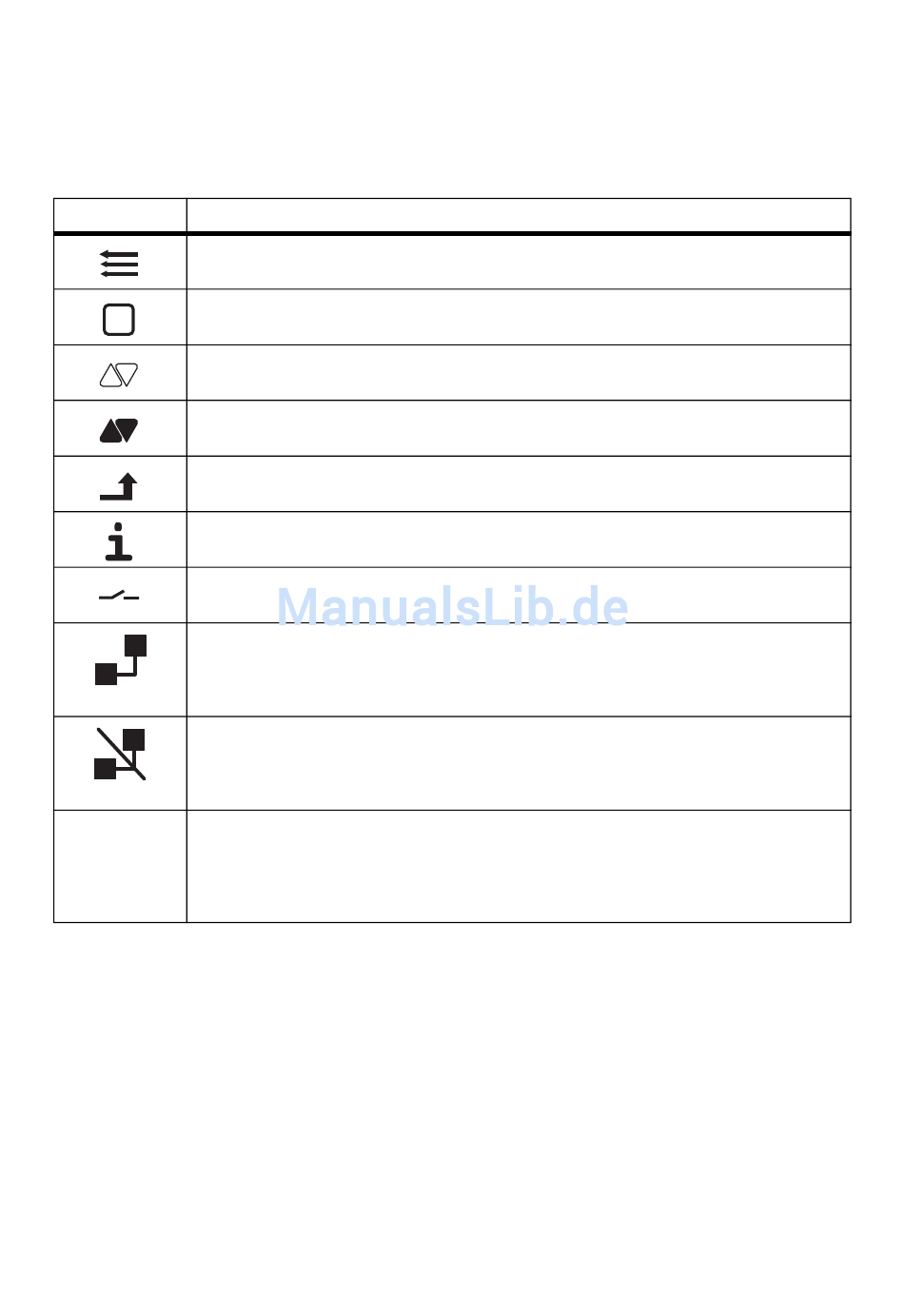

Symbol
Bezeichnung
Hauptmenü
Auswahl bestätigen
Zeilenweise nach unten oder oben blättern
Seitenweise nach unten oder oben blättern
Zurück
Fehlermeldungen*
Auslösetest der Kuppelschalter
Kommunikation aktiv
Wenn der Parameter DigIn2 auf ExtComm eingestellt ist und Spannung an D2
anliegt, erscheint in der ersten Zeile der Übersicht dieses Symbol.**
Kommunikation nicht aktiv
Wenn der Parameter DigIn2 auf ExtComm eingestellt ist und es liegt keine
Spannung an D2 an, erscheint in der ersten Zeile der Übersicht dieses Symbol.**
Adj
Abkürzung für „Adjusted". In der ersten Zeile der Übersicht wird der eingestellte
Länderdatensatz angezeigt. Wenn innerhalb des eingestellten Länderdatensatzes
mindestens 1 Parameter geändert wurde, erscheint neben dem Länderdatensatz
der Zusatz Adj.
* Das Symbol blinkt bei neuen Fehlermeldungen.
** Wenn der Parameter DigIn2 deaktiviert ist, erscheint in der ersten Zeile kein Symbol für Kommunikation.
