5 SMA Grid Gate montieren
5

SMA Grid Gate montieren

Anforderungen an den Montageort:

☐ Hutschiene zur Montage muss im Schalt- oder Zählerschrank montiert sein.
☐ Montageort muss sich für Gewicht und Abmessungen des SMA Grid Gate eignen (siehe
Kapitel 12 „Technische Daten", Seite 38).
☐ Montageort muss jederzeit frei und sicher zugänglich sein, ohne dass zusätzliche Hilfsmittel
(z. B. Gerüste oder Hebebühnen) notwendig sind. Andernfalls sind eventuelle Service-Einsätze
nur eingeschränkt möglich.
☐ Klimatische Bedingungen müssen eingehalten sein (siehe Kapitel 12 „Technische
Daten", Seite 38).

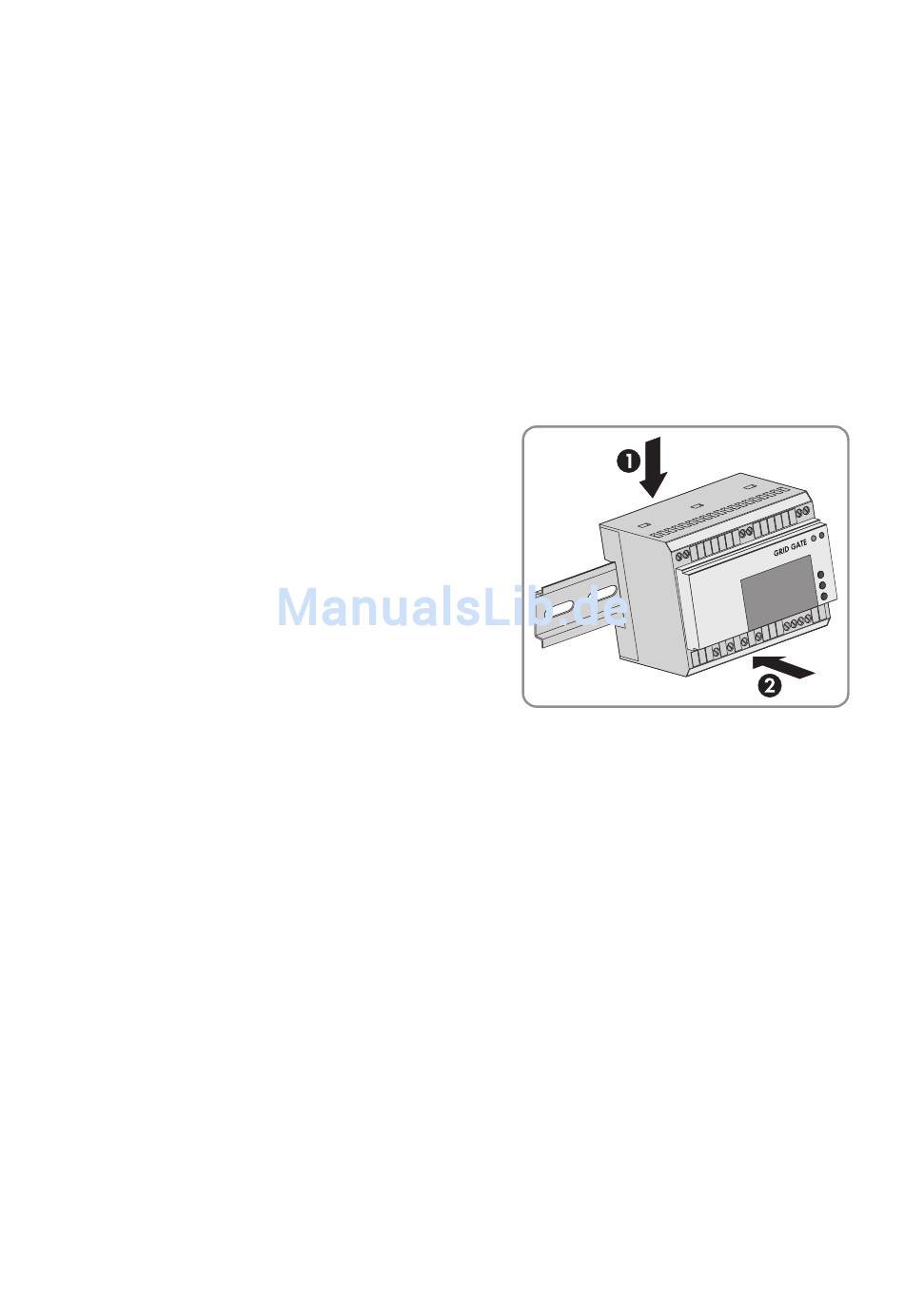

1. SMA Grid Gate mit der oberen Gehäusehalterung
auf Hutschiene aufsetzen und gegen die
Hutschiene drehen.
2. Gegen die untere Gehäusehalterung drücken, bis das SMA Grid Gate einrastet.
