6 Elektrischer Anschluss
Anschlussplan mit Rückmeldekontakt

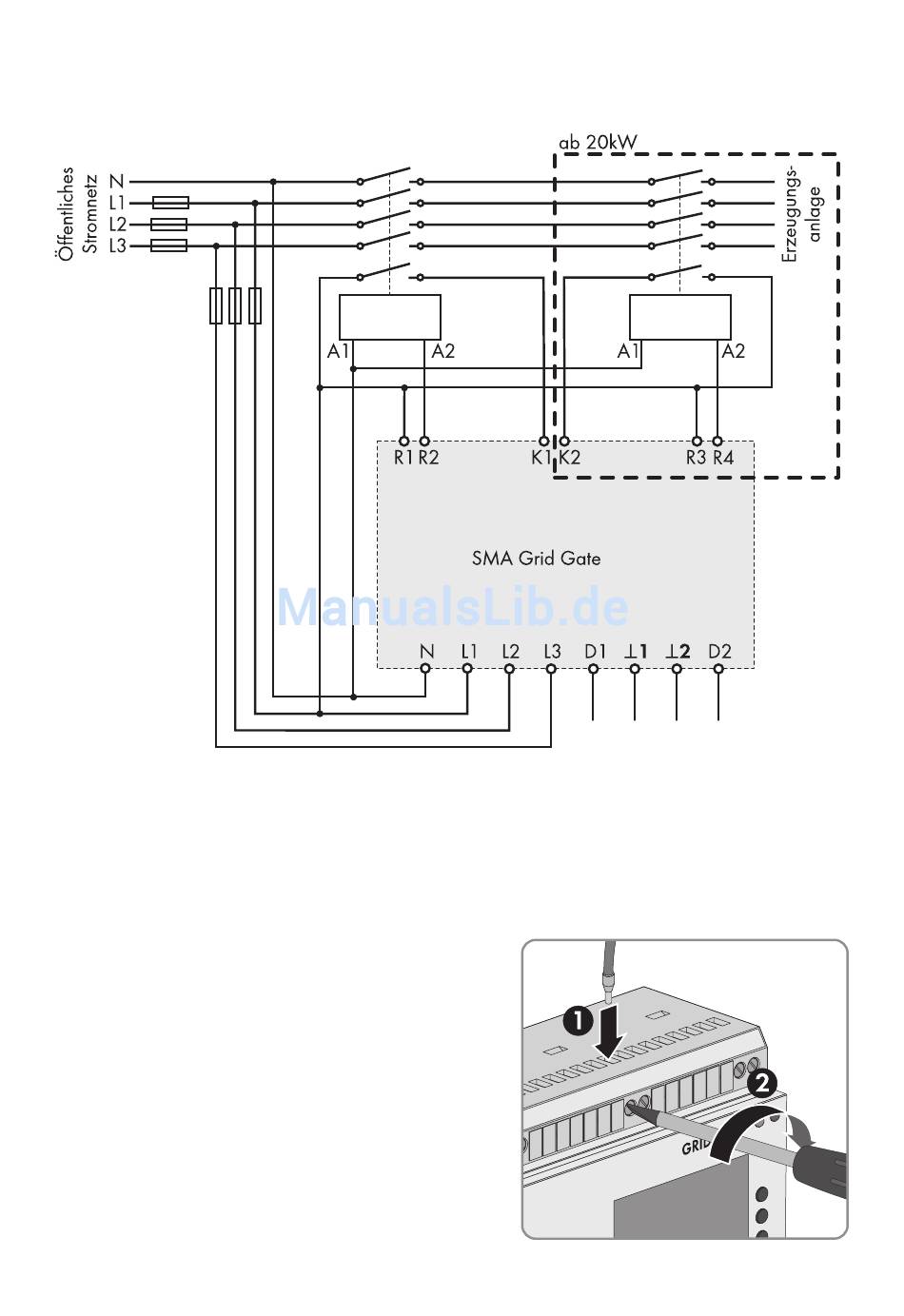

Abbildung 8: Anschlusspläne mit Rückmeldekontakt: Für Anlagen ab 6 kW bis 20 kW mit 1 Kuppelschalter und
für Anlagen ab 20 kW mit 2 Kuppelschaltern
1. Die Kabel 8 mm abisolieren.
2. Bei flexiblen Kabeln, Aderendhülsen auf die Kabelenden pressen.
3. Schraubklemmen mit einem Schraubendreher lösen.
4. Die Kabel nach Anschlussplan in die Kabelführung
führen und Schraubklemme mit einem
Schraubendreher festschrauben (Drehmoment:
0,5 Nm ... 0,6 Nm).
5. Bei Verwendung von 1 Kuppelschalter, den
Kuppelschalter ausschließlich an Klemme R1, R2
und K1 anschließen. Eine andere
Anschlusskombination ist hier nicht möglich.
6. Sicherstellen, dass die Kabel fest in den
Klemmblöcken sitzen.
