Elektrischer Anschluss
6.1 Sicherheit beim elektrischen Anschluss
Stromschlag
Lebensgefahr durch hohe Spannung
• Vor dem Anschluss des SMA Grid Gate die 5 Sicherheitsregeln beachten.
6.2 Übersicht des Anschlussbereichs

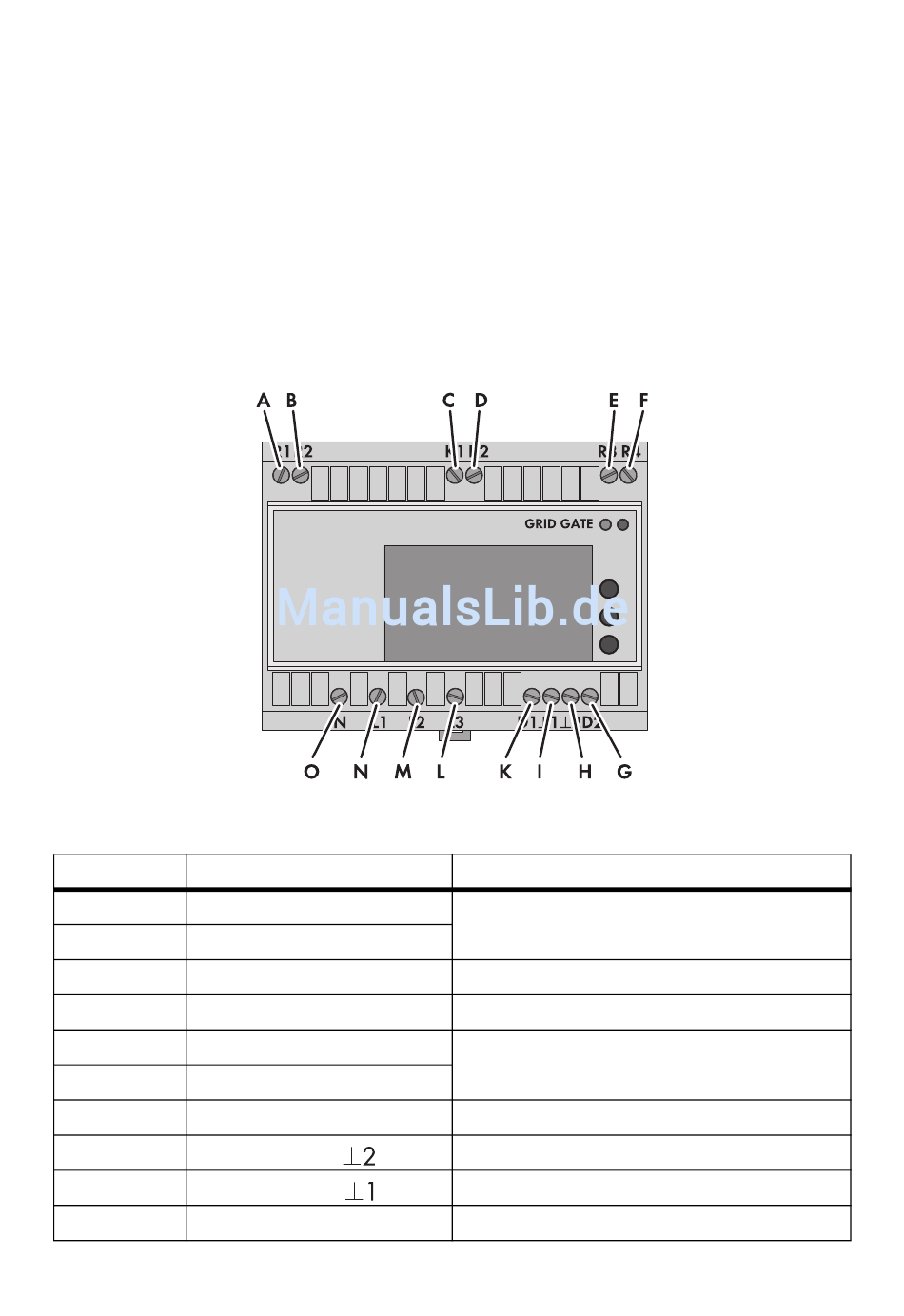

Abbildung 6: Anschlussbereiche des SMA Grid Gate
Position
Bezeichnung
A
Anschlussklemme R1
B
Anschlussklemme R2
C
Anschlussklemme K1
D
Anschlussklemme K2
E
Anschlussklemme R3
F
Anschlussklemme R4
G
Anschlussklemme D2
H
Anschlussklemme
I
Anschlussklemme
K
Anschlussklemme D1
Installationsanleitung
Beschreibung
Potenzialfreier Schaltkontakt (Schließer) zur
Steuerung des Kuppelschalters 1
Rückmeldekontakt für Kuppelschalter 1
Rückmeldekontakt für Kuppelschalter 2
Potenzialfreier Schaltkontakt (Schließer) zur
Steuerung des Kuppelschalters 2
Anschluss für zweiten digitalen Eingang
Masseanschluss für D2 für Frequenzeinengung
Masseanschluss für D1 für Fernabschaltung
Anschluss für ersten digitalen Eingang
GridGate-11-IA-de-12
