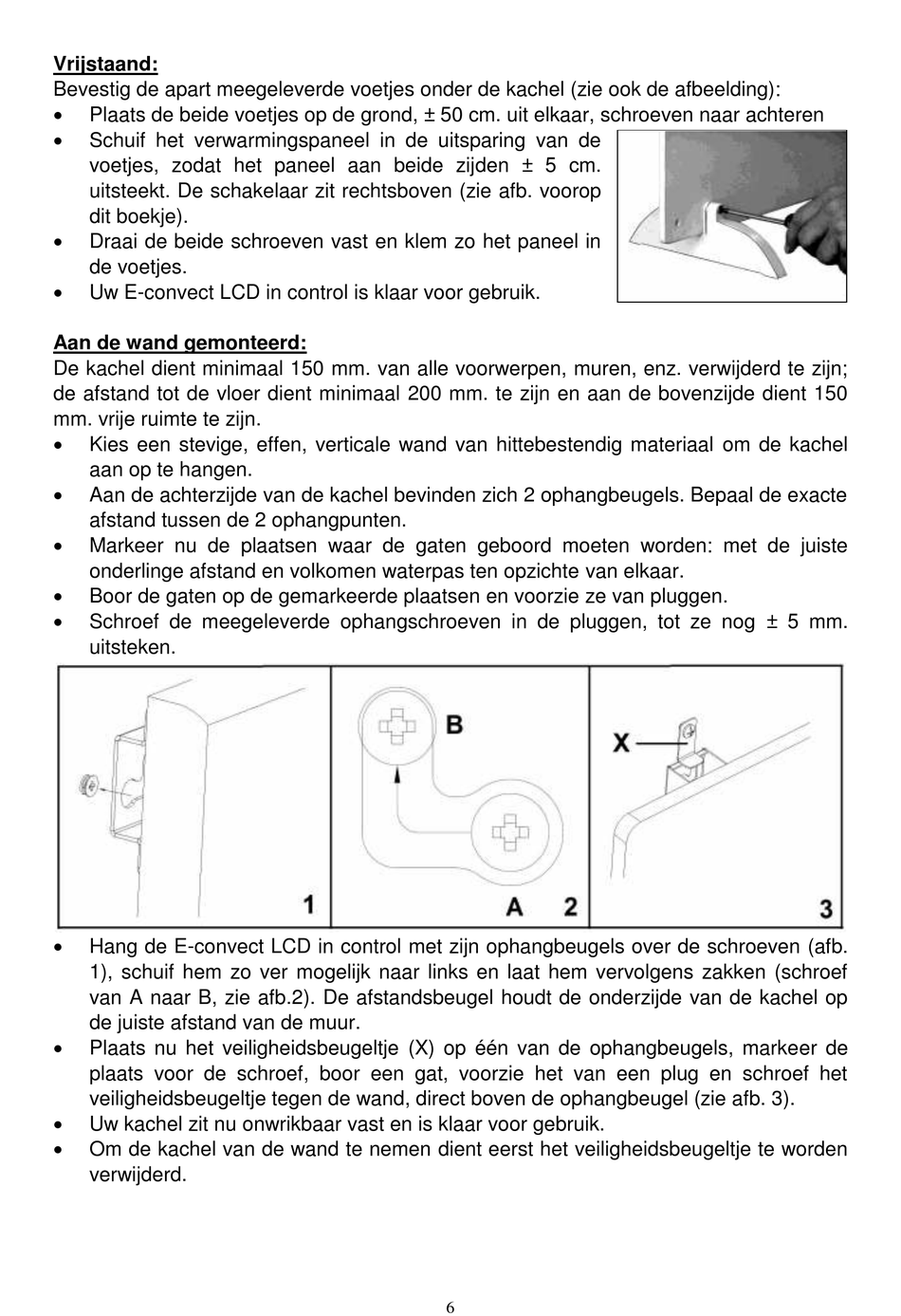

EUROM E-convect LCD in control Bedienungsanleitung Seite 6

Vrijstaand:
Bevestig de apart meegeleverde voetjes onder de kachel (zie ook de afbeelding):

Plaats de beide voetjes op de grond, ± 50 cm. uit elkaar, schroeven naar achteren

Schuif het verwarmingspaneel in de uitsparing van de
voetjes, zodat het paneel aan beide zijden ± 5 cm.
uitsteekt. De schakelaar zit rechtsboven (zie afb. voorop
dit boekje).

Draai de beide schroeven vast en klem zo het paneel in
de voetjes.

Uw E-convect LCD in control is klaar voor gebruik.
Aan de wand gemonteerd:
De kachel dient minimaal 150 mm. van alle voorwerpen, muren, enz. verwijderd te zijn;
de afstand tot de vloer dient minimaal 200 mm. te zijn en aan de bovenzijde dient 150
mm. vrije ruimte te zijn.

Kies een stevige, effen, verticale wand van hittebestendig materiaal om de kachel
aan op te hangen.

Aan de achterzijde van de kachel bevinden zich 2 ophangbeugels. Bepaal de exacte
afstand tussen de 2 ophangpunten.

Markeer nu de plaatsen waar de gaten geboord moeten worden: met de juiste
onderlinge afstand en volkomen waterpas ten opzichte van elkaar.

Boor de gaten op de gemarkeerde plaatsen en voorzie ze van pluggen.

Schroef de meegeleverde ophangschroeven in de pluggen, tot ze nog ± 5 mm.
uitsteken.

Hang de E-convect LCD in control met zijn ophangbeugels over de schroeven (afb.
1), schuif hem zo ver mogelijk naar links en laat hem vervolgens zakken (schroef
van A naar B, zie afb.2). De afstandsbeugel houdt de onderzijde van de kachel op
de juiste afstand van de muur.

Plaats nu het veiligheidsbeugeltje (X) op één van de ophangbeugels, markeer de
plaats voor de schroef, boor een gat, voorzie het van een plug en schroef het
veiligheidsbeugeltje tegen de wand, direct boven de ophangbeugel (zie afb. 3).

Uw kachel zit nu onwrikbaar vast en is klaar voor gebruik.

Om de kachel van de wand te nemen dient eerst het veiligheidsbeugeltje te worden
verwijderd.
