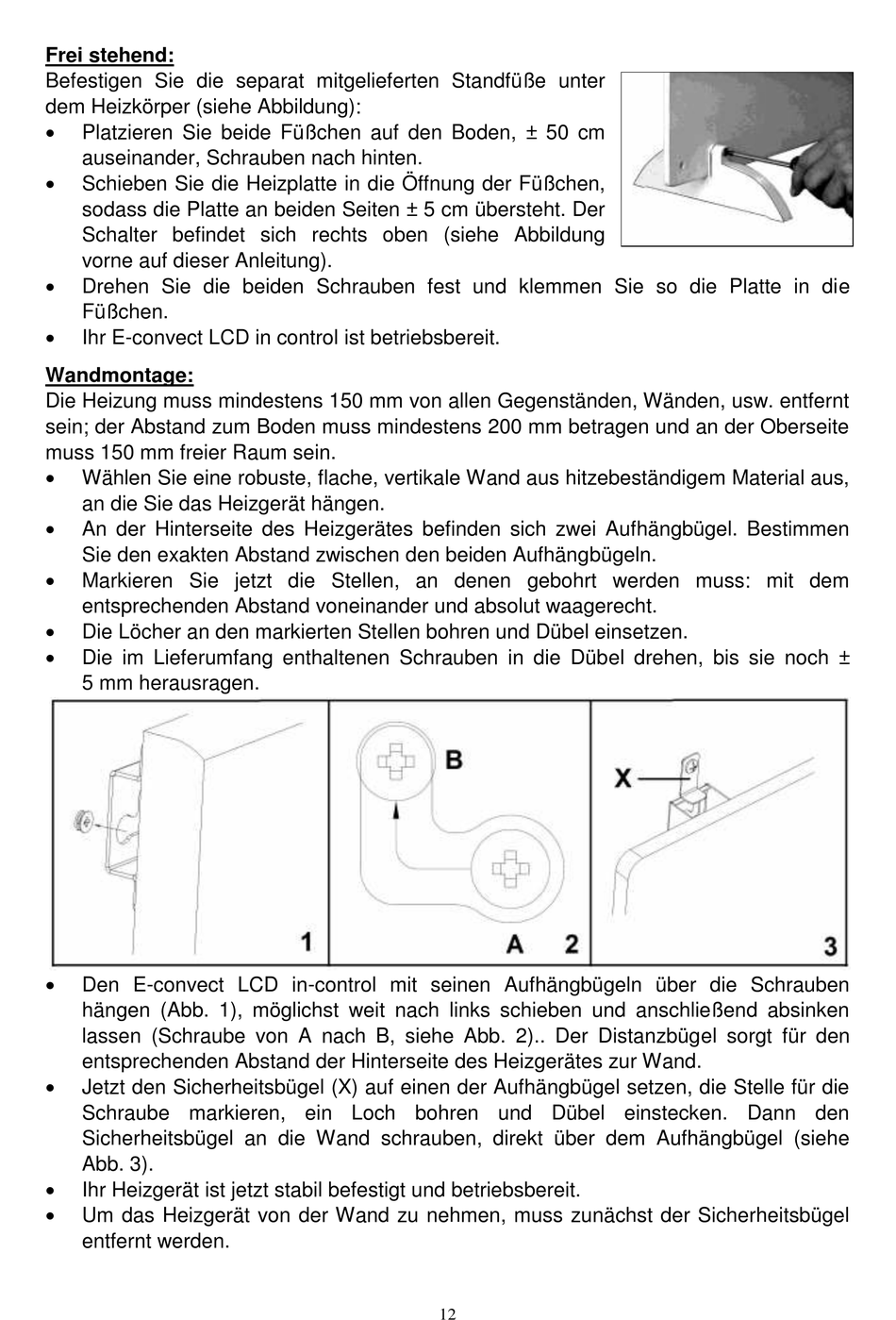

EUROM E-convect LCD in control Bedienungsanleitung Seite 12

Frei stehend:
Befestigen Sie die separat mitgelieferten Standfüße unter
dem Heizkörper (siehe Abbildung):

Platzieren Sie beide Füßchen auf den Boden, ± 50 cm
auseinander, Schrauben nach hinten.

Schieben Sie die Heizplatte in die Öffnung der Füßchen,
sodass die Platte an beiden Seiten ± 5 cm übersteht. Der
Schalter befindet sich rechts oben (siehe Abbildung
vorne auf dieser Anleitung).

Drehen Sie die beiden Schrauben fest und klemmen Sie so die Platte in die
Füßchen.

Ihr E-convect LCD in control ist betriebsbereit.
Wandmontage:
Die Heizung muss mindestens 150 mm von allen Gegenständen, Wänden, usw. entfernt
sein; der Abstand zum Boden muss mindestens 200 mm betragen und an der Oberseite
muss 150 mm freier Raum sein.

Wählen Sie eine robuste, flache, vertikale Wand aus hitzebeständigem Material aus,
an die Sie das Heizgerät hängen.

An der Hinterseite des Heizgerätes befinden sich zwei Aufhängbügel. Bestimmen
Sie den exakten Abstand zwischen den beiden Aufhängbügeln.

Markieren Sie jetzt die Stellen, an denen gebohrt werden muss: mit dem
entsprechenden Abstand voneinander und absolut waagerecht.

Die Löcher an den markierten Stellen bohren und Dübel einsetzen.

Die im Lieferumfang enthaltenen Schrauben in die Dübel drehen, bis sie noch ±
5 mm herausragen.

Den E-convect LCD in-control mit seinen Aufhängbügeln über die Schrauben
hängen (Abb. 1), möglichst weit nach links schieben und anschließend absinken
lassen (Schraube von A nach B, siehe Abb. 2).. Der Distanzbügel sorgt für den
entsprechenden Abstand der Hinterseite des Heizgerätes zur Wand.

Jetzt den Sicherheitsbügel (X) auf einen der Aufhängbügel setzen, die Stelle für die
Schraube markieren, ein Loch bohren und Dübel einstecken. Dann den
Sicherheitsbügel an die Wand schrauben, direkt über dem Aufhängbügel (siehe
Abb. 3).

Ihr Heizgerät ist jetzt stabil befestigt und betriebsbereit.

Um das Heizgerät von der Wand zu nehmen, muss zunächst der Sicherheitsbügel
entfernt werden.
12
