Skruva fast de båda skruvarna och kläm fast elementet i
fötterna.

Ditt E-convect LCD in control är redo att användas.
Montering på väggen:
Elementet måste stå minst 150 mm från alla föremål, väggar,
osv. Avståndet till golvet måste vara minst 200 mm och det måste finnas minst 150 mm
fritt utrymme ovanför elementet.

Välj en fast, jämn, vertikal vägg tillverkad av värmeresistent material på vilken
värmaren hängs upp.

Det finns två upphängningskonsoler på värmarens baksida. Definiera det exakta
avståndet mellan de två upphängnignspunkterna.

Markera var hålen ska borras: gör detta på korrekt avstånd och med perfekt avvägt
nivå.

Borra hål vid de utmärkta platserna och infoga pluggar.

Skruva de två medföljande skruvarna i pluggarna till dess att de skjuter ut med 5
mm.


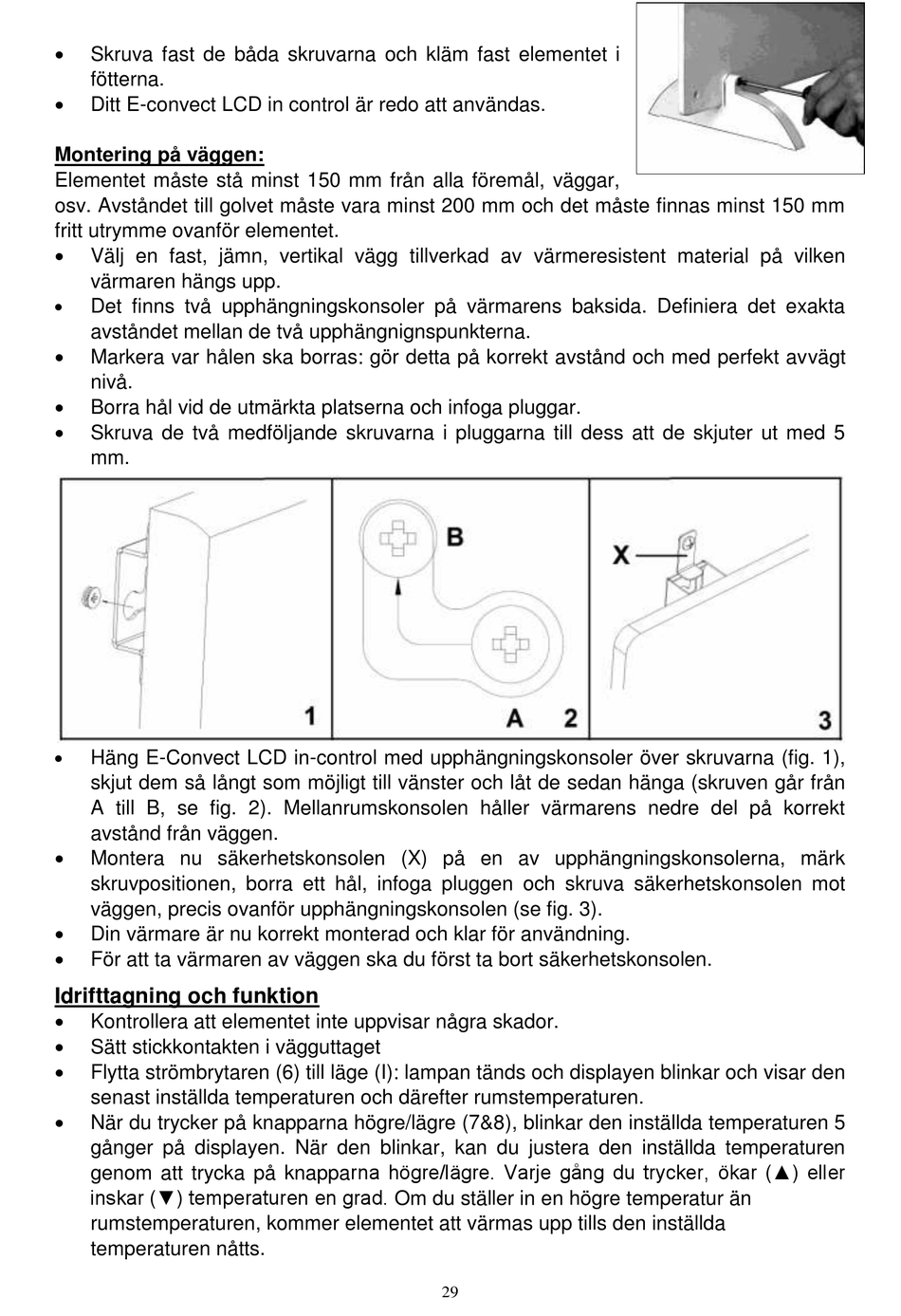

Häng E-Convect LCD in-control med upphängningskonsoler över skruvarna (fig. 1),
skjut dem så långt som möjligt till vänster och låt de sedan hänga (skruven går från
A till B, se fig. 2). Mellanrumskonsolen håller värmarens nedre del på korrekt
avstånd från väggen.

Montera nu säkerhetskonsolen (X) på en av upphängningskonsolerna, märk
skruvpositionen, borra ett hål, infoga pluggen och skruva säkerhetskonsolen mot
väggen, precis ovanför upphängningskonsolen (se fig. 3).

Din värmare är nu korrekt monterad och klar för användning.

För att ta värmaren av väggen ska du först ta bort säkerhetskonsolen.
Idrifttagning och funktion

Kontrollera att elementet inte uppvisar några skador.

Sätt stickkontakten i vägguttaget

Flytta strömbrytaren (6) till läge (I): lampan tänds och displayen blinkar och visar den
senast inställda temperaturen och därefter rumstemperaturen.

När du trycker på knapparna högre/lägre (7&8), blinkar den inställda temperaturen 5
gånger på displayen. När den blinkar, kan du justera den inställda temperaturen
genom att trycka på knapparna högre/lägre. Varje gång du trycker, ökar (▲) eller
inskar (▼) temperaturen en grad. Om du ställer in en högre temperatur än
rumstemperaturen, kommer elementet att värmas upp tills den inställda
temperaturen nåtts.
