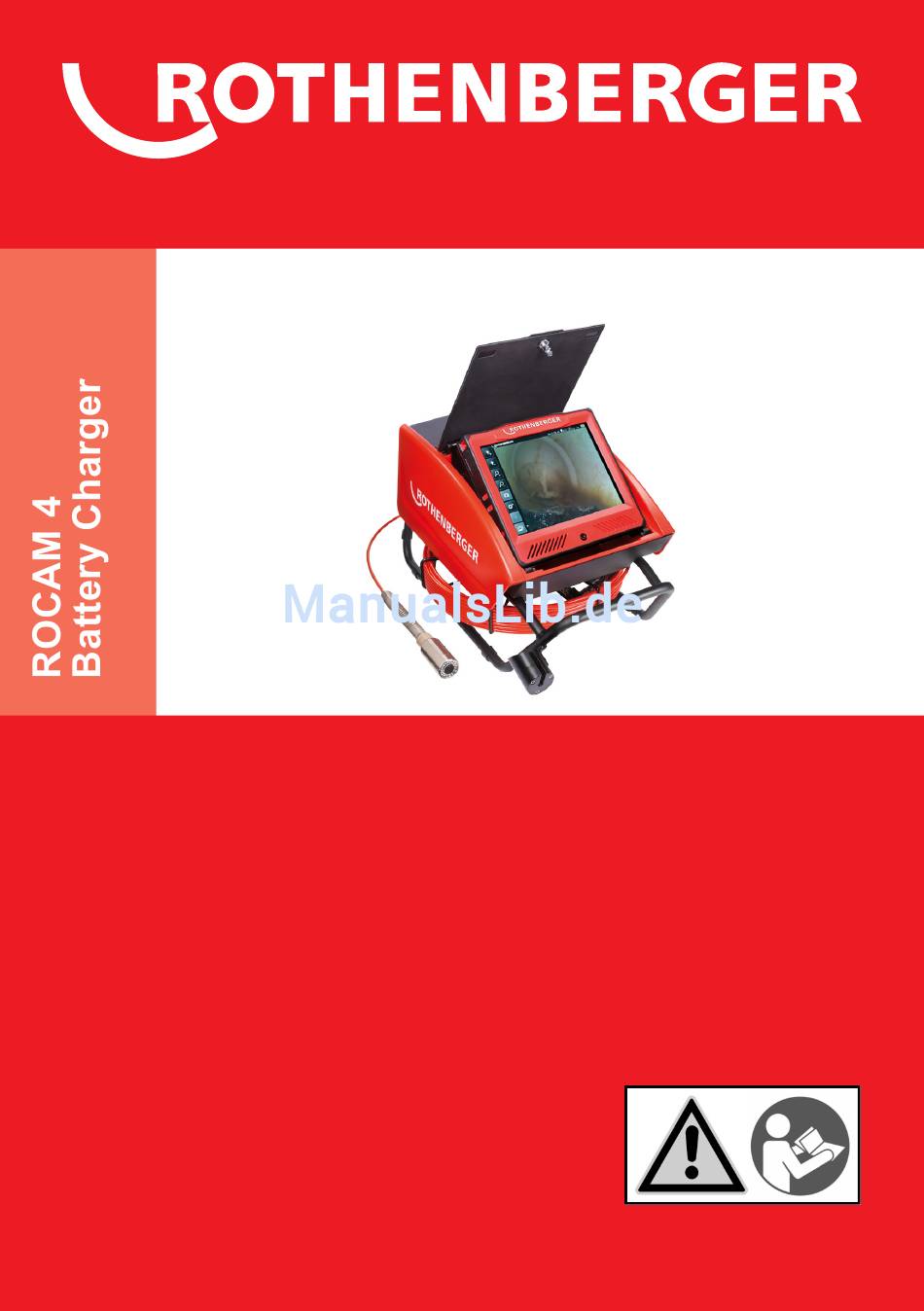

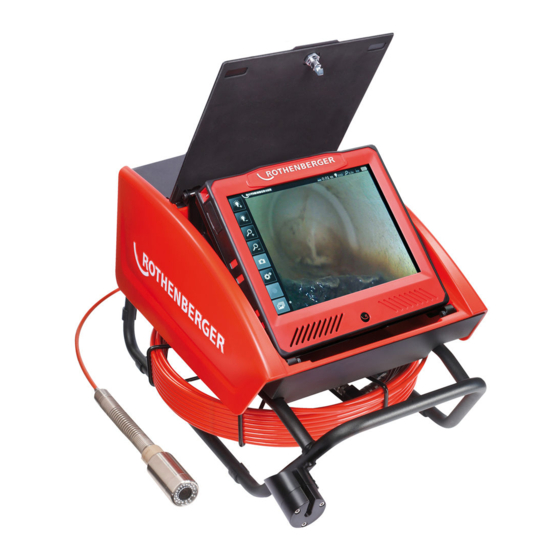

- Seite 1 ROCAM 4 DE Bedienungsanleitung DA Brugsanvisning EN Instructions for use SV Bruksanvisning FR Instruction d’utilisation Käyttöohje ES Instrucciones de uso PL Instrukcja obslugi Istruzioni d’uso HU Kezelési útmutató NL Gebruiksaanwijzing JA マニュアル www.rothenberger.com...
-
Seite 2: Battery Charger
Overview no. 1200001381- basic Battery-Charger 15810 18V - 3,0Ah 15811- 230V Typ C 1500000231- 230V Typ I 1000001434- 230V Typ G 1000000030- 110V Typ A... - Seite 4 Wij verklaren in eigen verantwoordelijkheid dat dit product overeenstemt met de van toepassing zijnde EU 適合宣言 normen en richtlijnen. 当社は自らの責任において、本製品が上記の規格および ガイドラインに適合していることを宣言します。 ROCAM 4: 2014/30/EU, 2014/35/EU, 2014/53/EU, 2011/65/EU DIN EN 60065, DIN EN 61326-1, EN 301 489-17 v2.2.1, EN 300 328 v1.8.1 Charger: 2014/30/EU, 2014/35/EU, 2011/65/EU...
- Seite 5 操作説明書は目を通したあと、保管してください！捨ててはいけません！操作を誤ったために生じ た損害に対しては、保証は行ないません！本装置に対する技術上の変更により説明書の内容に一致 しない場合があります！ Art. No.: Description 1500001470 ROCAM 4 - 30m cable, Ø 30mm camera head EU 1500001471 ROCAM 4 - 30m cable, Ø 40mm camera head EU 1500001553 ROCAM 4 - 30m cable, Ø 30mm camera head UK 1500001554 ROCAM 4 - 30m cable, Ø...
-
Seite 6: Inhaltsverzeichnis
Benutzeroberfläche Startbildschirm .................. 12 Foto / Video Modus ......................12 3.10 Benutzeroberfläche Systemeinstellungen ................. 14 3.10.1 Verwendung der ROCAM 4 App ................... 17 3.10.2 Datenübertragung auf einen PC ................... 18 3.11 Haspel Austauschen (C) ....................18 Pflege und Wartung ......................19 Zubehör .......................... -
Seite 7: Hinweise Zur Sicherheit
Beseitigung der Störung zu ergreifen. Bestimmungsgemäße Verwendung ROCAM 4: Das TV-Inspektionssystem ROCAM 4 ist für die Prüfung von leeren und gereinigten Rohren, Hohlkörpern und Hohlräumen, wie unter „Technische Daten“ angegebenen Bereichen gedacht. Andere Anwendungen sind unzulässig. Kameraköpfe nicht über längere Zeit in der Sonne stehen lassen. Diese kann zu Beschädigun- gen des Kameramoduls führen! Alle geltenden Normen und Vorschriften sind zu beachten. -
Seite 8: Arbeitsplatzsicherheit
Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektri- schen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbe- triebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel). - Seite 9 e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren. Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Hal- ten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen.
-
Seite 10: Spezielle Sicherheitshinweise
Spezielle Sicherheitshinweise ROCAM 4: Bei allen Arbeiten unbedingt Arbeitskleidung, Arbeitshandschuhe, Schutzbrille und Sicherheits- schuhe tragen. Keinerlei Arbeiten im Inneren des Gerätes ausführen! In diesem Bereich darf ausschließlich ge- schultes Fachpersonal (Kundendienst) tätig werden! Medizinische Anwendungen jeglicher Art mit Hilfe des TV-Inspektionssystems sind nicht zuläs-... -
Seite 11: Transport
BRANDGEFAHR! Kurzschluss! Kontakte des Ladegeräts nicht mit Metall- teilen überbrücken! Akku nicht unter direkter Sonneneinstrahlung laden. Akku nur in einer Umgebungstempera- tur zwischen -10 °C bis 50 °C verwenden. BRANDGEFAHR! Bitte Akkus nie in Umgebung von Säuren und leicht ent- flammbaren Materialien laden. -
Seite 12: Technische Daten Rocam 4
Ortungssender ........ 33 kHz (optional aufschraubbar) Schutzart Kamerakopf ....IP 68 Lieferumfang: ROCAM 4 TV-Inspektionssystem mit Kamerakopf ø 30 mm oder ø 40 mm, Füh- rungskugel, Ortungssender 33 kHz, USB Kabel, Prüfadapter, Bedienungsanleitung, 4 GB SD- Karte, Akku und Ladegerät. -
Seite 13: Technische Daten Akku/Ladegerät
- Schiebekabel nicht knicken! Gefahr von Kabelbruch! - Schiebekabel nicht über scharfe Kanten ziehen! Gefahr von Kabelschäden! ACHTUNG! ROCAM 4 immer vor Wasser schützen und in trockenen Innen- räumen verwenden. Nur Kamerakopf (1) und Schiebekabel (4) dürfen mit Was- ser in Berührung kommen! Akku/Ladegerät... -
Seite 14: Akku Einsetzen
Liegt die Akku-Temperatur zwischen 5°C und 45°C und die rote Fehler-Lampe (4) leuchtet trotzdem, so kann ein Kontaktfehler vorliegen. - Kontaktstellen am Akku reinigen. Bei sonstigen Störungen bitten wir Sie, sich mit dem ROTHENBERGER Service in Verbindung zu setzen. Reparaturen dürfen nur von ROTHENBERGER-Servicestellen oder von ROTHEN- BERGER autorisierten Fachhändlern durchgeführt werden. -
Seite 15: Rocam Ortung
Die Intensität des Signales ändert sich je nach Lage und Entfernung der Sonde vom Ortungs- empfänger. Monitoreinheit mit Touchscreen Die ROCAM 4 wird mit einer 4 GB SD-Karte ausgeliefert, zum Speichern von Fotos und Videos. Zur Datenübertragung kann diese entnommen werden. -
Seite 16: Benutzeroberfläche Startbildschirm
Benutzeroberfläche Startbildschirm LED Indikator (1 – 10) Zoom Indikator (1.0 – 2.0) Kabel Maßeinheit (Ft. / Meter) Wi-Fi Indikator (An/Aus) Meterzähler (Reset durch Tastendruck) Akku Indikator LED +/- Zoom +/- Foto / Video System- einstellungen Aufnahme Foto / Video Galerie Schadenskatalog öffnen Im Schadenskatalog die entsprechende Schadensart auswählen . - Seite 17 Nach links oder rechts scrollen, um gespeicherte Bilder oder Videos auszuwäh- len. Im Video Modus: Abspielen des gespeicherten Videos Pause. Video hält an und die aktuelle Ansicht kann bearbeitet und anschließend gespeichert werden (s. Foto Modus) Dateiname umbenennen Löschen von Videos. Bestätigen mit Ja oder Nein / Zurück Im Foto Modus:...
-
Seite 18: Benutzeroberfläche Systemeinstellungen
Löschen von Fotos. Bestätigen mit Ja oder Nein / Zurück Löschen von Tonaufnahmen bei gespeicherten Bildern. Bestätigen mit Ja oder Nein / Zurück Zurück zu Foto / Video Galerie Zurück zum Live Bildschirm 3.10 Benutzeroberfläche Systemeinstellungen FW (Firmware Version) IP (IP Adresse) Wi-Fi (SSID / Hot Spot) Einstellungen Uhrzeit... -
Seite 19: Automatische Abschaltung
Einstellen der LCD Helligkeit in 5 Stufen für optimale Sichtverhältnisse SD Karte Bereinigen: Bereinigt bzw. löscht alle gespeicherten Fotos / Videos nur im automatisch angelegten ROCAM 4 Ordner auf der SD Karte / Keine anderen gespeicherte Daten! Bestätigen mit Ja oder Nein / Zurück Wi-Fi An / Aus: Hot Spot der ROCAM 4 ein/aus schalten. -
Seite 20: Ordnerverwaltung
Mikrofon: Zur Sprachaufnahme bei Foto / Video Mikrofon an- oder ausschalten. Ordnerverwaltung: hinzufügen, umbenennen, löschen Bestätigen, Nein – zurück zu Systemeinstellungen Ordner und Unterordner können nun, basierend auf der eingestellten Uhrzeit und des Datums, hinzugefügt und umbenannt werden. Ordner hinzufügen: Taste hinzufügen drücken. -
Seite 21: 3.10.1 Verwendung Der Rocam 4 App
In den Einstellungen des Android-/ iOS Gerätes mit dem Netzwerk „rocam4_hotspot“ ver- binden. Das Passwort zum Verbinden lautet: „letrocam4in“. Nach der Konfiguration, Systemeinstellungen der ROCAM 4 verlassen und zum Livebild wechseln. Die App auf dem Android-/ iOS Gerät öffnen. Es erscheint dieses Bild Hier kann man zwischen der Live-Bild-Übertragung... -
Seite 22: 3.10.2 Datenübertragung Auf Einen Pc
Am PC den entsprechenden Browser öffnen und die IP-Adresse der ROCAM 4 http://192.168.5.1 eingeben. Man ist nun automatisch mit den vorhandenen ROCAM 4 Ordnern verbunden und kann sich die gewünschten Bilder und Video’s betrachten. Zum jeweiligen Speichern, wie am PC gewohnt vorgehen. -
Seite 23: Pflege Und Wartung
Gerät am unteren Tastknopf der Monitoreinheit (7) ausschalten, Akku entnehmen und Netz- stecker abziehen. Klappe schließen und einrasten lassen. Haspel (8) von der ROCAM 4 abnehmen (siehe 3.11) und unter fließendem Wasser reini- gen. Haspel nur getrennt von dem Gerät reinigen. -
Seite 24: Entsorgung
Die Entsorgung Ihres erworbenen ROTHENBERGER Gerätes übernimmt ROTHENBERGER für Sie - kostenlos! Bitte geben Sie dies bei Ihrem nächsten ROTHENBERGER Service Express Händler ab. Wer Ihr ROTHENBERGER Service Express Händler in Ihrer Nähe ist, erfahren Sie auf unserer Homepage unter www.rothenberger.com... - Seite 230 NOTES...
