Betriebsanleitung Solarkit Universal MC
3.2. Verwendungszweck
Die Abisolierzange für Spezialanwendungen ermöglicht ein qualitativ hochwertiges
beschädigungsfreies Abisolieren und Abmanteln aller Elektroeinzel- und Mehrleiterkabel von
0,03 bis 16 mm² (AWG 32 - 6). Sie ist u.a. für Hybridkabel bis zu einem Durchmesser von
10mm und für Tefl on-Kabel bis zu 2 mm² Querschnitt geeignet. Sie ist einsetzbar unabhängig
von der Festigkeit des Isolationsmaterial. Durch Sondermesser ist die Abisolierzange für die
Systemverarbeitung einsetzbar (Hybridaußenmantel und Innenisolierung, Flachbandkabel
usw.).
3.3. Beschreibung der Zange
Die Abisolierzange für Spezialanwendungen besteht aus einer festen Grundplatte und einer
schwenkbaren Grundplatte, den Messeraufnahmen
5 bis 8
(mit Kennzeichnung der zu bearbeitenden Querschnitte), einer Kabelführung (nur
für Messersatz 708 201 3 0 für Tefl on-Kabel 0,03 bis 2,08 mm² vorgesehen) und einem
Längenanschlag
9
für Abisolierlängen von 3 bis 25 mm.

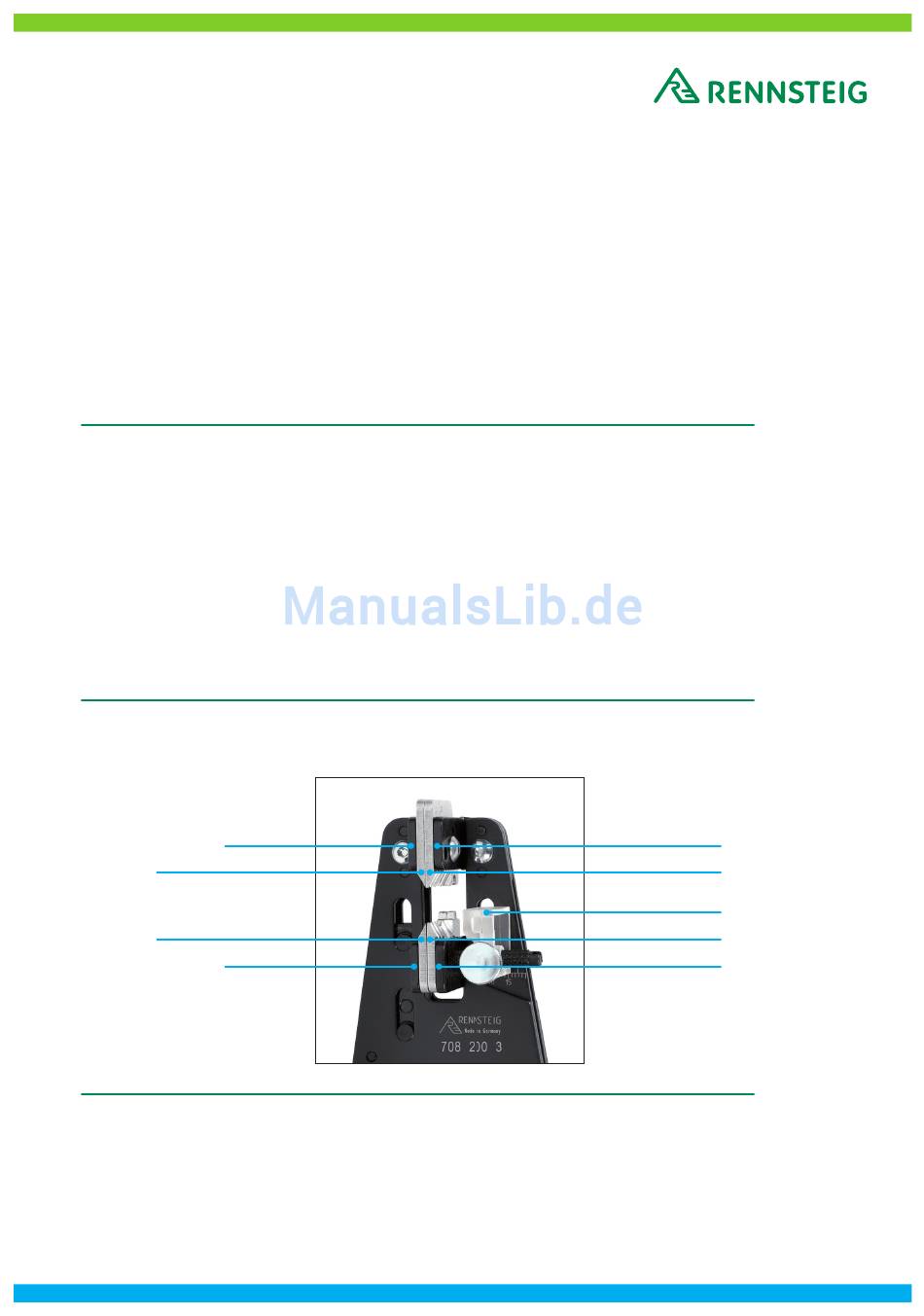

siehe Abb. 1
Abb. 1
1 Messeraufnahme
5 Messer
7 Messer
3 Messeraufnahme
Rev.: 2011-08-01
1 bis
4, dem Messerblock mit Messer
2 Messeraufnahme
6 Messer
9 Längenanschlag
8 Messer
4 Messeraufnahme
4 / 15
