Verwandte Anleitungen für Miele PG 8059 HYGIENEcare
Inhaltszusammenfassung für Miele PG 8059 HYGIENEcare

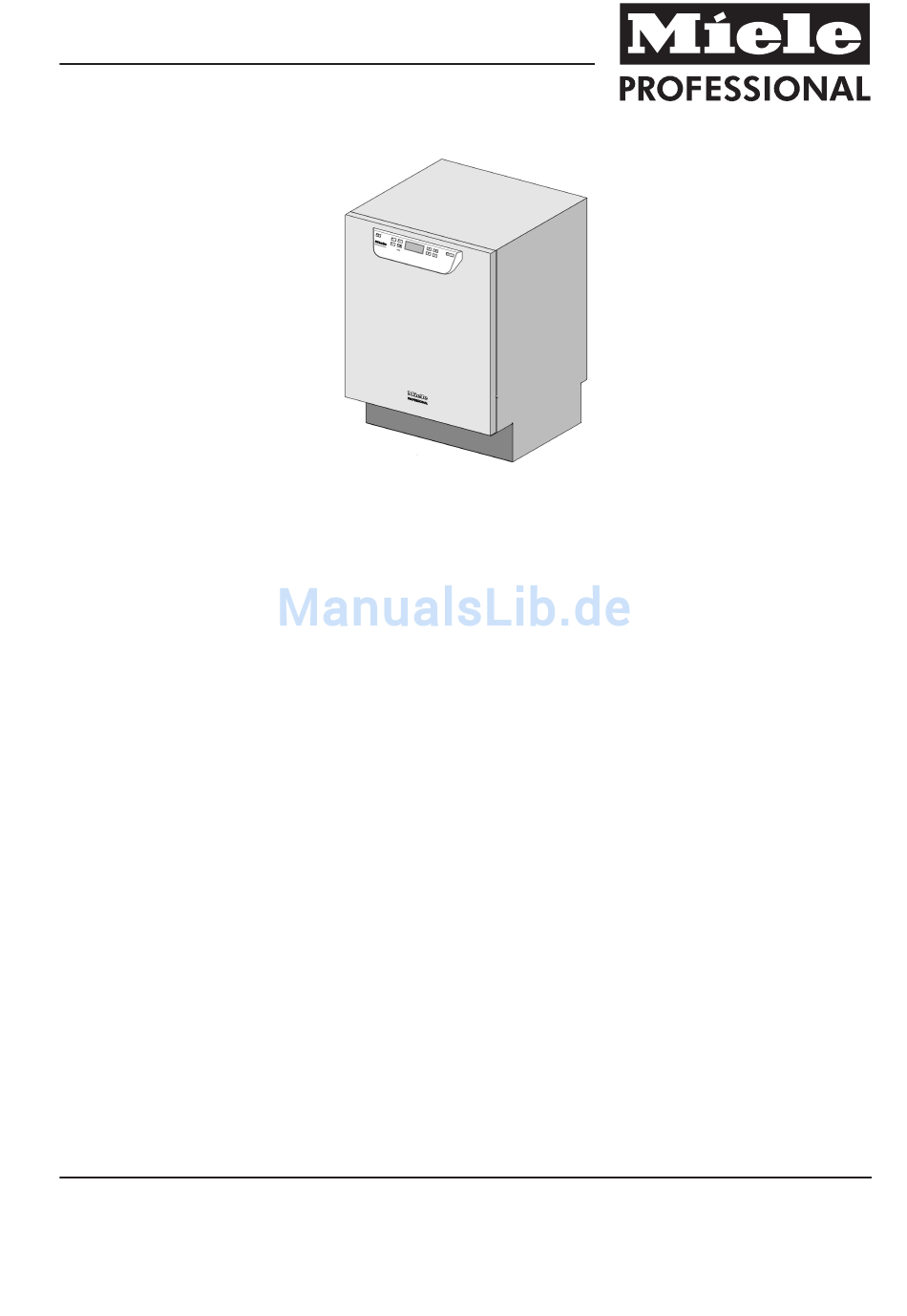

- Seite 1 INSTALLATIONSPLAN Gewerbegeschirrspüler PG 8059 HYGIENEcare Lesen Sie unbedingt die Gebrauchsanweisung de - DE sowie die Servicedokumentation vor Aufstellung - Installation - Inbetriebnahme. Dadurch schützen Sie sich und vermeiden Schäden an Ihrem Gerät. M.-Nr. 10 574 570...
- Seite 2 Der Geschirrspüler ist in Übereinstimmung mit den jeweilig gültigen Normen und Vorschriften, gesetzlichen Bestimmungen und Vorschrif- ten zur Unfallverhütung zu installieren. Die Inbetriebnahme und Einweisung darf nur vom Miele-Werkskun- dendienst oder einer von Miele autorisierten Fachfirma durchgeführt werden. Lesen und beachten Sie die Gebrauchsanweisung und Service- dokumentation für die Aufstellung des Geschirrspülers!
- Seite 3 Blech aus Edelstahl zum Schutz vor Wasserdampf über der Türöff- nung montiert werden. Das Edelstahlblech kann passend über den Miele-Kundendienst bezogen werden. Anschluss exter- Bis zu zwei Dosiersysteme für flüssigen Reiniger und Klarspülmedien ner Dosierung lassen sich an der Rückseite der Maschine anschließen. PG 8059 HYGIENEcare...
- Seite 4 Abbildungen Abmessungen Kaltwasseranschluss Elektroanschluss Warmwasseranschluss Dosiersystem Kaltwasseranschluss Dampfkondensator Potenzialausgleich Abwasseranschluss PG 8059 HYGIENEcare...
- Seite 5 Abbildungen Maschine mit Anschluss an Kaltwasser Kaltwasseranschluss Elektroanschluss Kaltwasseranschluss Dampfkondensator Dosiersystem Abwasseranschluss Der Dampfkondensator wird mit Hilfe des beiliegenden Y-Stücks ans Kaltwasser ange- schlossen. PG 8059 HYGIENEcare...
- Seite 6 Abbildungen Maschine mit Anschluss an Warmwasser Kaltwasseranschluss Elektroanschluss Warmwasseranschluss Dosiersystem Abwasseranschluss Der Dampfkondensator wird direkt an der Kaltwasserleitung angeschlossen, falls der Was- sereinlauf an einer Warmwasserleitung angeschlossen wird. PG 8059 HYGIENEcare...
- Seite 7 Abbildungen Maschinenvariante PG 8059 HYGIENEcare PG 8059 HYGIENEcare...
-
Seite 8: Technische Daten
Länge Anschlussschlauch Kaltwasser 1,7 m Länge Anschlussschlauch Dampfkondensator 1,7 m Warmwasser Temperatur max. 65 °C Wasserhärte max. zulässig 12,6 mmol/l 70 °dH empfohlener Fließdruck 200 kPa Mindestfließdruck bei Einlaufzeitverlängerung 40 kPa maximaler Druck 1.000 kPa Volumenstrom 7,5 l/min Anschlussgewinde bauseits nach DIN 44991(flachdichtend) 3/4 Zoll Länge Anschlussschlauch Warmwasser 1,7 m PG 8059 HYGIENEcare... - Seite 9 Tiefe 595 mm Türhöhe 670 mm Nettogewicht 70 kg Fußbodenbelastung im Betrieb 1.200 N Einbringbreite inkl. Transportpalette mind. 670 mm Einbringtiefe inkl. Transportpalette mind. 740 mm Einbringhöhe inkl. Transportpalette mind. 920 mm Geräuschemissionswerte in dB (A) < 70 dB Schalldruckpegel LpA im Reinigen und Trocknen PG 8059 HYGIENEcare...
- Seite 10 Wärmeabgabe an den Aufstellraum durch Abstrahlung im Betrieb 0,35 kWh durch Spülgut bei der Entnahme 0,40 kWh Aufstellbedingungen Zulässige Umgebungstemperatur 5 - 40 °C relative Luftfeuchte max. bis 31 °C 80 % rel. Luftfeuchte linear abnehmend bis 40 °C 50 % Aufstellhöhe max. über Meeresspiegel 2.000 m PG 8059 HYGIENEcare...
- Seite 11 Schweiz: Miele AG Limmatstrasse 4, 8957 Spreitenbach Telefon 056 417 20 00 Zentrale Telefon 056 417 27 51 - Telefax 056 417 24 69 Miele Service Professional 0 800 551 670 E-Mail: info.mieleprofessional@miele.ch Internet: www.miele-professional.ch Luxemburg: Miele S.à.r.l. 20, rue Christophe Plantin...
