Asus P5E-V HDMI Handbuch Seite 62

11. Gehäuseeinbruchsanschluss (4-1 pol. CHASSIS)
Dieser Anschluss ist für einen Einbruchserkennungssensor oder -schalter
vorgesehen. Verbinden Sie ein Ende des Gehäuseeinbruchssensor- oder
-schalterkabels mit diesem Anschluss. Beim Entfernen eines Gehäuseteils
aktiviert sich der Sensor bzw. Schalter und sendet ein Hochpegel-Warnsignal zu
diesem Anschluss. Das Signal wird als Gehäuseeinbruchsereignis registriert.
Die mit "Gehäusesignal" und "Erde" markierten Stifte sind in der
Standardeinstellung mit einer Jumpersteckbrücke kurzgeschlossen.
Entfernen Sie die Jumpersteckbrücke von den Stiften, wenn Sie die Funktion
zur Gehäuseeinbruchserkennung verwenden möchten.

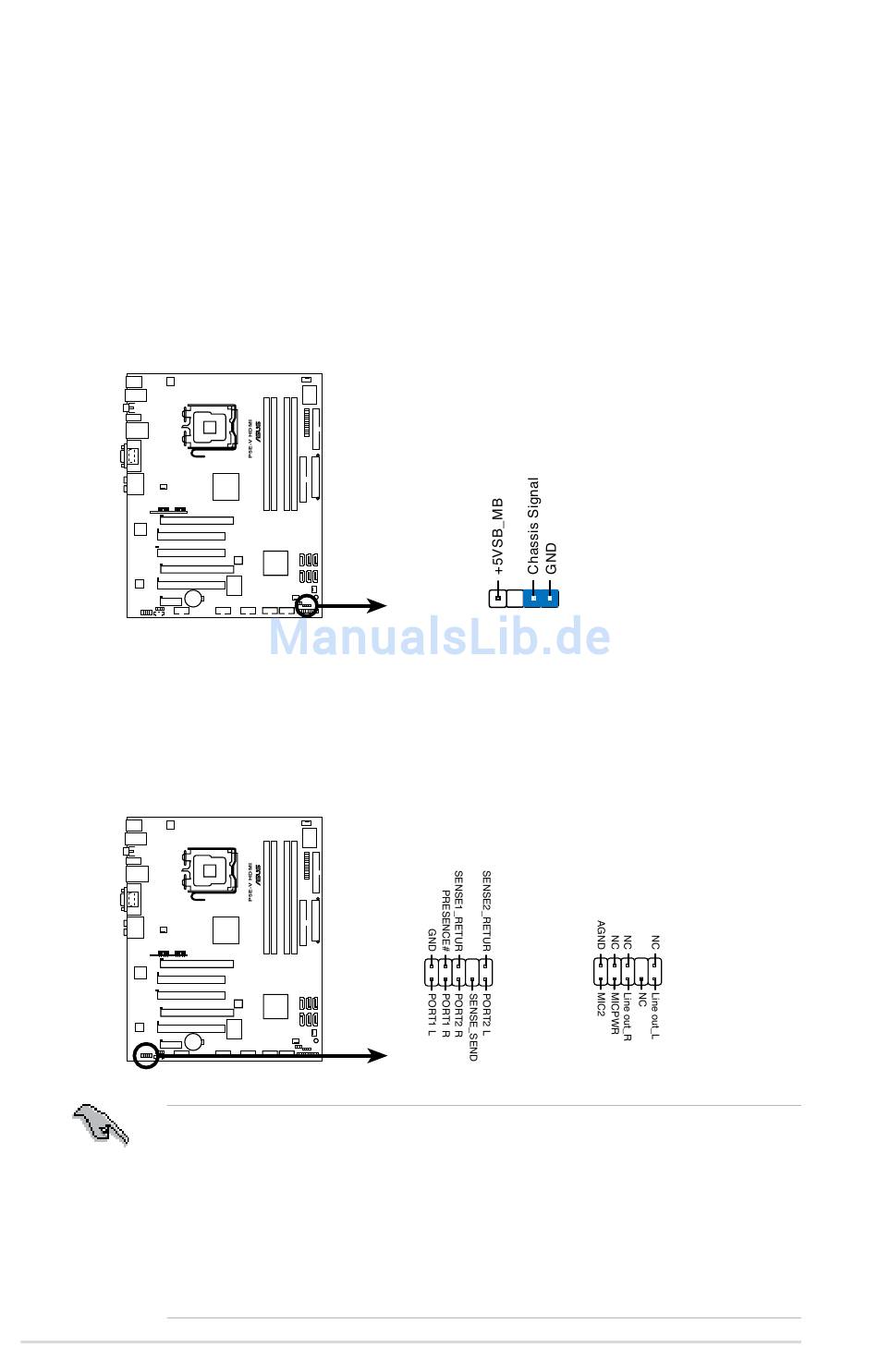

P5E-V HDMI Chassis intrusion connector
12. Fronttafel-Audiosockel (10-1 pol. AAFP)
Dieser Anschluss dient zum Verbinden eines Fronttafel-Audio E/A-Moduls,
das an der Fronttafel des Computers befestigt wird und entweder HD Audio
oder den herkömmlichen AC '97 Audiostandard unterstützt. Verbinden Sie
das Ende des Fronttafel-Audiokabels mit diesem Anschluss.
P5E-V HDMI Analog front panel connector
•
•
2-36
Es wird empfohlen, ein High Definition-Fronttafel Audio E/A-Modul mit
diesem Anschluss zu verbinden, um die High Definition Audio-Funktionen
dieses Motherboards nutzen zu können.
Wenn Sie ein HD-Frontpanel-Audiomodul mit diesem Anschluss verbinden
wollen, stellen Sie bitte den Front Panel Type im BIOS Setup auf [HD Audio]
ein; falls Sie ein AC'97 Frontpanel-Audio-Modul verbinden wollen, wählen Sie
bitte [AC'97]. Als Standard ist für diesen Anschluss [HD Audio] eingestellt.
Lesen Sie im Absatz 4.4.5 Onboard Gerätekonfiguration für Details.
CHASSIS
(Default)
AAFP
HD Audio-compliant Legacy AC '97 audio
pin definition pin definition
Kapitel 2: Hardwarebeschreibungen
