3.
ICH9R Serial ATA-Anschlüsse (7-pol. SATA1 [rot], SATA2 [rot], SATA3
[schwarz], SATA4 [schwarz], SATA5 [rot], SATA6 [rot])
Diese Anschlüsse sind für die Serial ATA-Signalkabel von Serial ATA-
Festplatten vorgesehen.
Wenn Sie bereits Serial ATA-Laufwerke installiert haben, können Sie mit Hilfe
der Intel
RAID-Controller eine RAID 0, RAID 1RAID 5, und RAID 10-Konfiguration
erstellen.

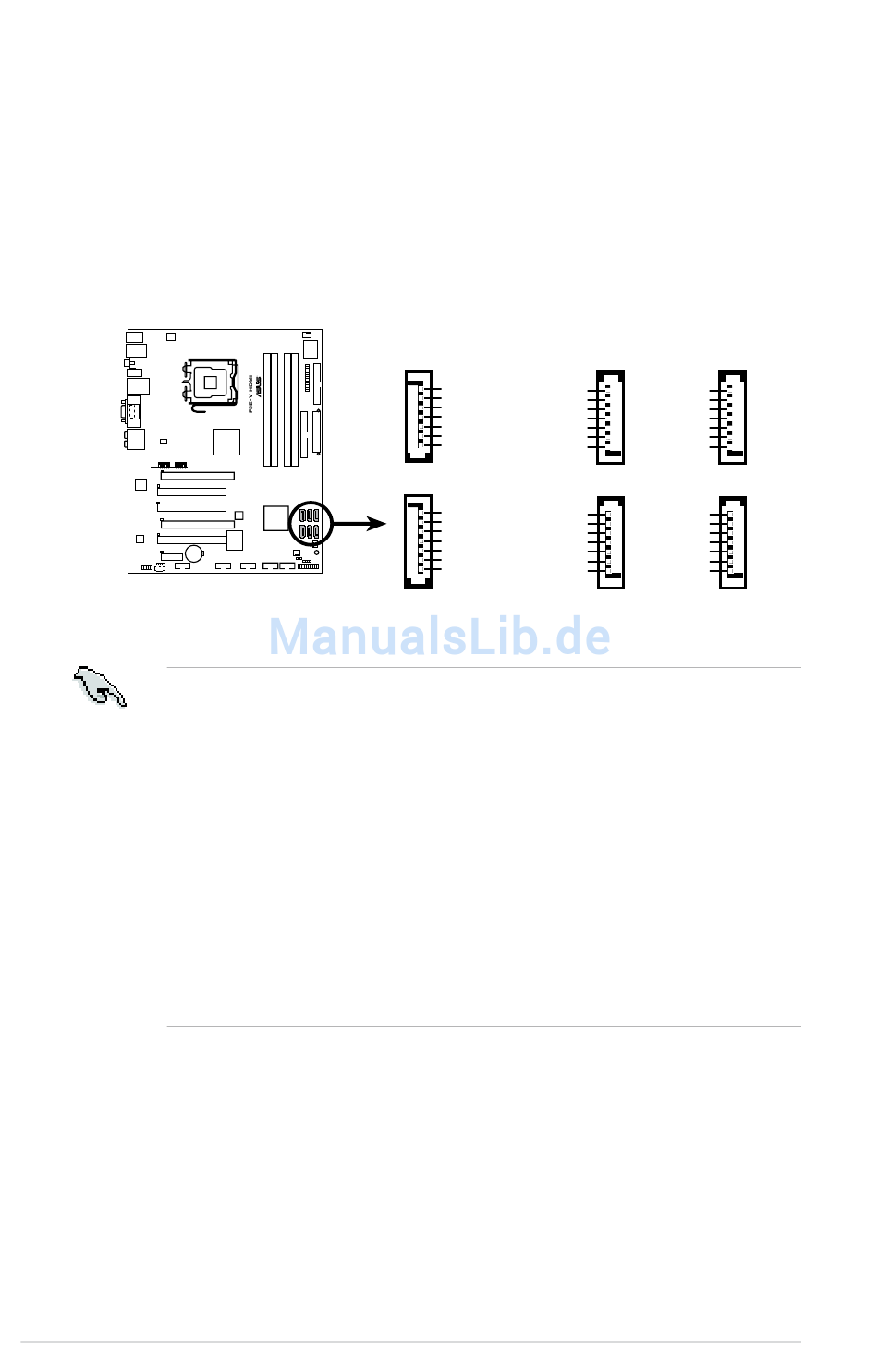

P5E-V HDMI SATA connectors
•
•
•
•
2-30
®
Matrix Storage-Technologie über den integrierten Intel
Diese Anschlüsse wurden im Werk auf Standard IDE-Modus eingestellt.
In diesem Modus können Sie Serial ATA Boot/Datenlaufwerke mit diesen
Anschlüssen verbinden. Falls Sie mit diesen Anschlüssen ein Serial ATA
RAID-Set erstellen möchten, stellen Sie das Element Configure SATA as
im BIOS auf [RAID] ein. Details siehe Abschnitt 4.3.5 SATA-Konfiguration.
Wenn Sie Hot-Plug und NCQ verwenden setzen Sie Configure SATA as
im BIOS auf [AHCI]. Siehe Abschnitt 4.3.5 SATA Configuration für Details.
Benutzen Sie für RAID 5 mindestens drei Festplatten. Benutzen Sie für
RAID 10 mindestens vier Festplatten und für RAID 0 oder RAID 1 zwei bis
vier Serial ATA-Festplatten.
Bevor Sie ein RAID-Set erstellen, lesen Sie sich Abschnitt 5.4.3 Intel
RAID-Konfiguration oder das auf der Support-DVD des Motherboards
enthaltene Handbuch durch.
SATA1
GND
GND
RSATA_RXN1
RSATA_TXP2
RSATA_RXP1
RSATA_TXN2
GND
GND
RSATA_TXN1
RSATA_RXP2
RSATA_TXP1
RSATA_RXN2
GND
GND
SATA6
GND
GND
RSATA_RXN6
RSATA_TXP5
RSATA_RXP6
RSATA_TXN5
GND
GND
RSATA_TXN6
RSATA_RXP5
RSATA_TXP6
RSATA_RXN5
GND
GND
Kapitel 2: Hardwarebeschreibungen
®
ICH9R
SATA2
SATA3
GND
RSATA_TXP3
RSATA_TXN3
GND
RSATA_RXP3
RSATA_RXN3
GND
SATA5
SATA4
GND
RSATA_TXP4
RSATA_TXN4
GND
RSATA_RXP4
RSATA_RXN4
GND
