Anschlüsse
2.7.1
Rücktafelanschlüsse
1
14
15
1.

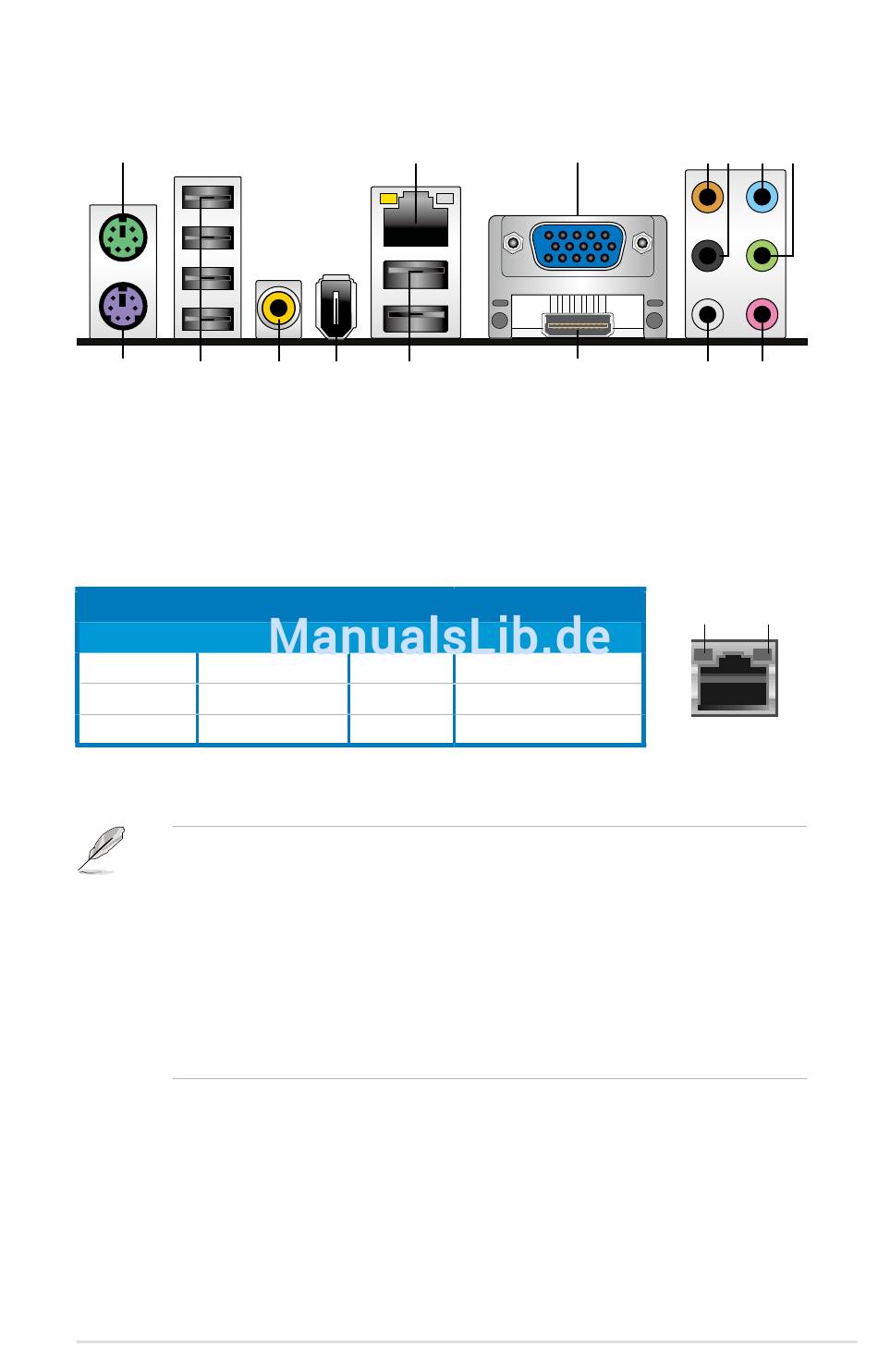

PS/2 Maus-Anschluss (grün). Dieser Anschluss ist für eine PS/2-Maus.
2.
LAN (RJ-45) -Anschluss, unterstützt durch den Gigabit LAN-Kontroller,
erlaubt eine Gigabit-Verbindung mit dem lokalen Netzwerk (LAN) über einen
Netzwerk-Hub. Die LED-Anzeigen des LAN-Anschlusses entnehmen Sie bitte
der folgenden Tabelle.
LED-Anzeigen am LAN-Anschluss
Activity Link-LED
Status
Beschreibung Status
AUS
Nicht verbunden
ORANGE
Verbunden
BLINKEN
Datenaktivität
3.
VGA-Anschluss. Es unterstützt ASUS Splendid mit einer Auflösung von bis
zu 1600 x 1200.
Durch die Intel
-Anzeigeeinstellungsmenü einige Optionen anzeigen, die Ihr Monitor nicht
unterstützt. Wenn Sie eine Auflösung eingestellt haben, die von Ihrem Monitor
nicht unterstützt wird und der Monitor deshalb schwarz bleibt, warten Sie 15
Sekunden, danach stellt das System den ursprünglichen Zustand wieder ein.
Falls dies nicht geschieht, starten Sie Ihr System neu und drücken Sie die F8-
Taste, um es im sicheren Modus zu starten. Im sicheren Modus ändern Sie
die Anzeigeeinstellungen auf 800x600 und starten dann das System erneut.
Nun können Sie die Monitorauflösung im Windows
anpassen.
4.
Mitte/Subwoofer-Anschluss (orange). Dieser Anschluss nimmt die mittleren
bzw. Subwoofer-Lautsprecher auf.
5.
Hinterer Lauftsprecherausgang (schwarz). Dieser Anschluss ist für die
Verbindung der hinteren Lautsprecher einer 4-Kanal, 6-Kanal, oder 8-Kanal-
Audiokonfiguration vorgesehen.
6.
Line In-Anschluss (hellblau). Dieser Anschluss verbindet mit
Kassettenrecordern, CD- oder DVD-Playern und anderen Audiogeräten.
ASUS P5E-V HDMI
2
13
12
11
Speed-LED
AUS
ORANGE
GRÜN
®
VGA-Treiberprobleme könnte das Windows
3
10
Beschreibung
10 Mbps-Verbindung
100 Mbps-Verbindung
1 Gbps-Verbindung
-Anzeigeeinstellungsmenü
®
4
5
6
7
9
8
ACT/LINK
SPEED
LED
LED
LAN-
Anschluss
®
2-25
