9.
CPU-, Gehäuse- und Netzteillüfteranschlüsse
(4-pol. CPU_FAN, 3-pol. CHA_FAN1, , 3-pol. CHA_FAN2, 3-pol. PWR_FAN)
Die Lüfteranschlüsse unterstützen Lüfter mit 350mA~2000mA (24 W max.)
oder insgesamt 1 A ~ 7A (84W max.) mit +12V. Verbinden Sie die Lüfterkabel
mit den Lüfteranschlüssen am Motherboard, wobei der schwarze Leiter jedes
Kabels zum Erdungsstift des Anschlusses passen muss.
Vergessen Sie nicht, die Lüfterkabel mit den Lüfteranschlüssen zu verbinden.
Eine unzureichende Belüftung innerhalb des Systems kann die Motherboard-
Komponenten beschädigen. Dies sind keine Jumper! Setzen Sie KEINE
Jumpersteckbrücke auf die Lüfteranschlüsse!

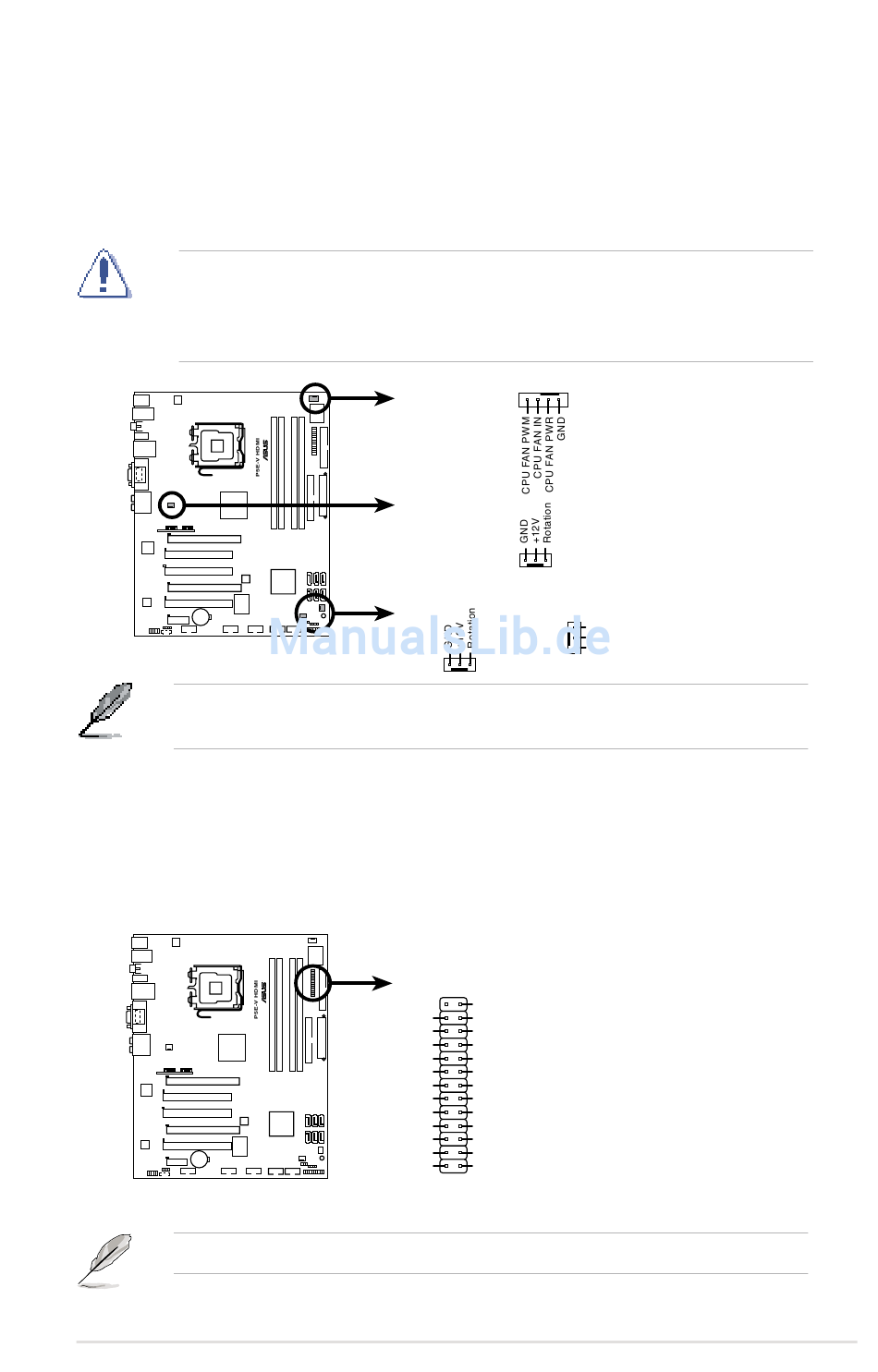

P5E-V HDMI Fan connectors
Nur die Anschlüsse CPU-FAN und CHA-FAN1/2 unterstützen die ASUS
Q-Fan 2-Funktion.
10. Parallel-Port-Anschluss (26-1 pol. LPT1)
Dieser Anschluss ist für einen Parallel-Port. Verbinden Sie das Parallel-Port-
Modulkabel mit diesem Anschluss und installieren Sie dann das Modul in
einer Steckplatzöffnung an der Rückseite des Gehäuses.
P5E-V HDMI Parallel port connector
Das Parallel-Portkabel muss zusätzlich gekauft werden.
ASUS P5E-V HDMI
CPU_FAN
PWR_FAN
CHA_FAN2
CHA_FAN1
LPT1
SLCT
GND
PE
GND
BUSY
GND
ACK#
GND
SPD7
GND
SPD6
GND
SPD5
GND
SPD4
GND
SPD3
SLIN#
SPD2
PINIT#
SPD1
ERROR#
SPD0
AFD#
STB#
PIN1
GND
+12V
Rotation
2-35
