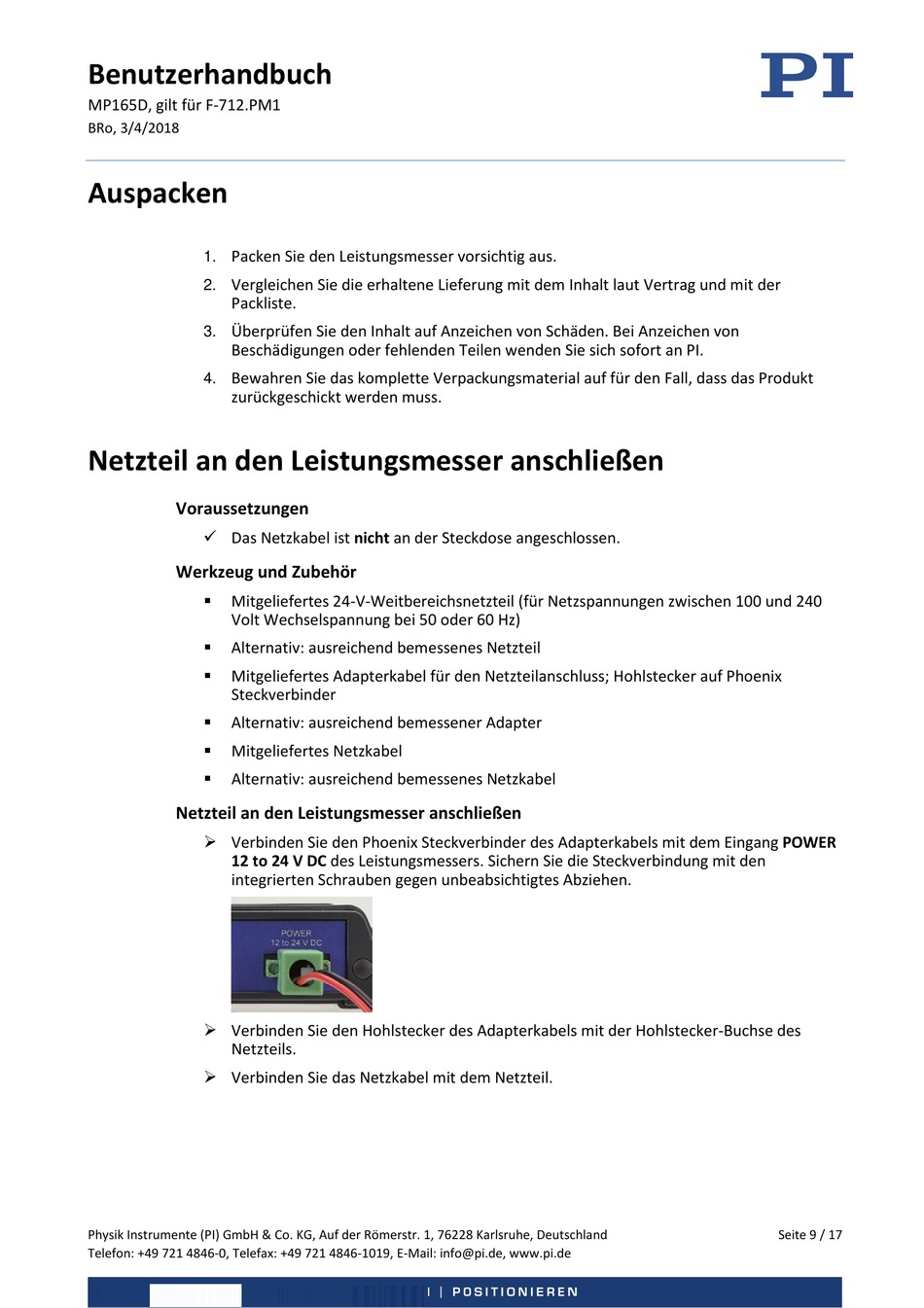

Auspacken; Netzteil An Den Leistungsmesser Anschließen - PI F-712.PM1 Benutzerhandbuch

Benutzerhandbuch
MP165D, gilt für F-712.PM1
BRo, 3/4/2018

Auspacken

Packen Sie den Leistungsmesser vorsichtig aus.
1.
Vergleichen Sie die erhaltene Lieferung mit dem Inhalt laut Vertrag und mit der
2.
Packliste.
Überprüfen Sie den Inhalt auf Anzeichen von Schäden. Bei Anzeichen von
3.
Beschädigungen oder fehlenden Teilen wenden Sie sich sofort an PI.
Bewahren Sie das komplette Verpackungsmaterial auf für den Fall, dass das Produkt
4.
zurückgeschickt werden muss.
Netzteil an den Leistungsmesser anschließen
Voraussetzungen
 Das Netzkabel ist nicht an der Steckdose angeschlossen.
Werkzeug und Zubehör
Mitgeliefertes 24-V-Weitbereichsnetzteil (für Netzspannungen zwischen 100 und 240

Volt Wechselspannung bei 50 oder 60 Hz)
Alternativ: ausreichend bemessenes Netzteil

Mitgeliefertes Adapterkabel für den Netzteilanschluss; Hohlstecker auf Phoenix

Steckverbinder
Alternativ: ausreichend bemessener Adapter

Mitgeliefertes Netzkabel

Alternativ: ausreichend bemessenes Netzkabel

Netzteil an den Leistungsmesser anschließen
 Verbinden Sie den Phoenix Steckverbinder des Adapterkabels mit dem Eingang POWER
12 to 24 V DC des Leistungsmessers. Sichern Sie die Steckverbindung mit den
integrierten Schrauben gegen unbeabsichtigtes Abziehen.
 Verbinden Sie den Hohlstecker des Adapterkabels mit der Hohlstecker-Buchse des
Netzteils.
 Verbinden Sie das Netzkabel mit dem Netzteil.
Physik Instrumente (PI) GmbH & Co. KG, Auf der Römerstr. 1, 76228 Karlsruhe, Deutschland
Telefon: +49 721 4846-0, Telefax: +49 721 4846-1019, E-Mail: info@pi.de, www.pi.de
Seite 9 / 17
