Benutzerhandbuch
MP165D, gilt für F-712.PM1
BRo, 3/4/2018
Rückwand

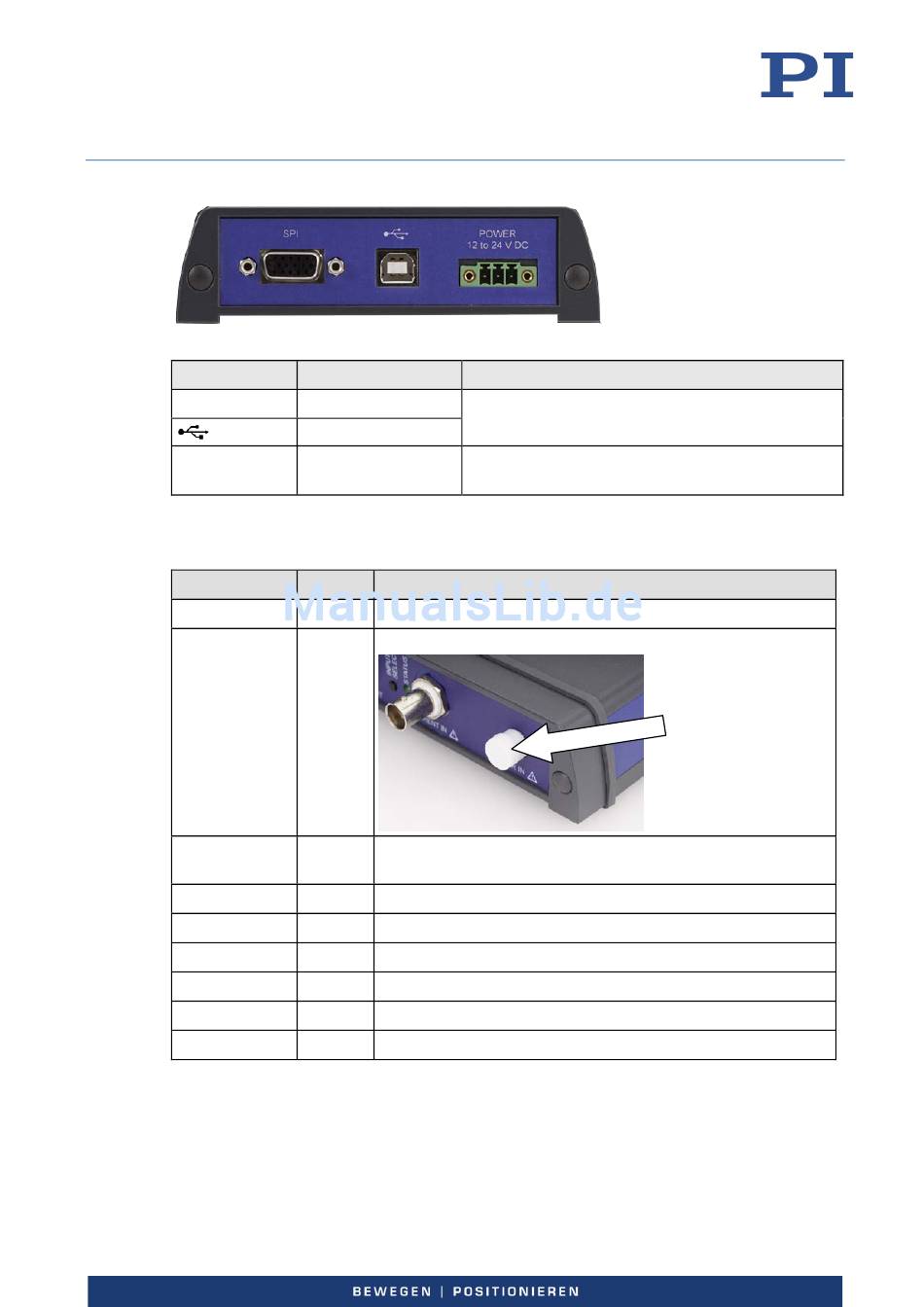

Abbildung 3:
Beschriftung
SPI
POWER
12 to 24 V DC
Lieferumfang
Bestellnummer Anzahl
F-712.PM1
-
-
C-501.24050H
3763
000012566
000012567
MP165D
-
Physik Instrumente (PI) GmbH & Co. KG, Auf der Römerstr. 1, 76228 Karlsruhe, Deutschland
Telefon: +49 721 4846-0, Telefax: +49 721 4846-1019, E-Mail: info@pi.de, www.pi.de
Rückwand des F-712.PM1
Typ
HD D-Sub 15 (f)
USB
Phoenix Steckverbinder
MC1,5/3-STF
Komponenten
1
Optischer Leistungsmesser
1
Schutzkappe für den optischen Eingang
1
Adapterkabel für den Netzteilanschluss; Hohlstecker auf Phoenix
Steckverbinder
1
Weitbereichsnetzteil 24 V DC / 50 W
1
Netzkabel
2
Messkabel BNC/BNC, RG58, schwarz, 2 m
2
Adapter BNC/BNC, 1 x Stecker, 2 x Buchse, T-Abzweig
1
Benutzerhandbuch für den Leistungsmesser (dieses Dokument)
1
Kalibrierschein
Funktion
Beide Schnittstellen stehen nicht für den Betrieb des
Leistungsmessers zur Verfügung.
Anschluss für die Versorgungsspannung
Pinbelegung siehe S. 16.
Schutzkappe
Seite 8 / 17
