1. Sicherheitshinweise
Um Verletzungen und Schäden zu vermeiden Sie, dass die Messleitung den Motor berührt.
Berühren Sie niemals den Motor – Verbrennungsgefahr.
Wenn das Messgerät über einen längeren Zeitraum nicht benutzt wird entfernen Sie die Batterien aus
dem Gerät
2. Ausstattungsmerkmale
Das Handtachometer ist in der Lage mit Hilfe der Messleitung die Umdrehungen eine Verbrennungs-
motos zu messen.
Das Messgerät kann verschieden Motoren überprüfen:
2 Taktmotoren (1, 2, 4 Zylinder)
4 Taktmotoren (1 bis 6 und 8 Zylinder)
Desweiteren verfügt das Messgerät über einen großen Messbereich und einer hohen Auflösung.
Ebenfalls ist das Handtachometer mit einem LCD Display mit Hintergrundbeleuchtung ausgestattet.
3. Spezifikationen
Display:
Genauigkeit:
Wiederholungsrate:
Messmethode:
Zubehör:
Betriebstemperatur:
Abmessungen:
Gewicht:
4. Messbereiche
Zu messender Motor
Takt
2
4
4
2
4
4
4
4
2
4
5. Beschreibung des Tachometers
5.1 Bedienknöpfe
RST: Einschalt- und Resettaste
SRT#CYL: Auswahl des Motortypen und der Anzahl der Zylinder
BACKLIGHT: Drücken Sie diese Taste um entweder die Displaybeleuchtung oder die Taschenlampe
einzuschalten.
5.2 LCD Display
STR: Auswahl des Motortaktes
CYL: Auswahl der Anzahl der Zylinder
RPM: Aktuelle Motorgeschwindigkeit

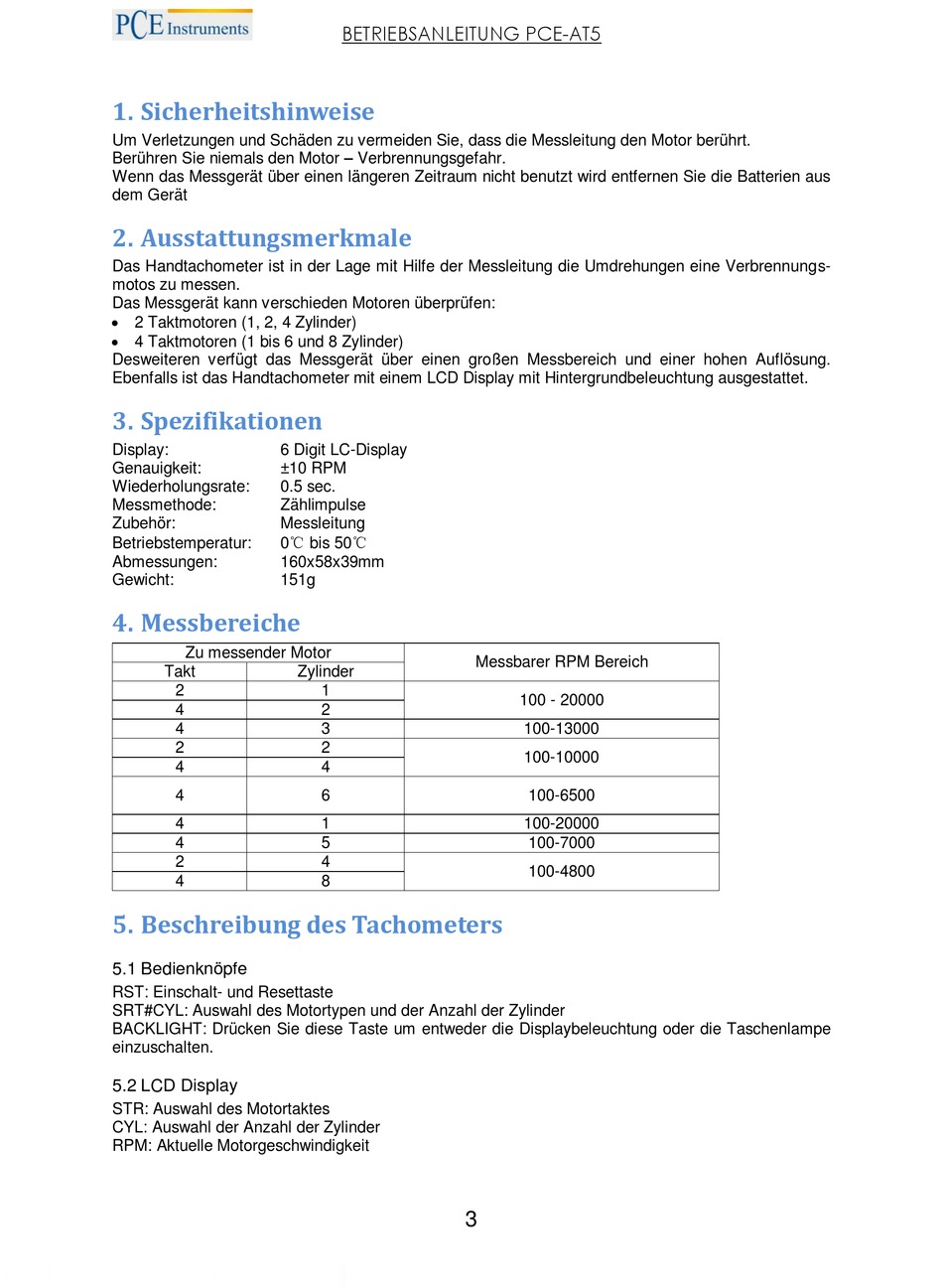

BETRIEBSANLEITUNG PCE-AT5
6 Digit LC-Display
±10 RPM
0.5 sec.
Zählimpulse
Messleitung
0℃ bis 50℃
160x58x39mm
151g
Zylinder
1
2
3
2
4
6
1
5
4
8
Messbarer RPM Bereich
100 - 20000
100-13000
100-10000
100-6500
100-20000
100-7000
100-4800
3
