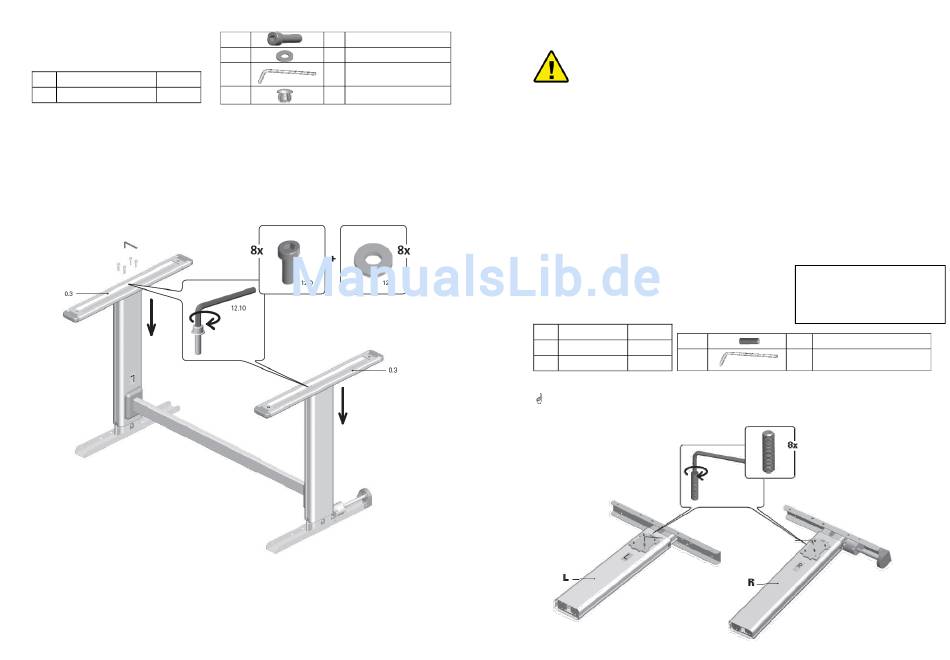

3.4.2 Montage der Kufen—Fortsetzung
Montieren Sie folgende Komponenten:
#
Bezeichnung
Anzahl
03
Kufe
2
•
Montieren sie je eine Kufe an einem Bein. Nutzen Sie dafür je vier Schrauben und
Unterlegscheiben
•
Für die nicht verwendeten Bohrungen verwenden sie bitte die Abdeckstopfen (wie
auf der Seite zuvor abgebildet).
•
Ziehen Sie die 8 Schrauben mittels des Sechskantschlüssels fest.
ALUFORCE PRO 100 HC
13.1
8 x M6x25 Innensechskant
13.4
8 x M6 Unterlegscheibe
13.9
1 x M4 Sechskantschlüssel
13.12
4x
Abdeckstopfen
3 Montage
Beachten Sie vor jeder Montage die Sicherheitshinweise Kapitel 2
1 Kontrolle des Lieferumfangs
3.
•
Öffnen Sie vorsichtig den Karton
•
Verwenden Sie keine langen Messer, denn sie können die Komponenten beschädigen.
•
Überprüfen Sie den Inhalt, anhand der Liste in Abschnitt 1.6, auf Vollständigkeit
•
Überprüfen Sie den Inhalt auf sichtbare Transportschäden. Im falle einer
Beschädigung oder fehlgelieferter Komponenten wenden Sie sich bitte an den
Kundendienst( siehe Abschnitt 7)
•
Versuchen Sie nicht das Gestell zu montieren wenn Schäden oder irgendwelche
Fehlkomponenten zu finden sind.
3.2 Verpackungen
•
Entsorgen Sie die Verpackungen in den Hausmüll/Pappe.
•
Beachten Sie die gesetzliche Entsorgungsbestimmungen.
3.3 Montagematerial & Werkzeug
•
Montieren Sie das Gestell mit den mitgelieferten Materialien und Werkzeugen
3.4 Montage des Tischgestells
3.4.1 Montage der Traverse
Montieren Sie folgende Komponenten:
#
Bezeichnung
Anzahl
13.2
01
Bein L
1
13.9
02
Bein R
1
•
Setzen Sie die Gewindestifte in die Gewindebohrungen.
Schrauben Sie die Gewindestifte ein und
ziehen Sie diese nur leicht an.
ALUFORCE PRO 100 HC
Gestell Maß
Breite Tischplatte
0,80 m
0,90 cm
1,00 m
1,10 cm
1,20 m
1,30 cm
8 x
M6x16 Gewindestift
1 x
M4 Sechskantschlüssel
