Inhaltsverzeichnis
1
ALLGEMEINES ................................................................................................ 3
1.1
Stellenwert dieser Anleitung .................................................................. 3
1.2
Bestimmungsgemäße Verwendung ........................................................ 3
1.3
Sachwidrige Verwendung ........................................................... ......... 3
1.4
Lieferumfang .......................................................................................... 4
2
SICHERHEITSHINWEISE ................................................................................ 5
2.1
Symbol- und Hinweiserklärungen .......................................................... 5
2.2
Verwendete Symbole am Tischgestell .................................................... 5
2.3
Organisatorische Maßnahmen ................................................................ 5
2.4
Informelle Sicherheitsmaßnahmen ........................................................ 5
2.5
Hinweise über Monteure ......................................................................... 5
2.6
Transport und Montage .......................................................................... 5
2.7
Benutzung des Tischgestells .................................................................. 5
2.8
Besondere Gefahrenstellen .................................................................... 6
2.9
Hinweise für den Notfall ........................................................................ 6
2.10
Wartung und Instandhaltung ................................................................. 6
2.11
Reinigung .............................................................................................. 6
2.12
Restrisiken .............................................................................................. 6
3
MONTAGE ...................................................................................................... 7
3.1
Kontrolle des Lieferumfanges ................................................................ 7
3.2
Verpackungen ........................................................................................ 7
3.3
Beschläge und Werkzeug ........................................................................ 7
3.4
Montage des Tischgestells ..................................................................... 7
3.4.1
Montage der Traverse ....................................................................... 7/8/9
3.4.2
Montage Kufen .................................................................................. 9/10
3.4.3
Montage Rollen/ Niveaugleiter ................................................................. 11
3.4.4
Montage Antriebswelle ...................................................................... 12/13
3.4.5
Montage Handkurbel .............................................................................. 13
3.4.6
Montage Handkurbelverlängerung ........................................................... 14
3.4.7
Funktionstest ohne Tischplatte ............................................................... 14
3.4.8
Montage der Tischplatte ........................................................................ 14
3.4.9
Montage der Tischplatte ....................................................................... 14
4
TECHNISCHE DATEN .................................................................................... 15
5
BETRIEB UND HINWEISE ............................................................................. 16
6
KUNDENDIENST ........................................................................................... 18
7
HERSTELLER ................................................................................................ 18
8
ENTSORGUNG .............................................................................................. 18
8.1
Tischgestell abbauen und ggf. zerlegen ............................................... 18
8.2
Entsorgung ........................................................................................... 18
ALUFORCE PRO 100 HC

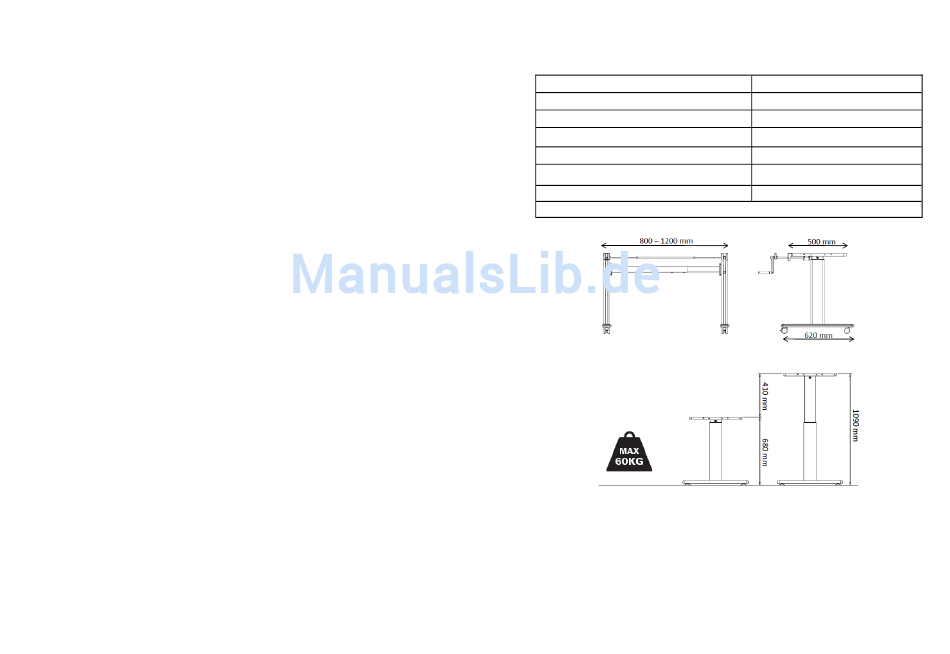

4 Technische Daten
Gestell für einen manuellen höhenverstellbaren Sitz-/Steharbeitstisch
Bedienung- und Montageanleitung Version
System
Material
Hub (max.)
Gestell Belastung (max.) Flächenlast
Gestell Gewicht
Hub pro Umdrehung der Handkurbel
Nicht im freien verwenden - nur für Gebrauch in Gebäuden !!!
minimale Gestellhöhe
maximale Gestellhöhe
maximaler Hub
Gestellbreite
Gestelltiefe
minimale Tischplattentiefe
Maximale Gestellbelastung/Flächenlast
Hub pro Umdrehung
ALUFORCE PRO 100 HC
H11fA1P-0E-DE-NL
1 Stufig, Handkurbel
Stahl und Kunststoff
410 mm
60 kg
16 kg
13 mm per Kurbelschlag
680 mm mit Rollen + 30 mm
1090 mm mit Rollen + 30 mm
410 mm
800 - 1200 mm
620 mm
500 mm
60 kg
13 mm per Kurbelschlag
