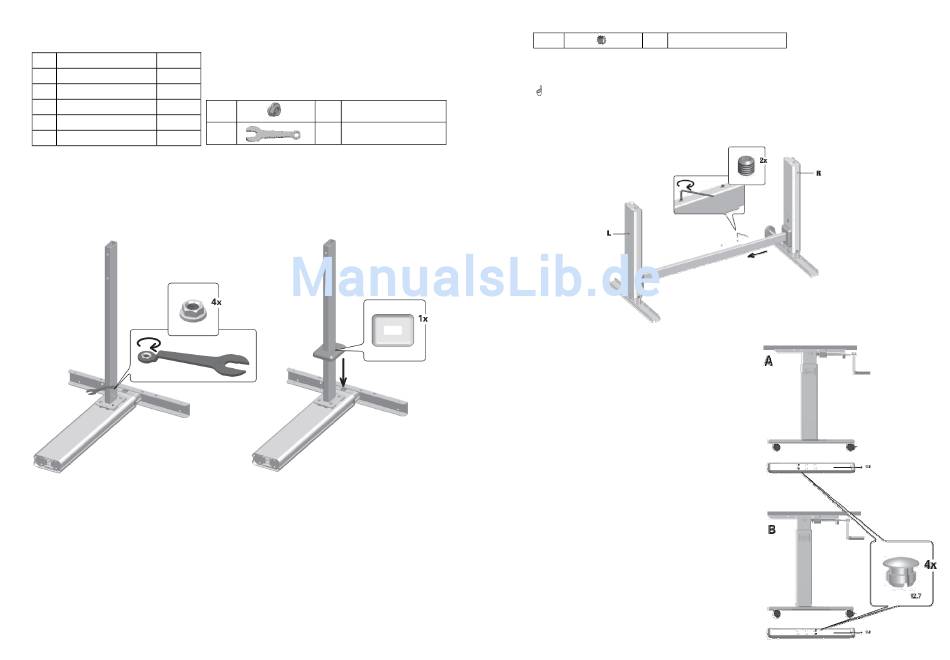

3.4.1 Montage Traverse—Fortsetzung
Montieren Sie folgende Komponenten:
# Bezeichnung Anzahl
01 Bein L 1
02 Bein R 1
04 Traverse, Innenteil 1
13.3
05 Traverse, Außenteil 1
13.7
07 Abdeckung, Traverse 2
2.
• Legen Sie ein Bein vor sich auf den Fußboden und das Andere parallel daneben.
• Schrauben Sie die Flanschmuttern auf die Gewindestifte beider Beine.
• Ziehen Sie die Flanschmuttern mit dem 10er Montageschlüssel fest an.
• Montieren Sie beide Abdeckkappen mit sanften Druck auf die Enden der Traversen
ALUFORCE PRO 100 HC
2 x M6 Flanschmutter
2 x M10 Montageschlüssel
3.4.1 Montage Traverse—Fortsetzung
Montieren Sie folgende Komponenten:
13.5 2 x M6x6 Gewindestift
4.
• Drehen Sie jetzt die Beine mit der Traverse um (mit 2 Personen). Die Traverse ist
jetzt dicht über dem Fußboden.
Vermeiden Sie ein Umstürzen der Beine während der Montage
• Schieben Sie das Gestell in die gewünschte Breite
• Setzen Sie die Stiftschrauben in die Traverse und ziehen Sie diese leicht an.
3.4.2 Montage der Kufen
Wählen Sie zunächst die Positionierung der Beine!
A = T-Fuß Aufstellung
Setzen Sie die Abdeckstopfen an die abgebildete
Position
O D E R
B = C-Fuß Aufstellung
Setzen Sie die Abdeckstopfen an die abgebildete
Position
ALUFORCE PRO 100 HC
