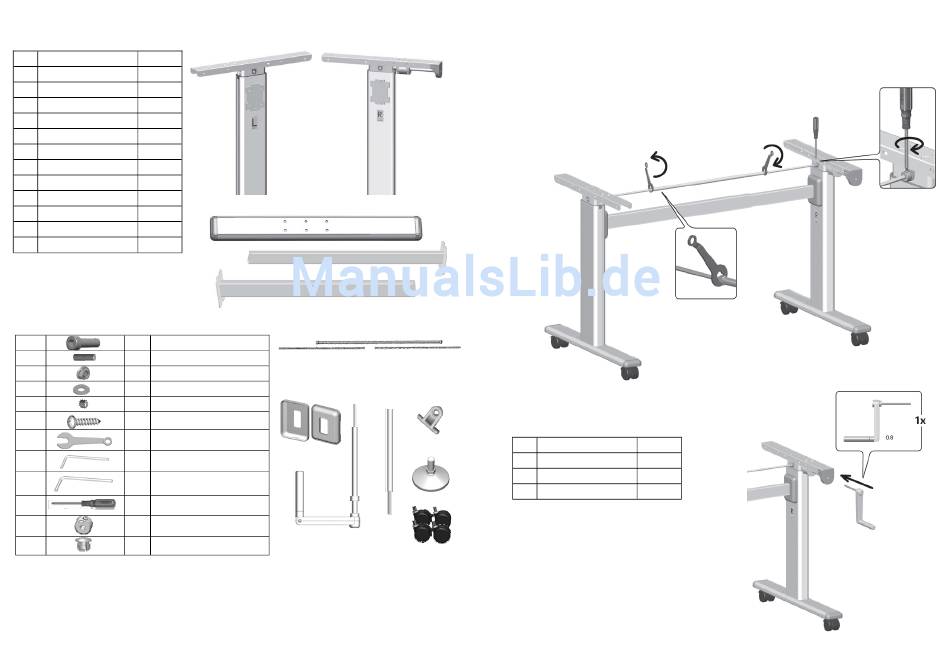

1.4 Lieferumfang
#
Bezeichnung
Anzahl
01
Bein L
1
02
Bein R
1
03
Kufe
2
04
Traverse, Innenteil
1
05
Traverse, Außenteil
1
06
Antriebswellensatz
1
07
Abdeckung, Traverse
2
08
Kurbel
1
09
Kurbelverlängerung
1
10
Kurbelführung
1
11
Niveaugleiter
4
12
Rollensatz
1
Beschläge & Werkzeug
13.1
8 x
M6x25 Innensechskant
13.2
8 x
M6x16 Gewindestift
13.3
8 x
M6 Flanschmutter
13.4
8 x
M6 Unterlegscheibe
13.5
2 x
M6x6
Gewindestift
13.6
10 x Schraube #8x5/8
13.7
2 x
M10 Montageschlüssel
13.8
1 x
M3 Sechskantschlüssel
13.9
1 x
M4 Sechskantschlüssel
13.10
1 x
Schraubendreher
13.11
2x
Sechskant-Stopper
13.12
4x
Abdeckstopfen
ALUFORCE PRO 100 HC
01
03
04
06
07
08
3.4.4 Montage der Antriebswelle—Fortsetzung
Vergewissern Sie sich, dass Sie das Gestell in die passende Breite geschoben haben,
bevor Sie sie mit den nächsten Arbeitsschritten beginnen.
•
Führen Sie die beiden Sechskantwellen bis zum Anschlag in das Gestell hinein,
so dass beide fast bündig mit der Außenseite der Beine abschließen.
•
Ziehen Sie nun die beiden Endanschläge mittels eines Kreutz/Schlitz
Schraubendrehers fest.
02
05
09
3.4.5 Montage der Handkurbel
montieren Sie folgende Komponenten:
10
#
Bezeichnung
11
08
Kurbel
09
Kurbelverlängerung
10
Kurbelführung
12
Sollte Ihre Tischplatte bündig mit den Tischplattenträgern
abschließen, genügt es wenn Sie die Kurbel wie abgebildet
in die Sechskantöffnung stecken.
Anzahl
1
1
1
ALUFORCE PRO 100 HC
