3.4.6 Montage der Handkurbel und Verlängerung
montieren Sie folgende Komponenten:
#
Bezeichnung
Anzahl
08
Kurbel
1
09
Kurbelverlängerung
1
10
Kurbelführung
1
13.6
2 x
Schraube #8x5/8
Sollte Ihre Tischplatte die Tischplattenträgern soweit überragen, dass eine Verlängerung benötigt
wird, um Höhenverstellfunktion zu tätigen, gehen sie wie folgt vor:
•

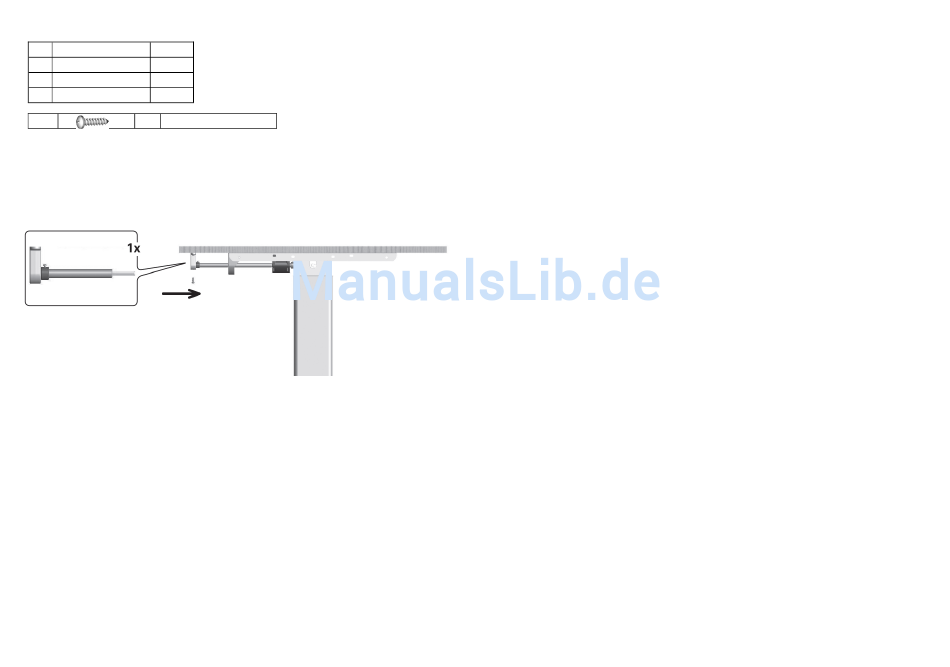

Stecken Sie die Kurbelführung auf die Kurbelverlängerung.
•
Stecken Sie die Kurbelverlängerung, wie abgebildet in die Sechskantöffnung am Plattenträger.
•
Fixieren Sie die Kurbelführung mithilfe der beiden Schrauben #8x5/ 8 an der Tischplatte.
3.4.7 Funktionstest ohne Tischplatte
Prüfen Sie die Höhenverstellfunktion indem Sie das Gestell bis zur obersten und wieder
zur untersten Position kurbeln.
3.4.8 Montage der Tischplatte
Sofern Sie das Gestell inklusive Tischplatte erworben haben, schauen sie in die separate
Montageanleitung. Die unter Position 13.6 mitgelieferten Schrauben können nur in
Verbindung mit einer Spanholzplatte der Stärke 22+ mm verwendet werden. Ansonsten
befolgen Sie bitte die separate Montageanleitung der Tischplatte.
3.4.9 Montage von Tischplatte abhängigen Komponenten
Sofern Sie das Gestell inklusive Tischplatte erworben haben, schauen sie in die separate
Montageanleitung.
ALUFORCE PRO 100 HC
1 Allgemeines
1.1 Stellenwert dieser Anleitung
Grundvoraussetzung für den sicherheitsgerechten Umgang und den störungsfreien Betrieb dieses
Tischgestells ist die Kenntnis der grundlegenden Sicherheitshinweise und der Sicherheitsvorschriften.
Diese Montage- und Bedienungsanleitung enthält die wichtigsten Hinweise, um das Tischgestell
sicherheitsgerecht zu montieren und zu bedienen. Diese Montage- und Bedienungsanleitung,
insbesondere die Sicherheitshinweise, sind von allen Personen zu beachten, die das Gestell aufbauen
und an dem fertigen Tisch arbeiten. Darüber hinaus sind die für den Einsatzort geltenden Regeln und
Vorschriften zur Unfallverhütung zu beachten.
1.2 Bestimmungsgemäße Verwendung
Das vorliegende Gestell dient ausschließlich der Verwendung als höhenverstellbarer Tisch oder
Sitz-/Steharbeitsplatz in geschlossenen Räumen. Das Gestell ist somit auch nur für diesen
Verwendungszweck bestimmt. Eine andere oder darüber hinausgehende Benutzung gilt als nicht
bestimmungsgemäß.
Beachten Sie hierzu unbedingt das Kapitel 2 „Sicherheitshinweise". Kinder können die Gefahren des
Tischgestells nicht einschätzen, wenn sie sich unbeaufsichtigt am Tisch aufhalten. Für hieraus
entstehende Schäden haftet der Hersteller nicht.
Zur bestimmungsgemäßen Verwendung gehört auch
•
das Beachten aller Hinweise aus der Montage- und Bedienungsanleitung und
•
das Verbot von jeglichen An- und Umbauten am Tisch
1.3 Sachwidrige Verwendung
•
Verwenden Sie das Tischgestell niemals zum Heben von Personen oder Lasten!!!
•
Belasten Sie das Tischgestell nur bis zur maximalen Last (siehe Kapitel 4 „Technische Daten").
ACHTUNG Jegliche Veränderungen oder Modifikationen, die nicht ausdrücklich durch den Hersteller
bestätigt wurden führen zum Erlöschen der Garantie und der Betrieb der Anlage darf nicht mehr benutzt
.
werden
