Für den Abgleich der 455-kHz-Filter L 8
und L 11 gibt es 2 Möglichkeiten:
Abgleich mit einem HF-Generator
Ein 3,5-mm-Klinkenstecker wird in BU 1
gesteckt. Die Masse des Steckers ist mit
der Masse des HF-Generators, links und
rechts sind mit dem HF-Signal zu ver-
binden. R 1 befindet sich im Rechtsan-
schlag.
Man stellt am HF-Generator folgendes
ein:
· Frequenz: 3 MHz
· AM-Modulation (z.B. 1 kHz/100 %)
· Signalamplitude: 50 uV

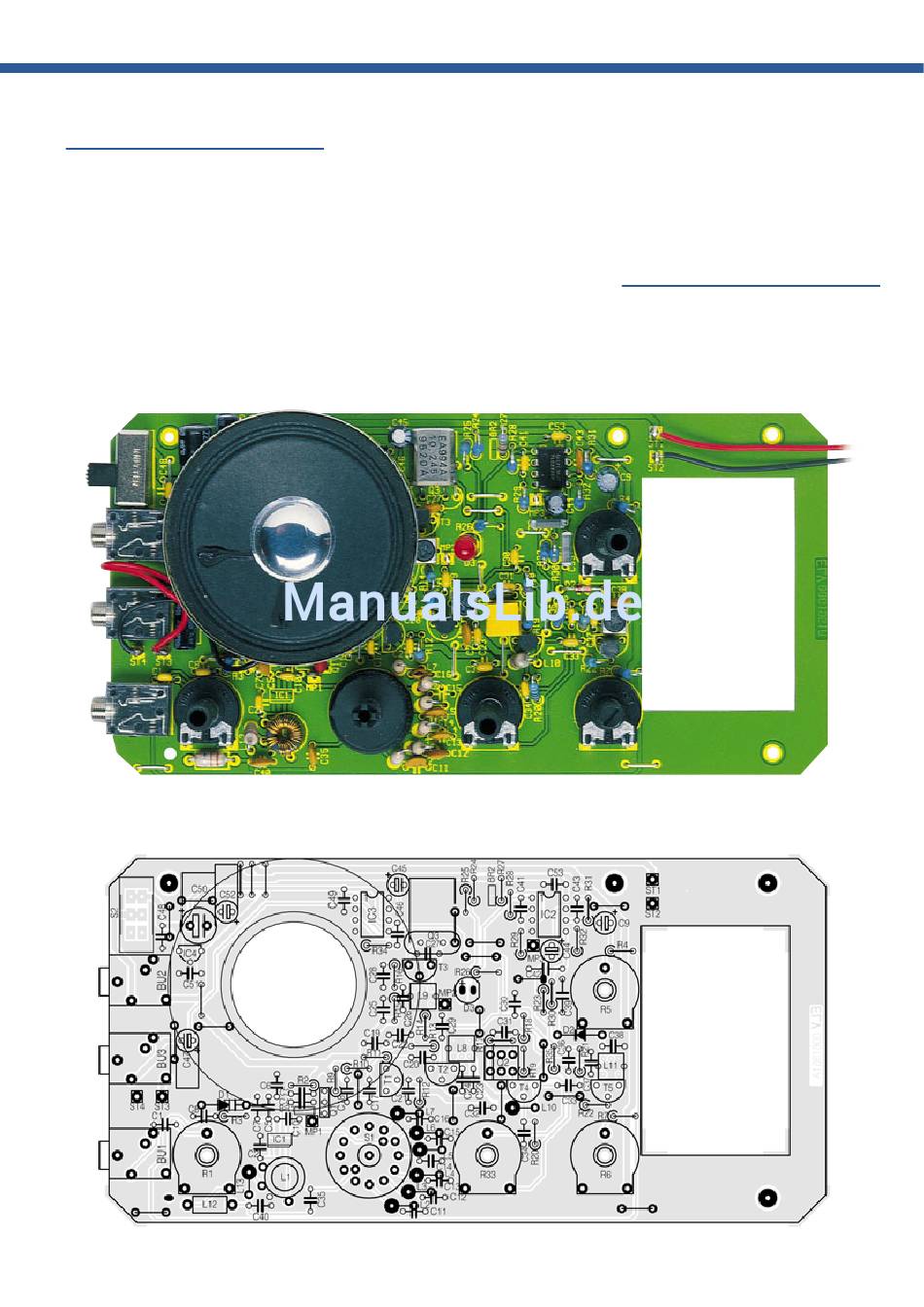

Ansicht der fertig bestückten Platine des SWR 1 mit zugehörigem Bestückungsplan (unten)
Das eingestellte Signal lässt sich durch
Drehen der Abstimmpotis R 5 und R 6 im
Empfangsbereich 2,1 MHz bis 4,1 MHz
leicht finden, da die LED leuchtet. Es emp-
fiehlt sich zwecks besserer Anstimmung,
vorher die beiden Drehknöpfe provisorisch
zu montieren.
Ein Oszilloskop mit folgenden Einstel-
lungen wird mit der Katode der LED ver-
bunden:
· Y: 1V/DIV
· X: 0,2ms/DIV
· Kopplung: DC
Die gemessene Spannung sollte 1-2 V
betragen. Die Ausgangsspannung des HF-
Generators wird jetzt so weit verringert,
bis die Spannung an der Katode der LED
auf ca. 3 V ansteigt. Durch leichtes Drehen
von R 6 wird nochmals die Abstimmung
kontrolliert, indem man versucht, die Span-
nung zu minimieren. Durch Drehen der
Kerne von L 8 und L 11 minimiert man die
Spannung weiter, bis sich keine Verbesse-
rung mehr ergibt. Der Abgleich ist been-
det.
Abgleich mit einem Funktionsgene-
rator:
Ein 3,5-mm-Klinkenstecker wird in
BU 1 gesteckt. Die Masse des Steckers
7
