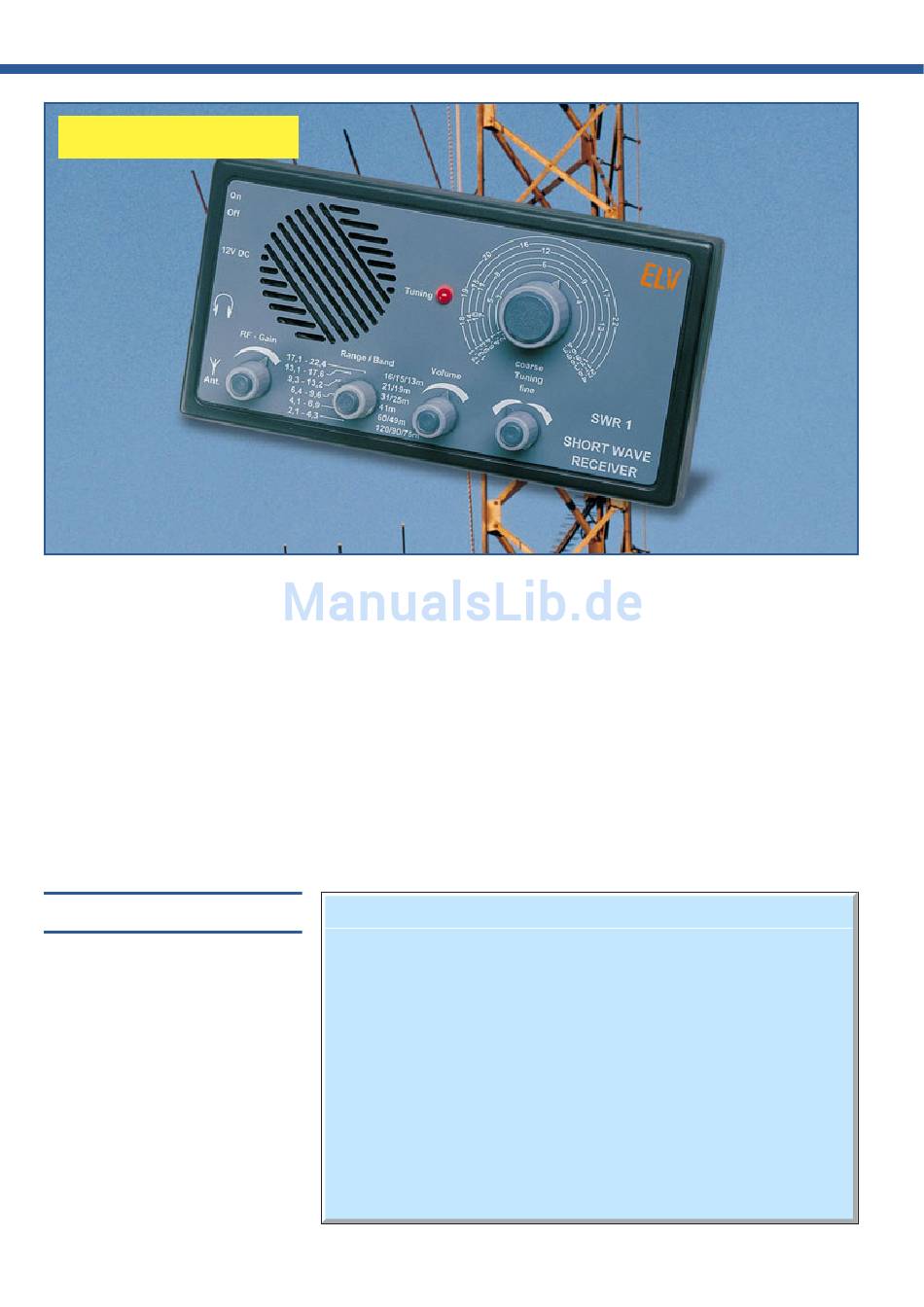

Bau- und Bedienungsanleitung
Weltweit gut informiert!
Doppelsuperhet-Kurzwellen-
empfänger SWR 1
Wie bereits im „ELVjournal" 5/00 beschrieben, kann das Kurzwellenhören zu einem äußerst
interessanten Hobby werden. Der hier vorgestellte Kurzwellenempänger SWR 1 bietet
einen lückenlosen Empfangsbereich von 2,1 MHz bis 22,4 MHz und zeichnet sich durch
Allgemeines
Es gibt mittlerweile unzählige Bauanlei-
tungen und Bausätze für Kurzwellenemp-
fänger nach den verschiedensten Emp-
fangsverfahren, wie Geradeausempfänger,
Audion, Einfachsuper etc. Doch meist sind
diese „einfachen" Schaltungen nur bedingt
einsetzbar, da sie oftmals über eine schlech-
te Empfindlichkeit verfügen, nur einen klei-
nen Empfangsbereich bieten (manchmal
nur ein bestimmtes Band), aufgrund einer
einzigen Zwischenfrequenz von 455 kHz
schwerwiegende Probleme mit Spiegel-
frequenzen haben oder eine mangelnde
Frequenzkonstanz aufweisen. Weiterhin ist
meistens kein passendes Gehäuse vorhan-
den, mobiler Betrieb, wie z. B. im Urlaub
o. ä., scheidet von vornherein aus.
2
besondere Leistungsmerkmale aus.
Empfangsbereich: ...................... 2,1 bis 22,4 MHz, in 6 Bereiche unterteilt: 2,1 bis
4,3 MHz, 4,1 bis 6,9 MHz, 6,4 bis 9,6 MHz, 9,3 bis 13,3 MHz,
Frequenzeinstellung: ............................................. grob und fein durch 2 Einsteller
Empfangsprinzip: ............................................................................ Doppelsuperhet
Zwischenfrequenzen: ......................................................... 10,7 MHz und 455 kHz
Empfindlichkeit: ...............................besser als 0,3 uV für 10 dB S+N/N (an 50 Ω)
Antenne: ............................................................................... 6 m Langdrahtantenne
Weitere Features: .................... Abstimmanzeige, variabler Eingangsabschwächer,
Spannungsversorgung: ...................................... wahlweise 9-V-Blockbatterie oder
Maße: .......................................................................................... 170 x 87 x 40 mm
Gewicht: .................................................................................... 275 g inkl. Batterie
Technische Daten: SWR 1
13,1 bis 17,6 MHz, 17,1 bis 22,4 MHz.
automatische Verstärkungsregelung AVR, intergrierter
Lautsprecher, Kopfhörerausgang
12-V-Steckernetzteil (9 bis 15V DC)
