12
2 Installation und Montage
2.4

Montagesituation

Anzeichen und befestigen der Wandkonsolen
Die Jubilo-Markise wird grundsätz mit 2 Stück Konsolen (Konsolplatte-WK je
nach Windklasse, siehe Bedienungsanleitung 3.3 Sicherheit (CE-Konformität)
an der Wand oder der Decke befestigt. Die Position der Wandkonsolen und die
Befesigungslöcher (3 pro Konsole) müssen auf dem Montageuntergrund mittels
einer Wasserwaage angezeichnet bzw. übertragen werden.
Die Bohrlöcher der 70 mm breiten Konsole sind mittig eingebracht.
Der variable Schiebebereich ergibt sich aus den Einhängenasen und den
Konsolenbreiten.
Die beiden Konsolen und Abschirmkappen sind mit dem entsprechenden
Befestigungsmitteln an der Wand bzw. Decke zu befestigen. Bitte beachten Sie
die angegebenen Dübelauszugskräfte (siehe Reflexa-Auftragsbestätigung)
Die Konsolen sind an Wand oder Decke exakt fluchtend in Lot und Waage
auszurichten.
Kabeldurchführung (nur bei Motorantrieb)
Die Zuleitung ist mit dem Motorantrieb VDE-gerecht zu verlegen.
Es ist dabei darauf zu achten, dass über das Kabel kein Wasser in den Motor-
kopf eindringen kann.
259

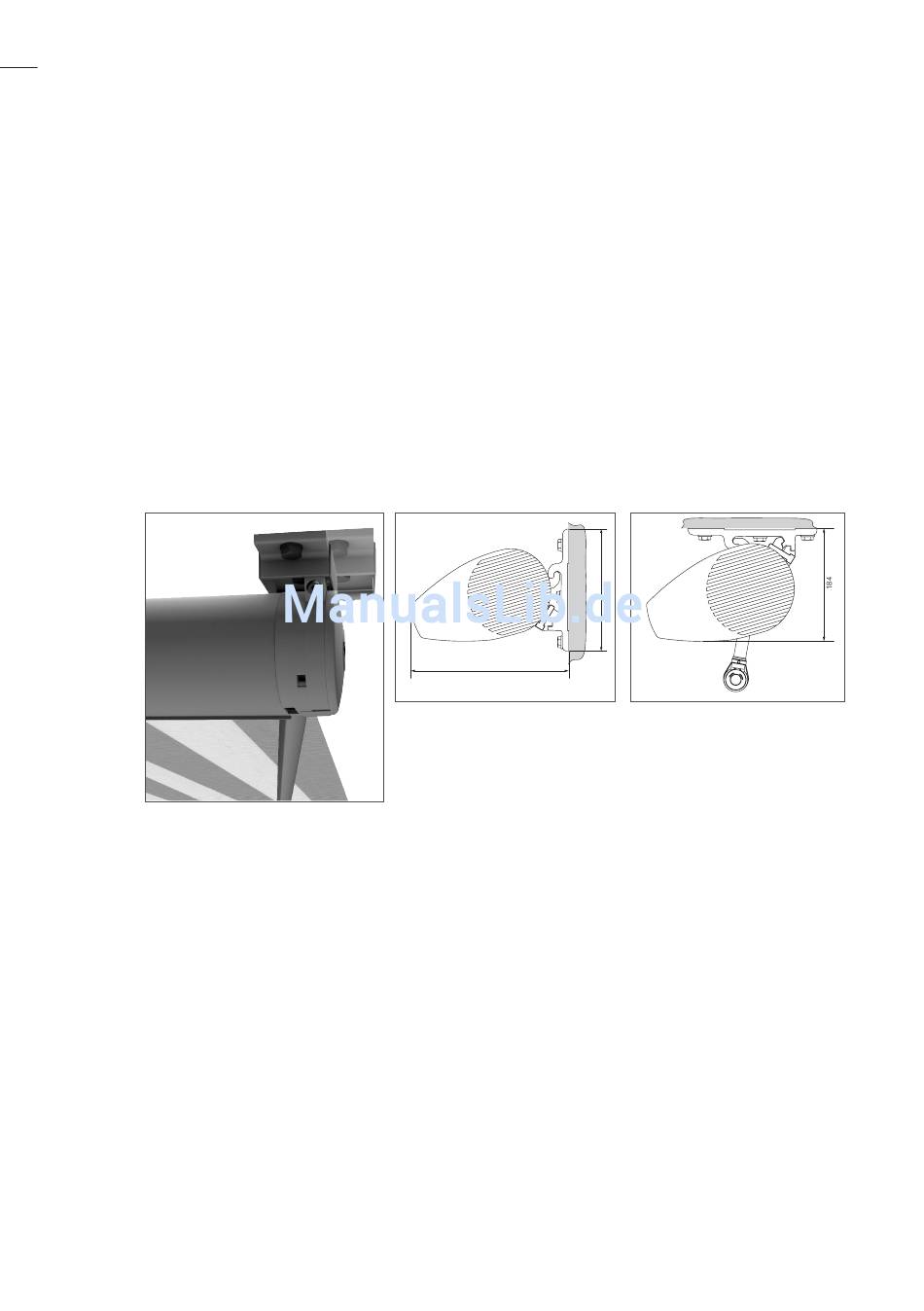

Jubilo (Wandmontage)
Jubilo
(Deckenbefestigung
mit Kurbel)
