gungsmittel und Konsolen sind nach dem ersten Ausfahren
einer optischen Kontrolle zu unterziehen.
Für Pro beläufe niemals Automatiksteuerungen oder Schalter
benutzen, bei denen die Markise nicht im Blickfeld des Bedie -
ners lie gt (Gefahr des unbe absichtigten Anlaufes). Die Benut -
zung eines Probekabels zum Motoranschluss wird empfohlen.
Die beiliegenden Montage- und Einstellanleitungen des
Motor-, Schalter- und Steuerungsherstellers sind zu beachten.
1.1.16 Quetsch- und Scherbereiche
Achtung!
Es bestehen Quetsch- und Scherbereiche zwischen
Fallstange und Kasten, zwi schen den Gelenkarmen
sowie sich begegnenden Profilen. Auch kann das
Ausfallprofil gegen bewegliche und nicht beweg -
liche Objekte fahren. Dadurch können Kleidungs-
stücke bzw. Körperteile von der Anlage erfasst und
mit eingezogen bzw. gequetscht werden!
Der Tastschalter muss in Sichtweite des Fallprofils, aber von
den beweglichen Teilen entfernt, in einer Höhe von Vorzugs -
weise 1,3 Meter angebracht werden (nationale Bestimmung
hinsichtlich behinderter Personen sind zu beachten).
Befindet sich bei voll ausgefahrener Markise ein Hindernis im
Abstand kleiner 40 cm vor dem Ausfallprofil, muss zwingend
dessen Unterkante auf eine Höhe von mindestens 1,8 Meter
eingestellt werden.
Ist der Abstand des Ausfallpro ls im
vollausgefahrenen Zustand kleiner als
0,40 Meter auf ein festes Hinderniss ...
Festes Hinderniss

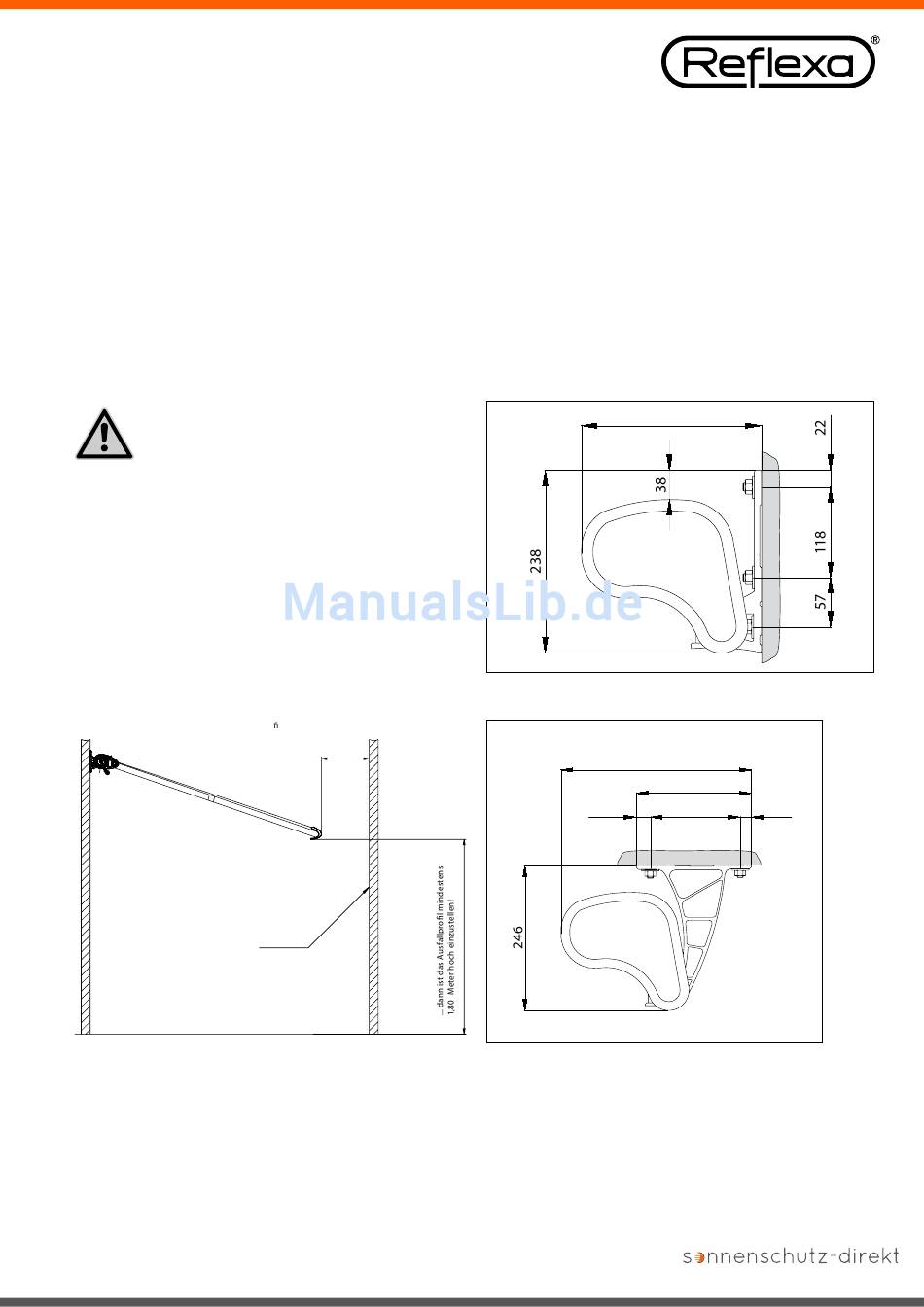

Abb. 2: Skizze Abstand auf festes Hindernis
1.2 Die Montagearbeitsschritte
1.2.1 Benötigtes Werkzeug
•
Wasserwaage
•
Schlauchwaage
•
Richtschnur
•
Bohrmaschine
und Bohrer, je nach Befestigungsuntergrund
und Befestigungsmittel wählen
•
Bandmaß
•
Schonhammer
•
Gabel-/Ringschlüssel
SW 10/13/17/19 und je nach Befesti-
gungsmittel
•
Drehmomentschlüssel
je nach Befestigungsmittel
•
Innensechskantschlüssel
SW 4 mm, 5 mm und 10 mm
•
Kreuzschlitzschraubendreher
•
Schlitzschraubendreher
•
Blindnietzange
(bei gekoppelten Anlagen)
•
Prüfkabel
bzw. Einstellset (zur Inbetriebnahme)
1.2.2 Montagesituation
Wandmontage Sky
235
Deckenmontage Sky
323
24
PH Größe 2
195
152
19
I
5
