Montage- en gebruiksaanwijzing

4. Aansluitschema

Let bij de elektrische aansluiting van de saunabediening op volgende punten:
● Werkzaamheden aan de saunabesturing mogen alleen in stroomloze toestand
worden uitgevoerd.

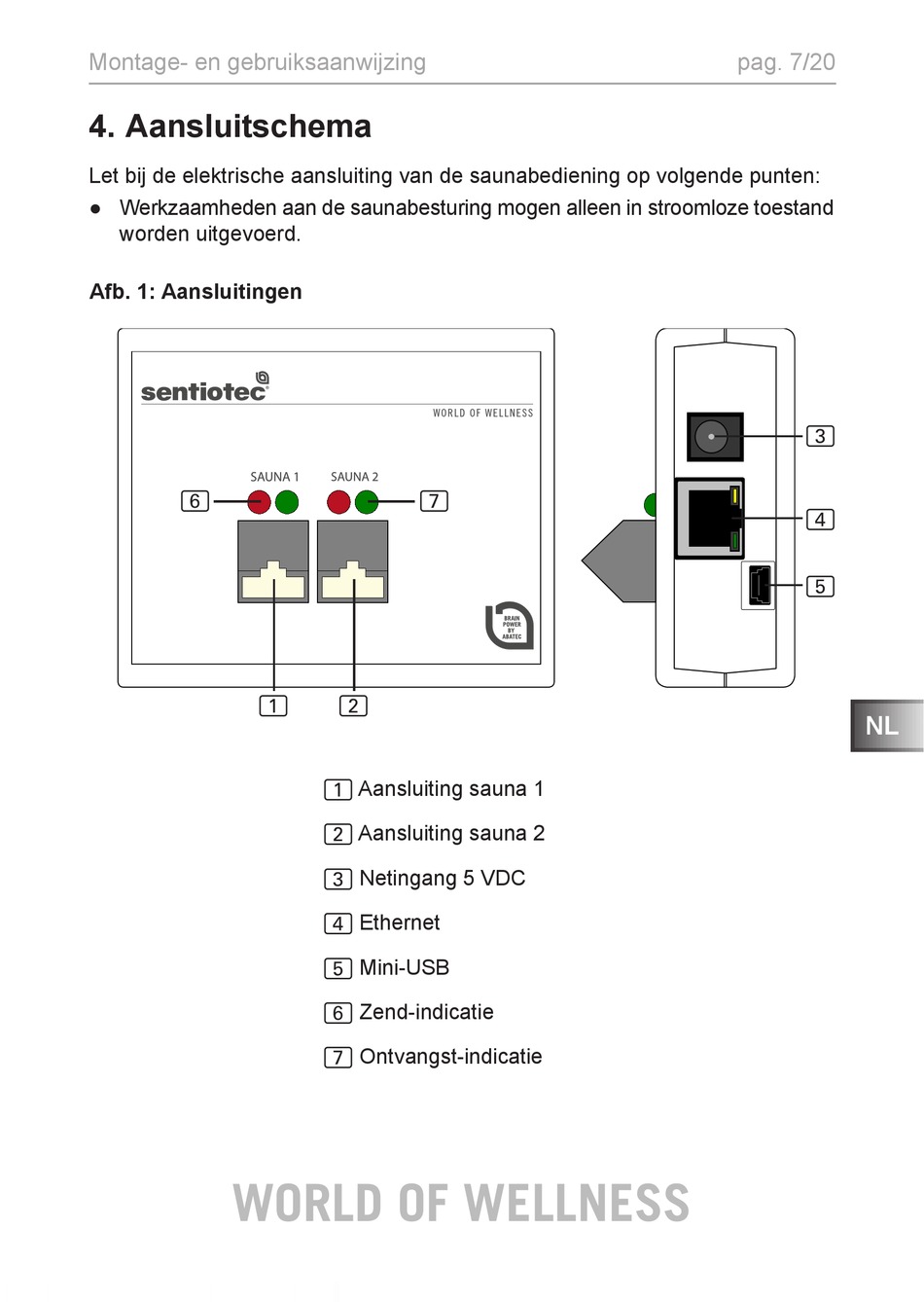

Afb. 1: Aansluitingen
6
1
WORLD OF WELLNESS
7
2
1 Aansluiting sauna 1
2 Aansluiting sauna 2
3 Netingang 5 VDC
4 Ethernet
5 Mini-USB
6 Zend-indicatie
7 Ontvangst-indicatie
