Montage- und Gebrauchsanweisung

4. Anschlussplan

Beachten Sie beim elektrischen Anschluss der Saunasteuerung folgende Punkte:
● Arbeiten an der Saunasteuerung dürfen nur im spannungsfreien Zustand
durchgeführt werden.

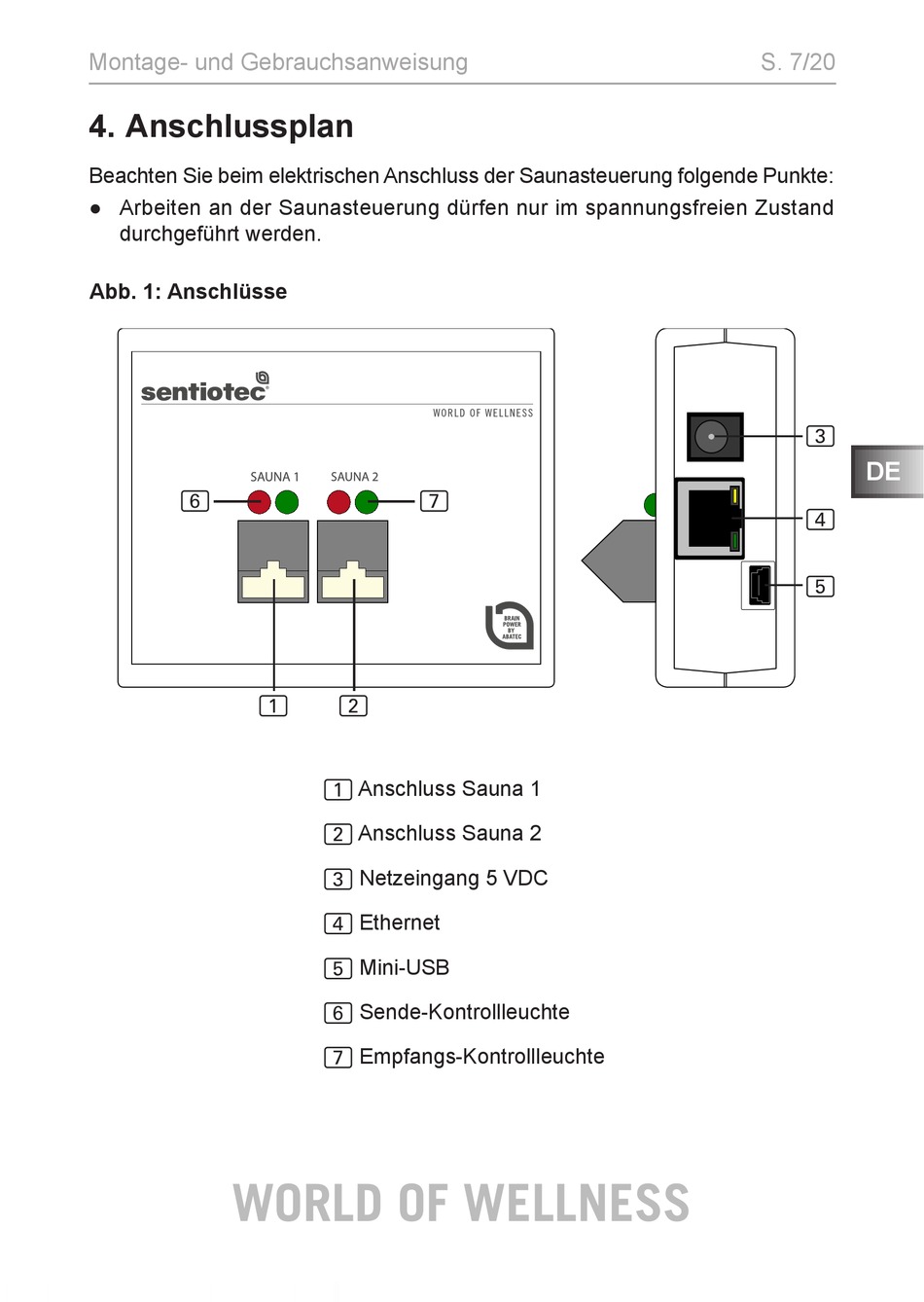

Abb. 1: Anschlüsse
6
1
WORLD OF WELLNESS
7
2
1 Anschluss Sauna 1
2 Anschluss Sauna 2
3 Netzeingang 5 VDC
4 Ethernet
5 Mini-USB
6 Sende-Kontrollleuchte
7 Empfangs-Kontrollleuchte
S. 7/20
3
DE
4
5
