4. Schéma de raccordement
Lors du raccordement électrique, tenez compte des points suivants :
● Les travaux sur la commande de sauna doivent être effectués uniquement
lorsque l'appareil n'est pas sous tension.

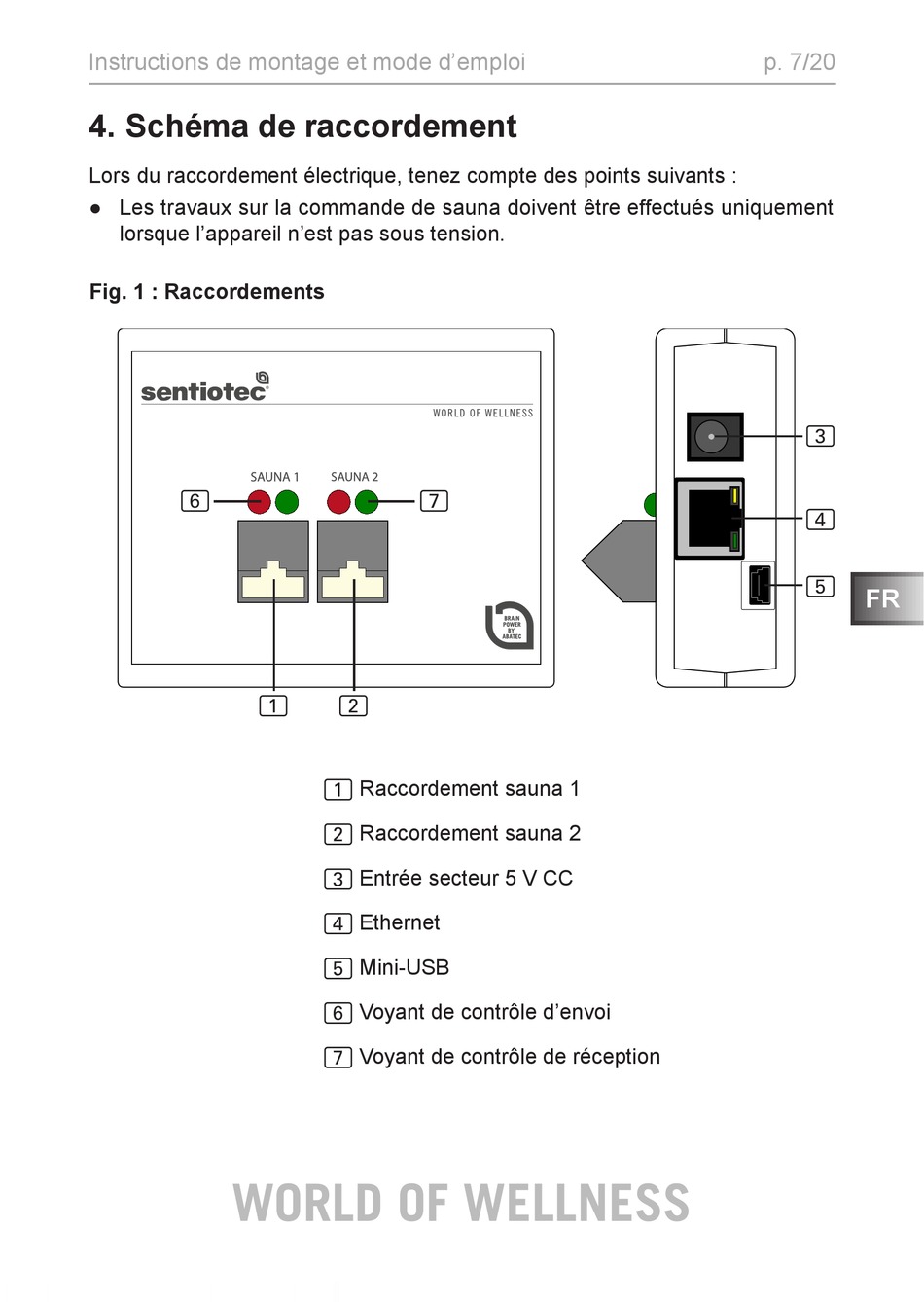

Fig. 1 : Raccordements
6
1
WORLD OF WELLNESS
7
2
1 Raccordement sauna 1
2 Raccordement sauna 2
3 Entrée secteur 5 V CC
4 Ethernet
5 Mini-USB
6 Voyant de contrôle d'envoi
7 Voyant de contrôle de réception
p. 7/20
3
4
5
