Sentiotec PRONET Montage- Und Gebrauchsanweisung
Webserver
Inhaltszusammenfassung für Sentiotec PRONET

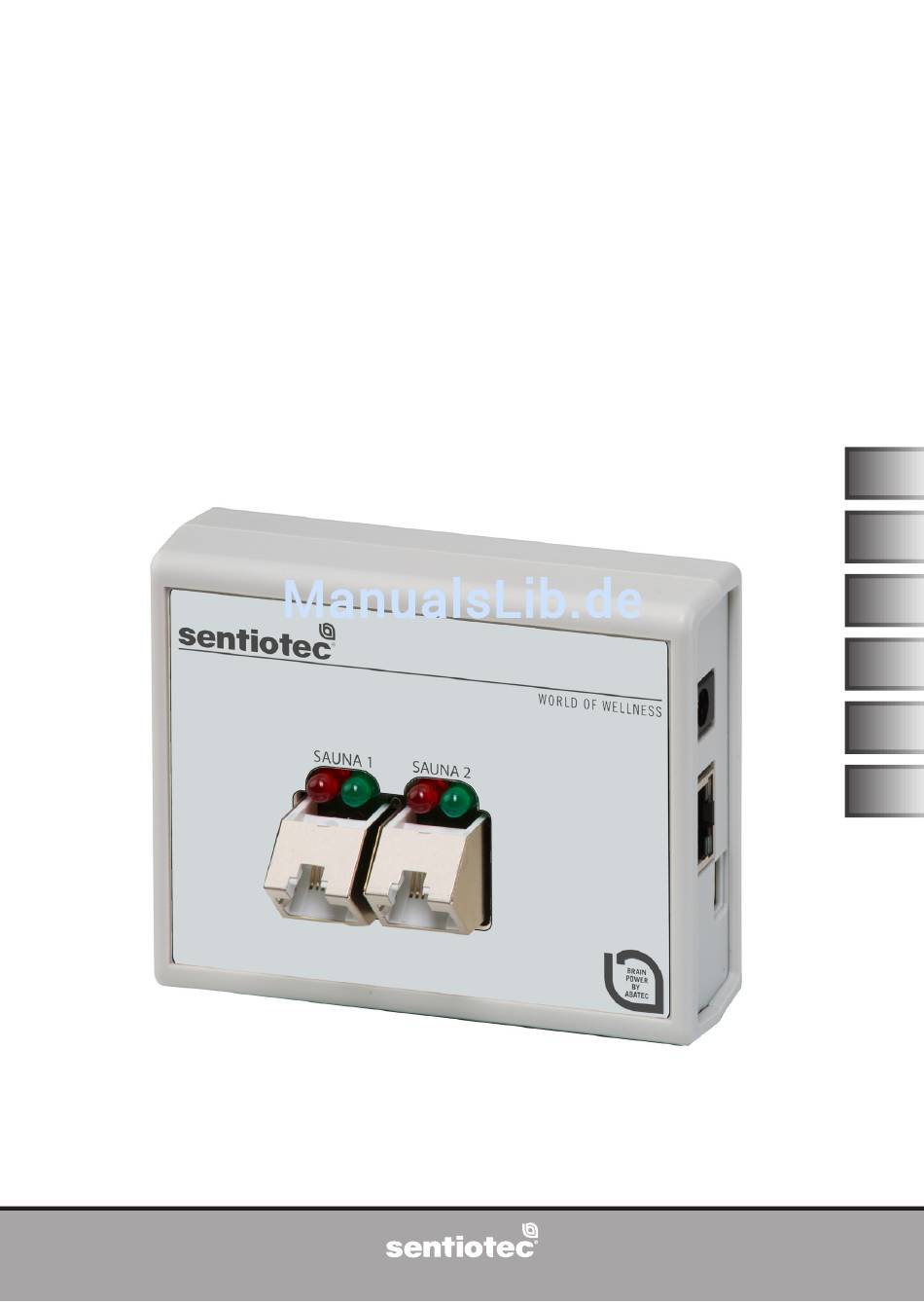

- Seite 1 WEBSERVER PRONET MONTAGE- UND GEBRAUCHSANWEISUNG Deutsch Version 06/16 Ident-Nr. 1-027-363...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Zu dieser Anleitung 2. Wichtige Hinweise zu Ihrer Sicherheit 2.1. Bestimmungsgemäßer Gebrauch 2.2. Sicherheitshinweise 2.3. Rechtliche Hinweise 3. Produktbeschreibung 3.1. Lieferumfang 3.2. Produktfunktionen 4. Anschlussplan 5. Erstinbetriebnahme 5.1. Errichten eines neuen lokalen WLAN-Netzwerkes 5.2. Einbinden in ein bestehendes lokales Netzwerk (LAN) 5.3. -
Seite 3: Zu Dieser Anleitung
1. Zu dieser Anleitung Lesen Sie diese Montage- und Gebrauchsanweisung gut durch und bewahren Sie sie in der Nähe des pronet Webservers auf. So können Sie jederzeit Infor- mationen zu Ihrer Sicherheit und zur Bedienung nachlesen. Sie finden diese Montage- und Gebrauchsanweisung auch im Download- bereich unserer Webseite auf www.sentiotec.com/downloads. -
Seite 4: Wichtige Hinweise Zu Ihrer Sicherheit
über das Internet (WEB) erfolgen. Es können bis zu 2 Saunasteu- erungen mit dem Webserver verbunden werden. Der pronet Webserver darf nur zum Steuern und Regeln eines Sau- naofens, der die Abdeckprüfung nach Absatz 19.101 der EN 60335- 2-53 besteht, verwendet werden. Alternativ kann eine entsprechende Sicherheitsabschaltung im oder über dem Ofen installiert werden. -
Seite 5: Rechtliche Hinweise
● Stellen Sie sicher, dass keine brennbaren Gegenstände auf dem Saunaofen liegen, bevor Sie die Saunasteuerung einschalten. 2.3. Rechtliche Hinweise ● Die Firma sentiotec GmbH behält sich vor, jederzeit ein Entgelt zu verlangen oder den angebotenen Dienst ohne Angabe von Gründen einzustellen. Sentiotec GmbH kann nicht gewährleisten, dass der Dienst mit der technischen Ausstattung des Benutzers kompatibel ist. -
Seite 6: Produktbeschreibung
● Netzteil ● Montage- und Gebrauchsanleitung 3.2. Produktfunktionen Der pronet Webserver ermöglicht die Bedienung aller vorhandenen Sauna- Funktionen über Geräte wie PC, Smartphone, Tablet, etc. Dies kann entweder über ein lokales Netzwerk (LAN, WLAN) oder über das Internet (WEB) erfolgen. -
Seite 7: Anschlussplan
Montage- und Gebrauchsanweisung S. 7/20 4. Anschlussplan Beachten Sie beim elektrischen Anschluss der Saunasteuerung folgende Punkte: ● Arbeiten an der Saunasteuerung dürfen nur im spannungsfreien Zustand durchgeführt werden. Abb. 1: Anschlüsse 1 Anschluss Sauna 1 2 Anschluss Sauna 2 3 Netzeingang 5 VDC 4 Ethernet 5 Mini-USB 6 Sende-Kontrollleuchte... - Seite 8 Montage- und Gebrauchsanweisung S. 8/20 Abb. 2: Funktionsweise RS485 ETHERNET RJ45-Buchse Verbindung herstellen (Abb. 1: Anschlüsse auf Seite 7) ● Verbinden Sie Ihre Saunasteuerung mit dem Webserver (Anschluss 1 oder ► Verwenden Sie dazu die im Lieferumfang enthaltenen Netzwerkkabel. ● Verbinden Sie den Webserver mit Ihrem LAN-Netzwerk/WLAN-Router (Ether- net 4).
-
Seite 9: Erstinbetriebnahme
Montage- und Gebrauchsanweisung S. 9/20 5. Erstinbetriebnahme Nachdem alle Kabel-Verbindungen hergestellt wurden, kann der Webserver in Betrieb genommen werden. Es stehen 2 Möglichkeiten zur Auswahl: ● Betrieb in einem lokalem Netzwerk (WLAN/LAN): - WLAN: Siehe 5.1. Errichten eines neuen lokalen WLAN-Netzwerkes auf Seite 10 - LAN: Siehe 5.2. -
Seite 10: Errichten Eines Neuen Lokalen Wlan-Netzwerkes
Sie können zum Errichten eines neuen lokalen WLAN-Netzwerkes alle handels- üblichen WLAN-Router verwenden, welche einen Ethernet- Anschluss besitzen. Der pronet Webserver wird direkt mit dem WLAN-Router verbunden und ist somit als eigener Teilnehmer im Netzwerk mit einer bestimmten IP-Adresse registriert. -
Seite 11: Einbinden In Ein Bestehendes Lokales Netzwerk (Lan)
Sie Benutzername und Kennwort eingeben müssen. Die Standardeinstellungen sind: Benutzer: sauna Passwort: sentiotec ► Weicht die Netzwerkadresse Ihres Netzwerkes von der IP-Adresse des Webservers ab, können Sie die IP-Adresse des Webservers manuell ändern. Gehen Sie dafür wie folgt vor: 1. Trennen Sie ausgenommen der Spannungsversorgung alle Kabel- Verbindungen des Webservers und verbinden Sie ihn mithilfe eines Mini-USB-Kabels mit einem PC. -
Seite 12: Web-Zugriff Einrichten
Im nächsten Schritt müssen Sie die Lizenznummer Ihres Webservers und das Server Passwort eingeben. Das Server Passwort lautet werkseitig sentiotec. ► Die Lizenznummer befindet sich auf dem rückseitig angebrachten Ge- räteaufkleber des Webservers. Um Missbrauch vorzubeugen sollten Sie das Passwort nach der Erstan- meldung ändern. -
Seite 13: Bedienung
Montage- und Gebrauchsanweisung S. 13/20 6. Bedienung Konnte die Verbindung zum Webserver erfolgreich hergestellt werden, erscheint in Ihrem Web-Browser folgendes Fenster: Abmelden Sauna 1 Auswahl Sauna 1 Auswahl Sauna 2 Sauna 2 Einstellungen Systemeinstellungen Je nach Anzahl der verbundenen Steuergeräte, kann die obige Abbildung von Ihrer Anzeige im Browser abweichen. -
Seite 14: Übersicht Hauptmenü
Montage- und Gebrauchsanweisung S. 14/20 6.1. Übersicht Hauptmenü Beispiel: Pro C3 Sauna / Feuchte Mehr ... Timer Info Benutzerprogramme 1 Zurück - Zurück zur Sauna-Auswahl 2 All-Off-Taste (Bei Pro C) - Schaltet alle aktiven Funktionen mit einem Klick aus. 3 Benutzerprogramme (Bei Pro C) - Hier können die auf der Steuerung abgespeicherten Benutzerprogramme gestartet wer- den. -
Seite 15: Bedienungsbeispiel
Montage- und Gebrauchsanweisung S. 15/20 6.2. Bedienungsbeispiel WARNUNG! Brandgefahr Brennbare Gegenstände, die auf dem heißen Saunaofen liegen, können sich entzünden und Brände verursachen. ● Legen Sie NIEMALS brennbare Gegenstände auf den Saunaofen. ● Stellen Sie sicher, dass KEINE brennbaren Gegenstände auf dem Saunaofen liegen, bevor Sie die Saunasteuerung einschalten. -
Seite 16: Einstellen Der Vorwahlzeit
Montage- und Gebrauchsanweisung S. 16/20 6.3. Einstellen der Vorwahlzeit WARNUNG! Brandgefahr Brennbare Gegenstände, die auf dem heißen Saunaofen liegen, können sich entzünden und Brände verursachen. ● Legen Sie NIEMALS brennbare Gegenstände auf den Saunaofen. ● Stellen Sie sicher, dass KEINE brennbaren Gegenstände auf dem Saunaofen liegen, bevor Sie die Saunasteuerung einschalten. -
Seite 17: Übernehmen
Montage- und Gebrauchsanweisung S. 17/20 6.4. Systemeinstellungen Über das Feld Einstellungen (Siehe 6. Bedienung auf Seite 13) gelangen Sie in das Einstellungsmenü. Dieses Menü ist aus Sicherheitsgründen nur über eine lokale Verbindung erreichbar (LAN/WLAN). Im ersten Schritt können Sie die Menü-Sprache der Web-App ändern. Wählen Sie die gewünschte Sprache 1 aus und bestätigen Sie die Auswahl mit einem Klick auf Übernehmen 2. -
Seite 18: Softwareupdate
Sie auf Datei auswählen und wählen Sie ihre gespeicherte Updatedatei aus (system.bin). Die aktuelle Soft- ware finden Sie im Downloadbereich unserer Website www.sentiotec. com. Drücken Sie anschließend auf Start Upload um die Datei auf den Webserver zu laden. Damit die Änderungen aktiv werden, muss der Webserver anschließend neu gestartet werden. -
Seite 19: Reinigung Und Wartung
2. Drücken Sie das Reinigungstuch gut aus. 3. Wischen Sie das Gehäuse des Webservers vorsichtig ab. 7.2. Wartung Der pronet Webserver ist wartungsfrei. 8. Problemlösung ● Sollte sich die Saunasteuerung nicht in Betrieb nehmen lassen, rufen Sie den Punkt Info auf (Siehe 6.1. Übersicht Hauptmenü auf Seite 14) und überprüfen Sie den Status. -
Seite 20: Entsorgung
Gebrauchsanweisung für den Anwender S. 20/20 9. Entsorgung ● Entsorgen Sie die Verpackungsmaterialien nach den gültigen Entsorgungsrichtlinien. ● Altgeräte enthalten wiederverwendbare Materialien, aber auch schädliche Stoffe. Geben Sie Ihr Altgerät deshalb auf keinen Fall in den Restmüll, sondern entsorgen Sie das Gerät nach den örtlich geltenden Vorschriften. - Seite 21 PRONET WEB SERVER INSTRUCTIONS FOR INSTALLATION AND USE English Version 06/16 Ident no. 1-027-363...
