Monterings- och bruksanvisning

4. Kopplingsschema

Observera följande punkter vid elektrisk anslutning av styrenheten:
● Arbeten på styrenheten får endast genomföras i spänningslöst tillstånd.

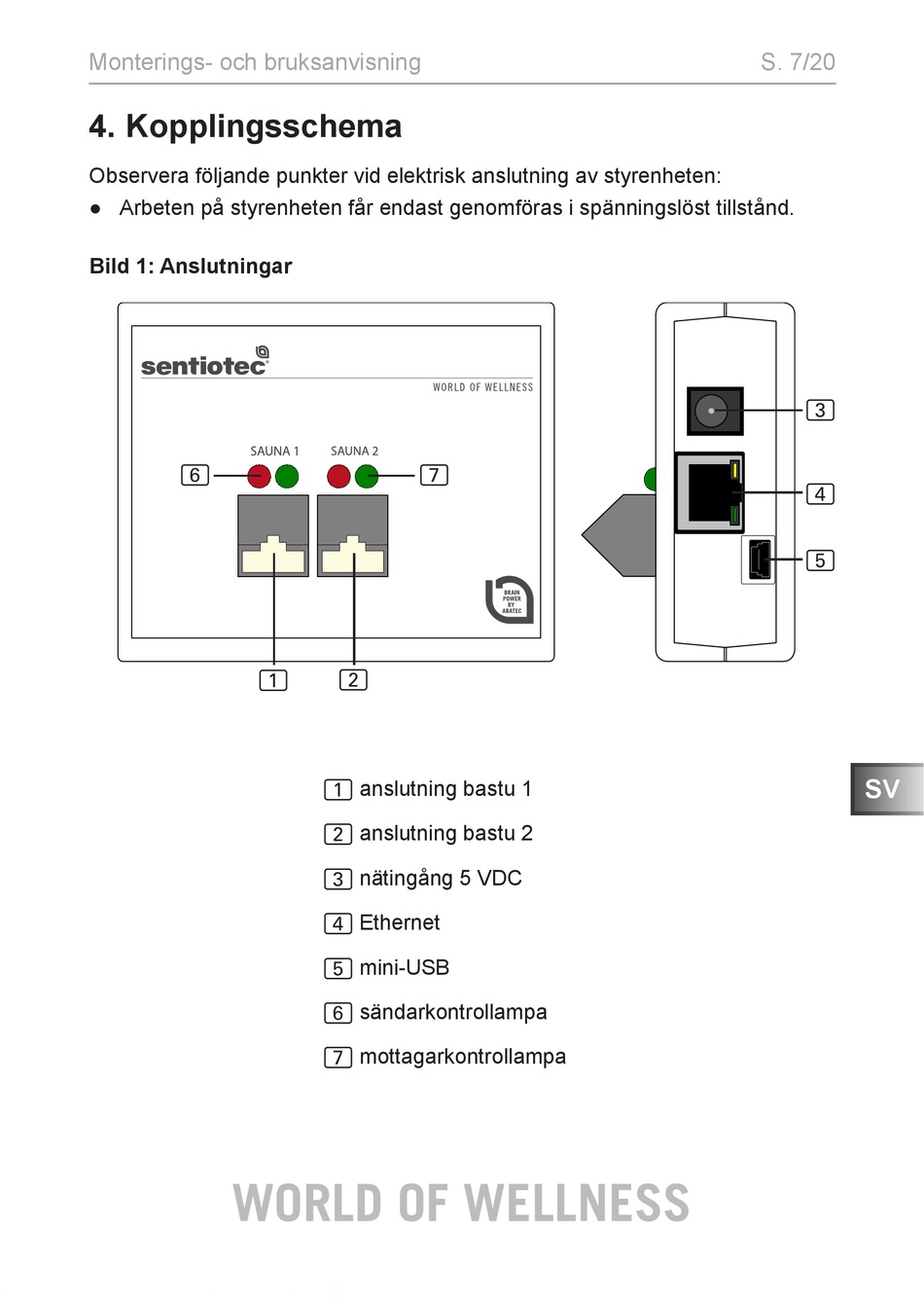

Bild 1: Anslutningar
6
1
WORLD OF WELLNESS
7
2
1 anslutning bastu 1
2 anslutning bastu 2
3 nätingång 5 VDC
4 Ethernet
5 mini-USB
6 sändarkontrollampa
7 mottagarkontrollampa
S. 7/20
3
4
5
SV
