Istruzioni d'uso e di montaggio

4. Schema di collegamento

Durante il collegamento elettrico del comando della sauna osservare i seguenti
punti:
● I lavori da effettuare sul comando della sauna devono essere eseguiti solo
in assenza di tensione.

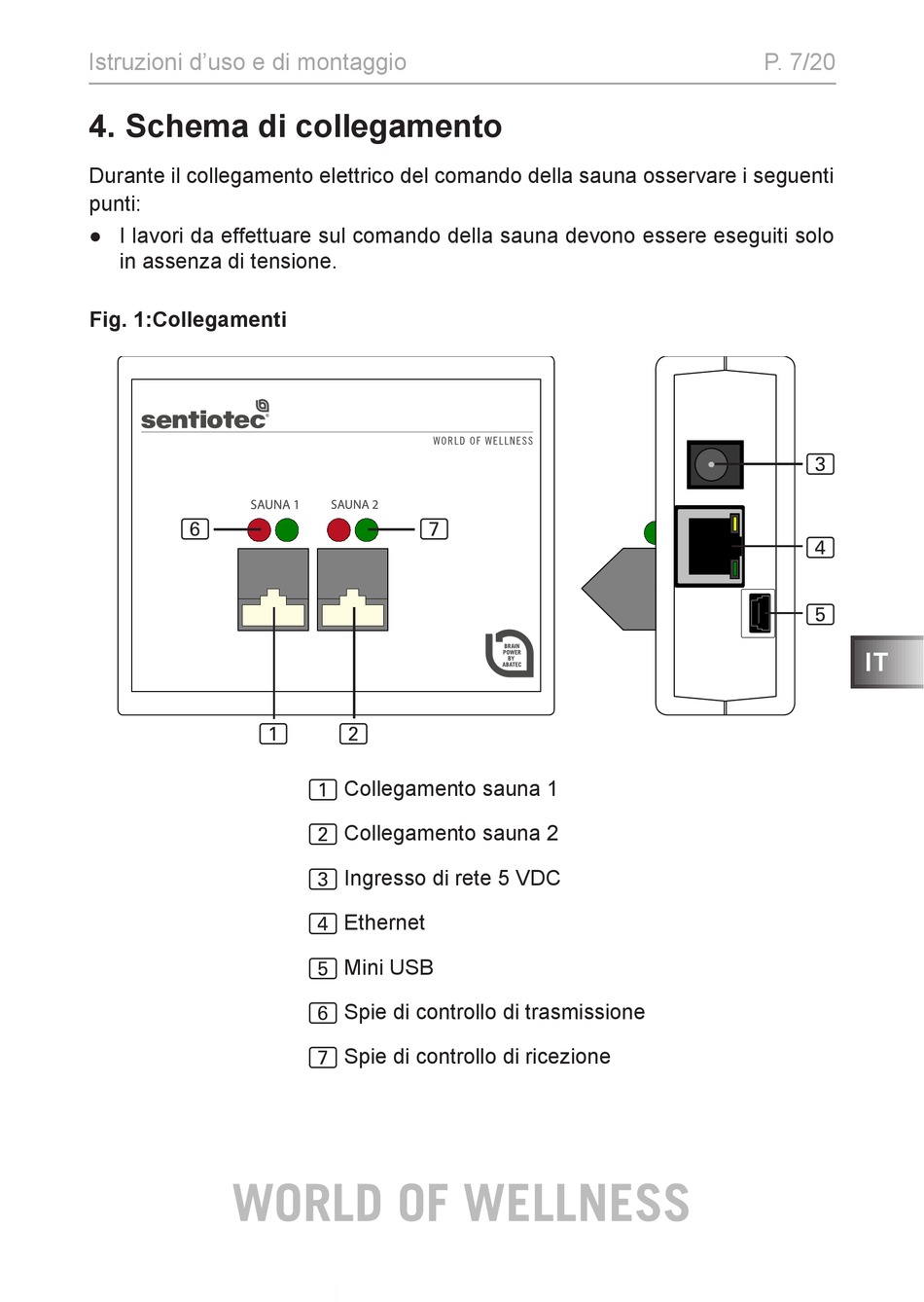

Fig. 1:Collegamenti
6
1
WORLD OF WELLNESS
7
2
1 Collegamento sauna 1
2 Collegamento sauna 2
3 Ingresso di rete 5 VDC
4 Ethernet
5 Mini USB
6 Spie di controllo di trasmissione
7 Spie di controllo di ricezione
P. 7/20
3
4
5
IT
