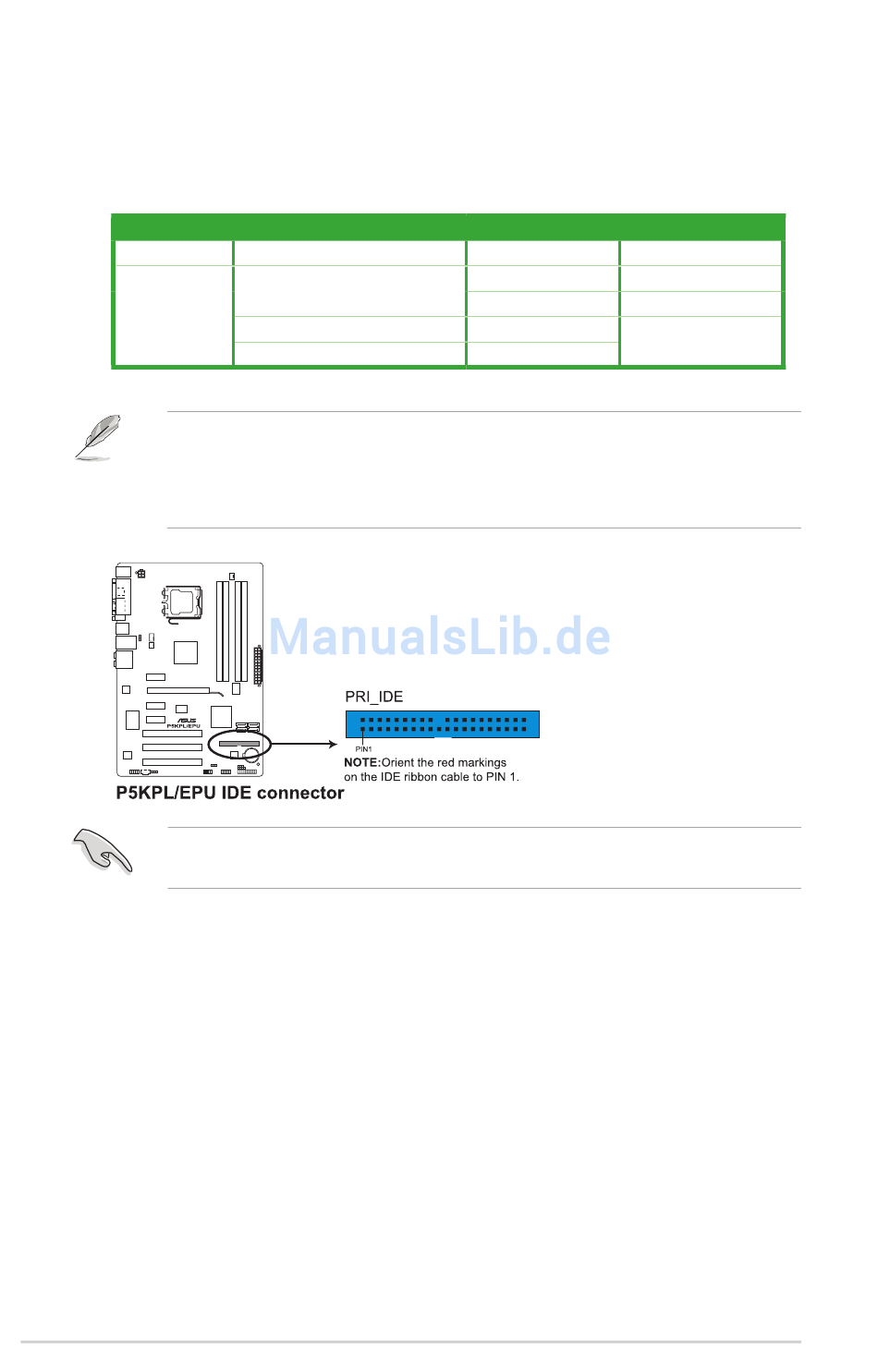

5. IDE connector (40-1 pol. PRI_IDE)
Der integrierte IDE-Anschluss nimmt Ultra DMA 100/66-Signalkabel auf. Jedes Ultra
DMA 100/66-Signalkabel hat drei Anschlüsse: blau, schwarz, und grau. Verbinden Sie
den blauen Anschluss mit dem IDE-Anschluss des Motherboards, und wählen Sie aus
den folgenden Modi, um das Gerät zu konfigurieren.
Einzelnes Gerät
Zwei Geräte
• Der Pol 20 entfällt am IDE-Anschluss, damit er zum abgedeckten Loch auf dem Ultra
• Verwenden Sie für Ultra DMA 133/100 IDE-Geräte ein 80-adriges IDE-Kabel.
Wenn ein Gerätejumper auf "Cable-Select" eingestellt ist, müssen alle anderen
Gerätejumper ebenfalls diese Einstellung haben.
1-24
Laufwerks-Jumper-Einstellungen
Cable-Select oder Master
Cable-Select
Master
Slave
DMA-Kabelanschluss passt. Dies verhindert eine falsche Einsteckrichtung beim
Anschließen des IDE-Kabels.
Gerätemodus Kabelkanschluss
- Schwarz
Master Schwarz
Slave Grau
Master
Schwarz oder Grau
Slave
