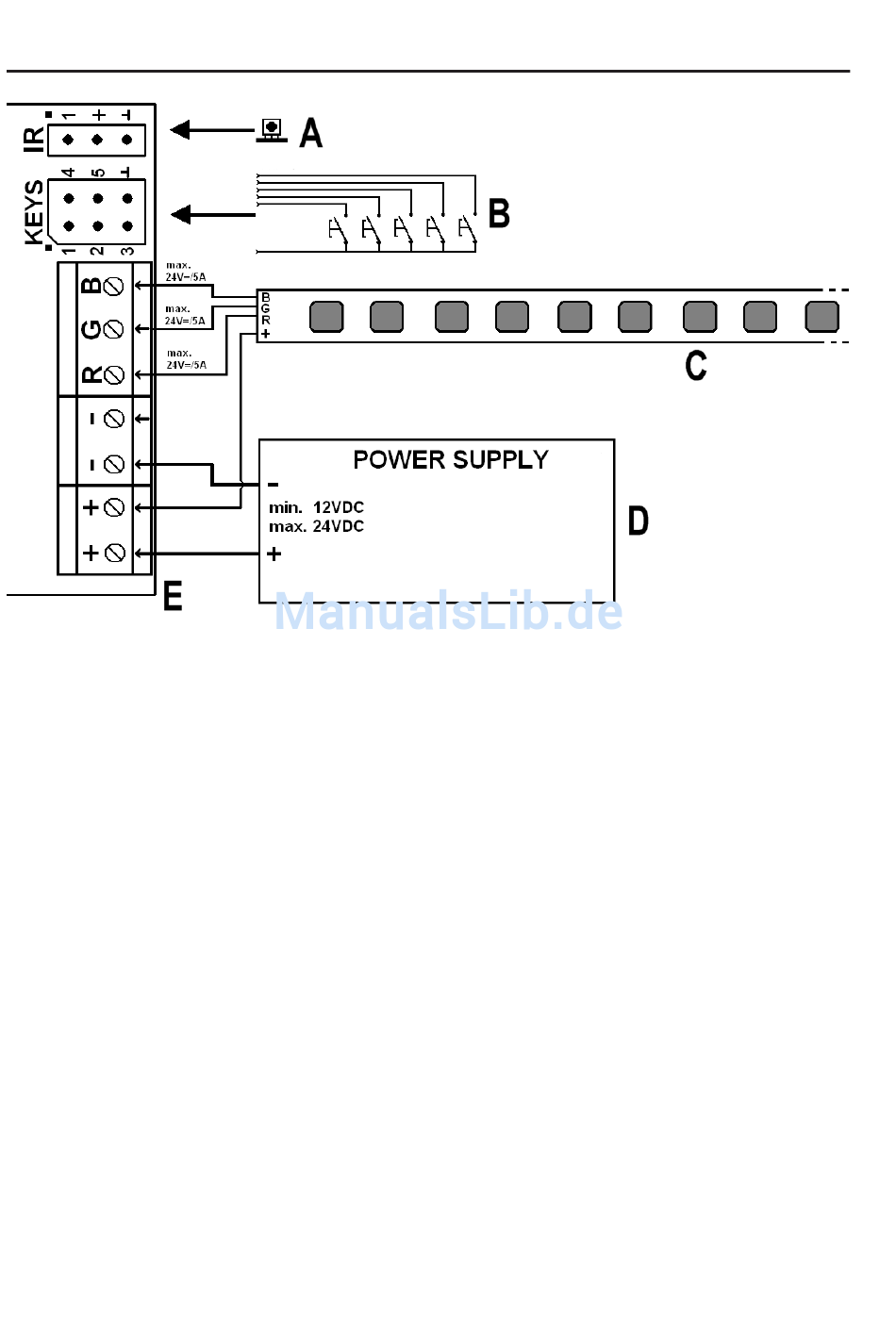

6. Anschlussdiagramm

A IR-Empfänger
B Externes Tastenfeld
C LED-Streifen
D Externes Netzteil bzw. Stromversorgung von Steuergerät und LED-Streifen (das Netzteil
muss ausreichend Strom für die drei Farbkanäle liefern können!)
E Steuergerät
7
