8. Toetsenbord

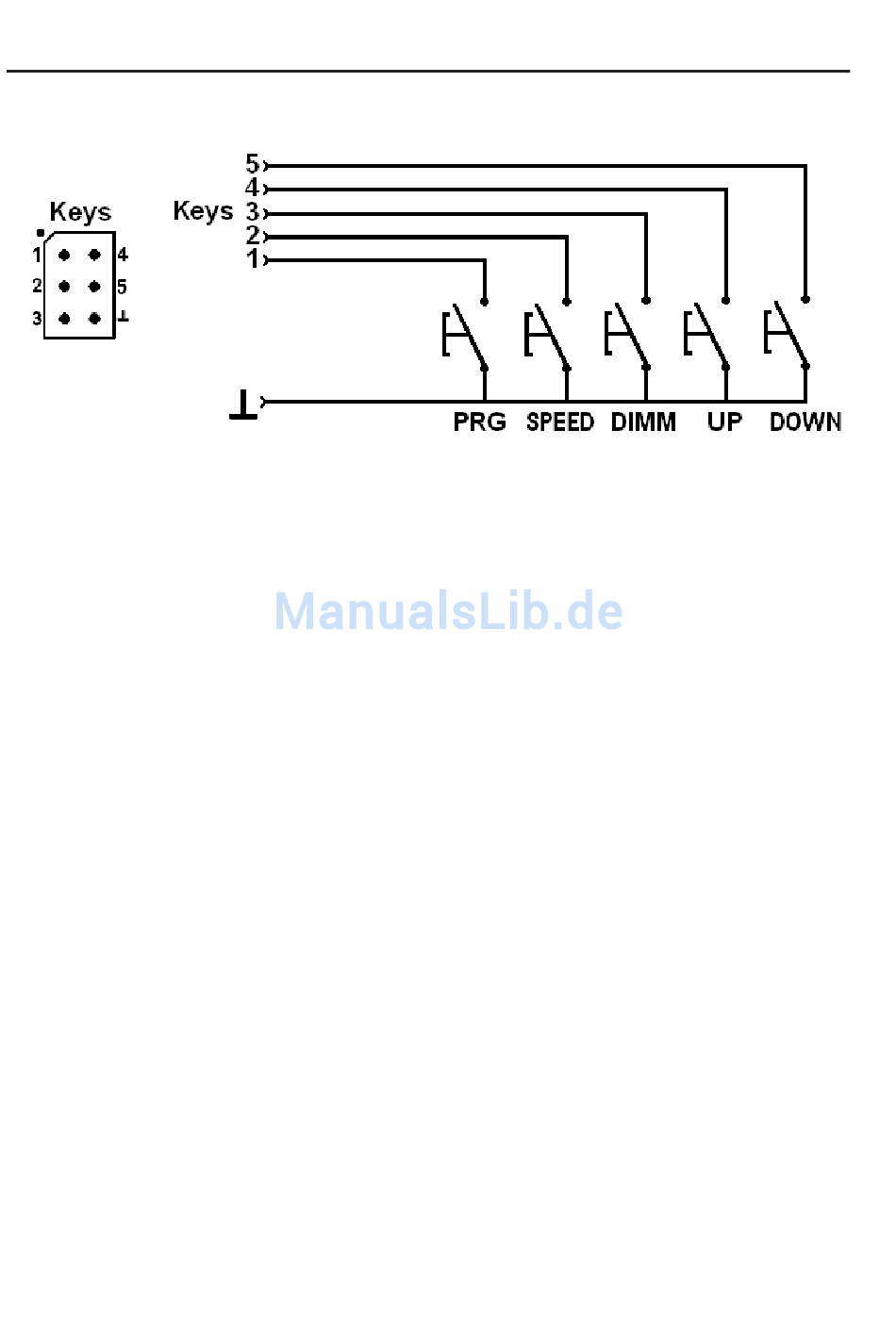

a) Aansluiting van een toetsenbord

Op de 6 pinnen die met „Keys" zijn aangeduid (zie bovenstaande afbeelding) kunnen in totaal 5
externe toetsen worden aangesloten waarmee de basisfuncties van de controller kunnen wor-
den bediend.
Pin Toets Functie
1 PRG Programmaselectie (beschrijving van de lichtprogramma's, zie hfdst. 7)
2 SPEED Snelheidsinstelling
3 DIMM Lichtsterkte-instelling (bovendien voor instelling van draairegelaar „S-POT")
4 UP Toetsfunctie „UP", omhoog
5 DOWN Toetsfunctie „DOWN", omlaag
6 - Totale massa/GND van alle toetsen
