8. Clavier

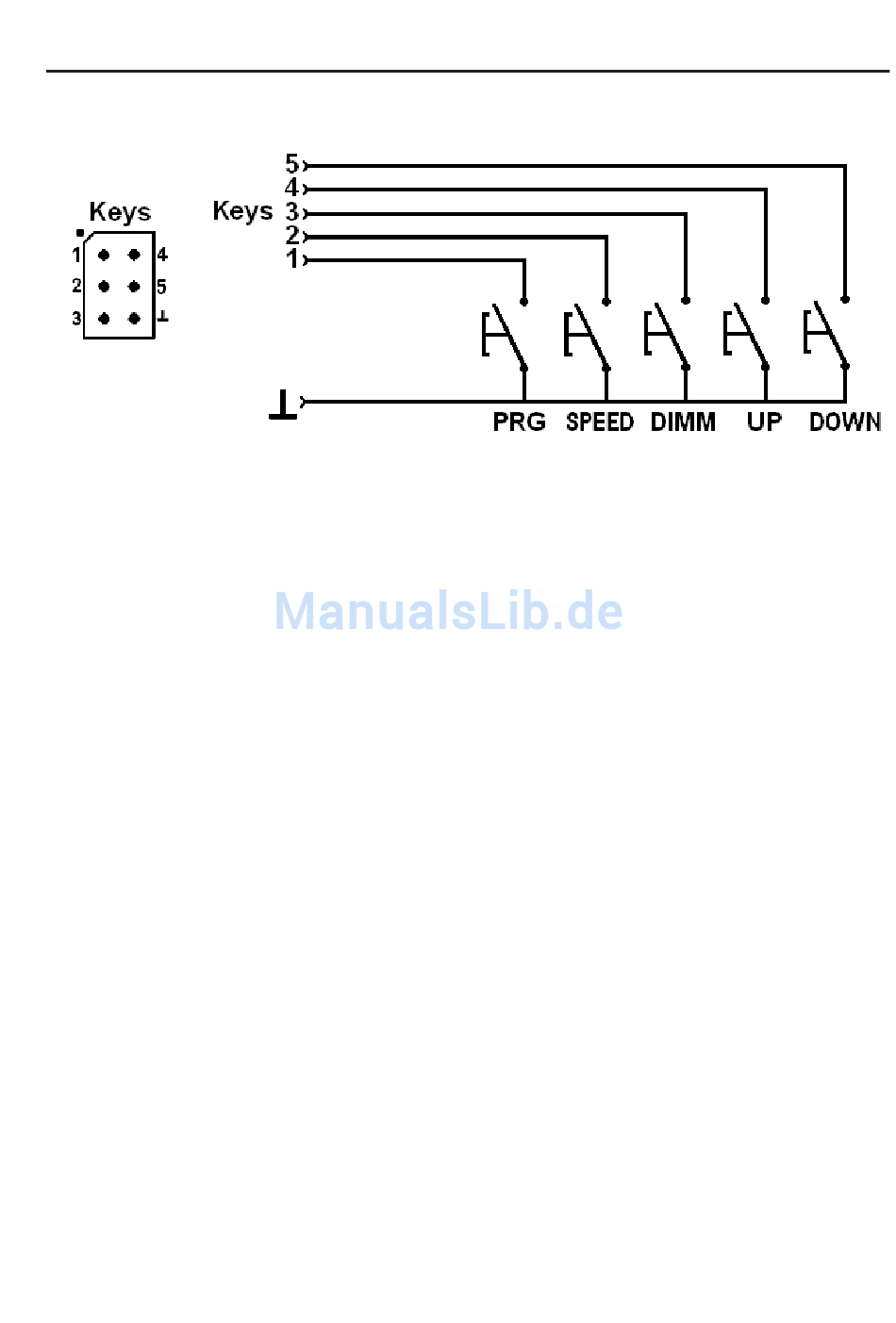

a) Raccordement d'un jeu de touches

Il est possible de raccorder en tout 5 touches externes permettant d'utiliser les fonctions princi-
pales de l'unité de commande aux 6 broches intitulées « Keys » (voir figure ci-dessus).
Broche Touche
1 PRG
2 SPEED
3 DIMM
4 UP
5 DOWN
6 -
48
Fonction
Sélection de programme (description des programmes lumineux, voir
chapitre 7)
Réglage de la vitesse
Réglage de la luminosité (en plus du réglage du potentiomètre rotatif
« S-POT »)
Fonction de touche « UP », vers le haut
Touche de réglage « DOWN », vers le bas
Mise à la terre commune/GND de toutes les touches
