Passive Anschlussbox C-BOX 100
Installation

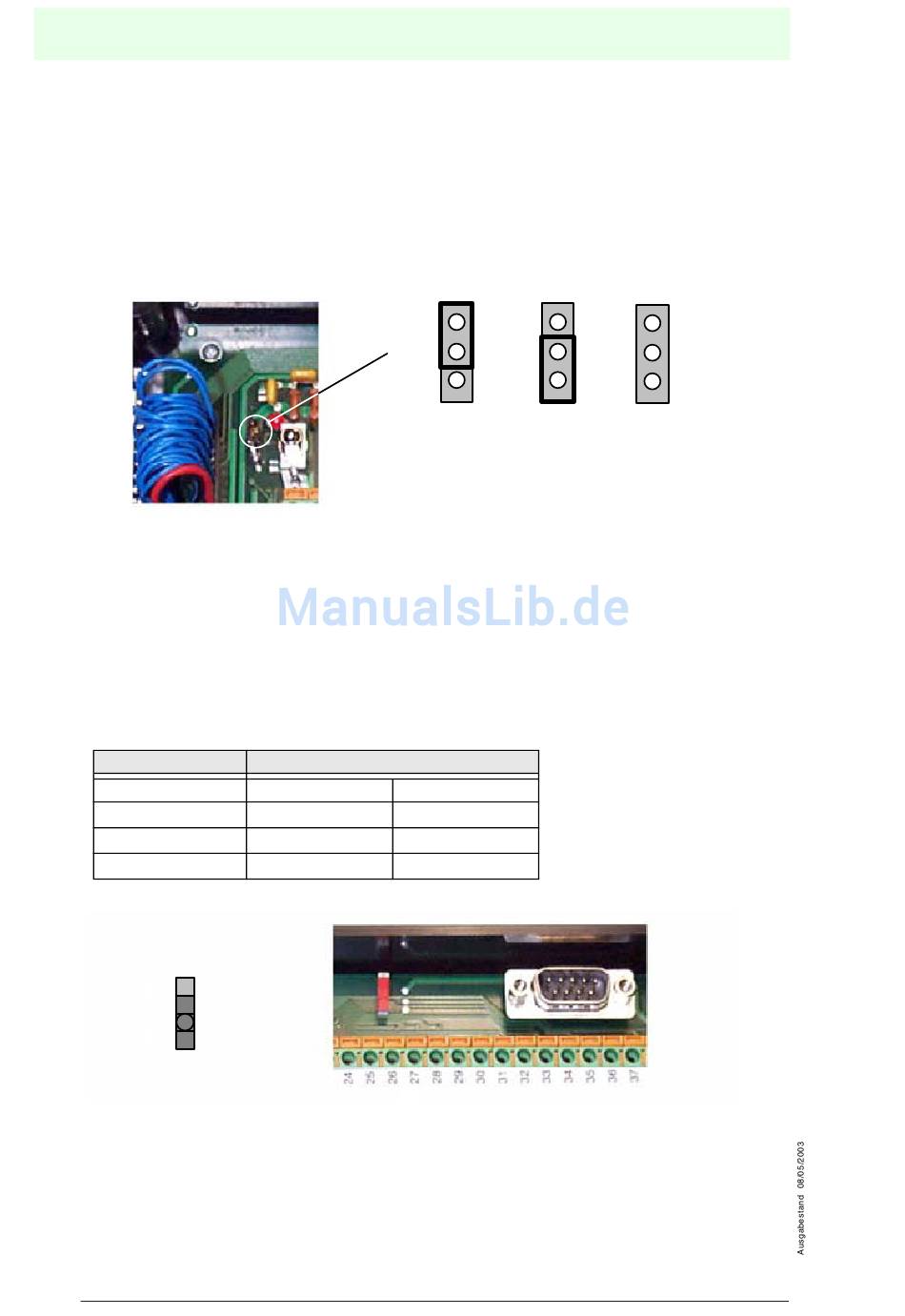

5.3.3 Einstellungen der Brückenstecker für die Gehäuseerdung
Welche Methode zur Erdung des Scanner-Gehäuses verwendet werden soll, wird
über einen Brückenstecker eingestellt (siehe unten). Auf diese Weise kann das
Scanner-Gehäuse an die Erde (nur wenn Pin 7 oder 8 an eine geeignete Erde
angeschlossen ist) oder an die Betriebserde der Stromversorgung angeschlossen
werden. Das Scanner-Gehäuse kann auch potentialfrei bleiben. In diesem Fall muss
der Brückenstecker allerdings entfernt werden.
Bild 5.8:
Die C-BOX 100 ist nun installiert, womit die elektrischen Anschlüsse Ihres
Scanningsystems vollständig sind.
5.3.4 Wahlschalter Scanner
Die nachfolgende Tabelle führt die korrekten Schalterstellungen für jeden Scannertyp
auf. Nähere Informationen hierzu finden Sie auch in der Installationsanleitung zum
Scanner.
Scannertyp
VB10
VB12
VB14
VB10
VB12
A
B
VB14
Bild 5.9:
Schalter S3 darf nur dann auf A gestellt werden, wenn ein Scanner des Typs VB12
oder VB10 angeschlossen ist.
Bei Scannern des Typs VB14 muss Schalter S3 auf B gestellt werden.
Subject to reasonable modifications due to technical advances.
14
Pepperl+Fuchs Group • Tel.: Germany (06 21) 7 76-0 • USA (330) 4 25 35 55 • Singapore 7 79 90 91 • Internet http://www.pepperl-fuchs.com
Gehäuseerdung
Schalter S3
Position A
X
X
Wahlschalter Scanner
Erde
Masse
GND
(Grundein-
stellung)
Position B
X
offen
