Über den internen 9-poligen Steckverbinder können Sie schnell und einfach einen PC
an die C-BOX 100 (und damit auch an die Zusatzschnittstelle des Scanners
anschließen. Dadurch haben Sie die Möglichkeit, die vom Scanner übertragenen
Daten oder die Konfiguration über das Dienstprogramm VISOSETUP zu überwachen
(weitere Informationen hierzu finden Sie in der Installationsanleitung zum Scanner).
Die Signale der Zusatzschnittstelle des Scanners stehen auch auf den internen
Federklemmenanschlüssen zur Verfügung.
Nachdem Sie Systemverkabelung und Schaltereinstellungen vorgenommen haben
(siehe hierzu Unterpunkte unter 5.3), schließen Sie den Scanner an die 25-polige
Buchse an, die sich auf der linken Seite des Gehäuses der C-BOX 100 befindet.
Schalten Sie die C-BOX 100 über den Netzschalter EIN (siehe Bild 5.5).
Nachdem Sie sich vom ordnungsgemäßen Betrieb des Systems vergewissert haben,
schließen Sie die C-BOX 100, indem Sie die Abdeckung wieder aufsetzen und
mithilfe der 4 Schrauben befestigen. Stellen Sie sicher, dass die Gummidichtung
dabei korrekt zwischen den Teilen des Gehäuses sitzt.
5.3.1 Stromversorgung
Die Stromversorgung der C-BOX 100 erfolgt über die Pins auf dem
Federklemmenanschluss.

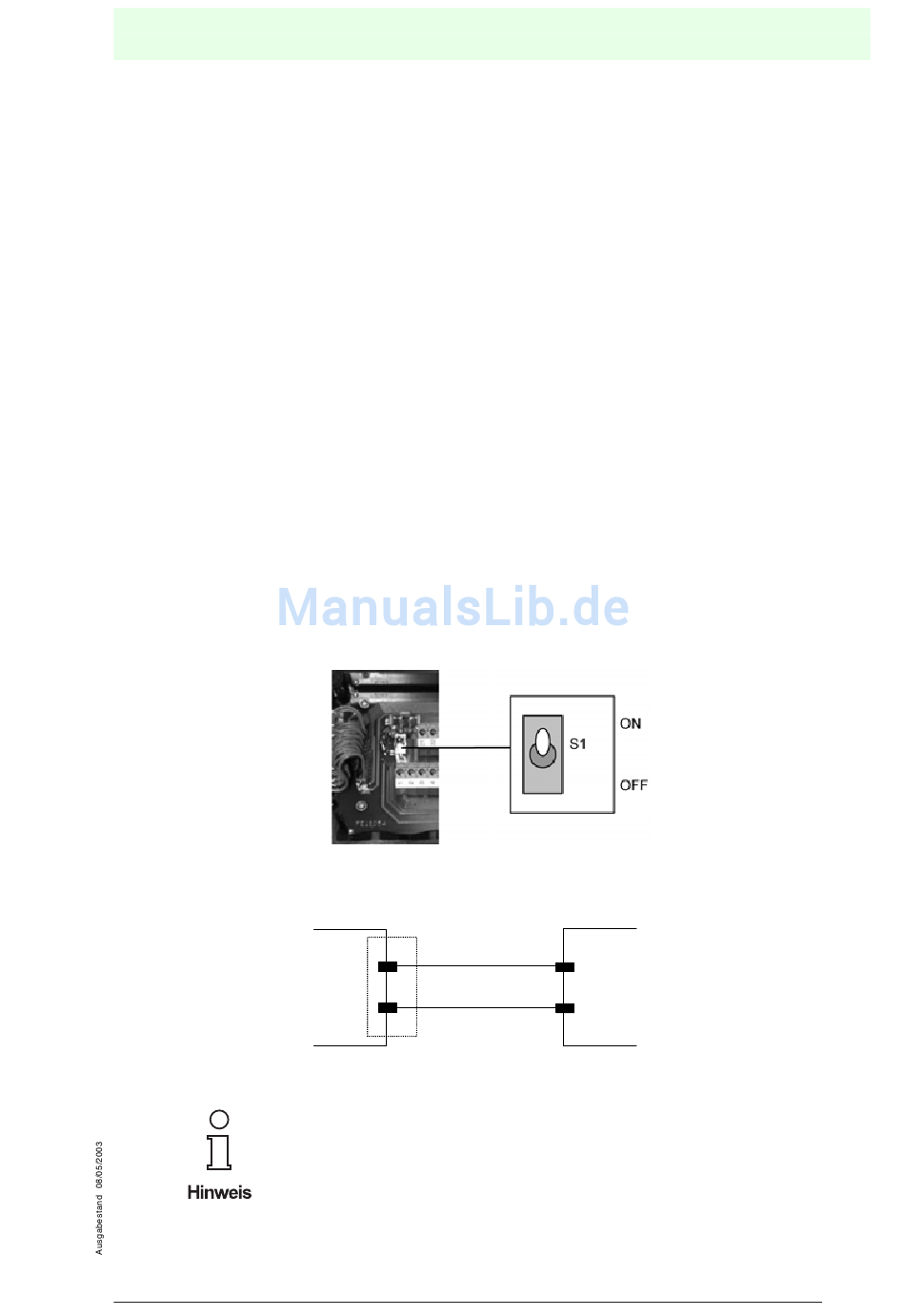

Über den Netzschalter (siehe Abbildung Bild 5.5) wird die Stromversorgung der C-
BOX 100 sowie des angeschlossenen Scanners ein- und ausgeschaltet.
Bild 5.5:
Bild 5.6:
Pin 1 ist elektrisch mit Pin 3 und 5 verbunden, und Pin 2 ist elektrisch
mit Pin 4 und 6 verbunden ist. Dies ist für externe Trigger/
Eingangsanschlüsse nützlich.
Die Stromversorgung darf nur zwischen 10 V DC und 30 V DC liegen.
Subject to reasonable modifications due to technical advances.
Pepperl+Fuchs Group • Tel.: Germany (06 21) 7 76-0 • USA (330) 4 25 35 55 • Singapore 7 79 90 91 • Internet http://www.pepperl-fuchs.com
Positionen des Netzschalters für EIN/AUS
C-BOX 100
1
VS
2
GND
Netzanschlüsse
Passive Anschlussbox C-BOX 100
BENUTZER INTERFACE
V+ (10 ... 30 V DC)
GND
Copyright Pepperl+Fuchs, Printed in Germany
Installation
11
