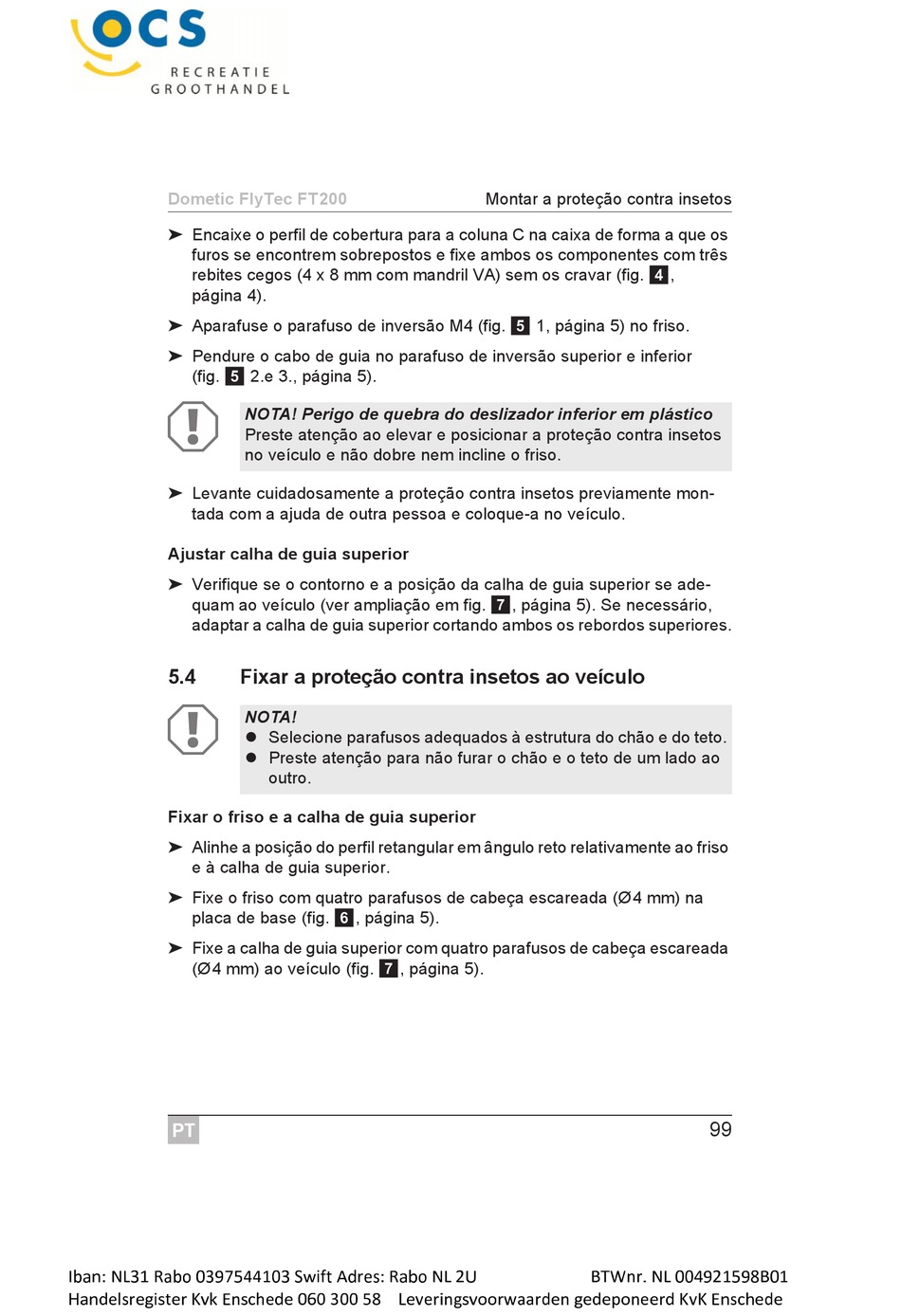

Dometic FlyTec FT200 Montage- Und Bedienungsanleitung Seite 99

Dometic FlyTec FT200
➤ Encaixe o perfil de cobertura para a coluna C na caixa de forma a que os
furos se encontrem sobrepostos e fixe ambos os componentes com três
rebites cegos (4 x 8 mm com mandril VA) sem os cravar (fig. 4,
página 4).
➤ Aparafuse o parafuso de inversão M4 (fig. 5 1, página 5) no friso.
➤ Pendure o cabo de guia no parafuso de inversão superior e inferior
(fig. 5 2.e 3., página 5).
A
NOTA! Perigo de quebra do deslizador inferior em plástico
Preste atenção ao elevar e posicionar a proteção contra insetos
no veículo e não dobre nem incline o friso.
➤ Levante cuidadosamente a proteção contra insetos previamente mon-
tada com a ajuda de outra pessoa e coloque-a no veículo.
Ajustar calha de guia superior
➤ Verifique se o contorno e a posição da calha de guia superior se ade-
quam ao veículo (ver ampliação em fig. 7, página 5). Se necessário,
adaptar a calha de guia superior cortando ambos os rebordos superiores.
5.4 Fixar a proteção contra insetos ao veículo
A
NOTA!
Selecione parafusos adequados à estrutura do chão e do teto.
Preste atenção para não furar o chão e o teto de um lado ao
outro.
Fixar o friso e a calha de guia superior
➤ Alinhe a posição do perfil retangular em ângulo reto relativamente ao friso
e à calha de guia superior.
➤ Fixe o friso com quatro parafusos de cabeça escareada (Ø4 mm) na
placa de base (fig. 6, página 5).
➤ Fixe a calha de guia superior com quatro parafusos de cabeça escareada
(Ø4 mm) ao veículo (fig. 7, página 5).
PT
Montar a proteção contra insetos
