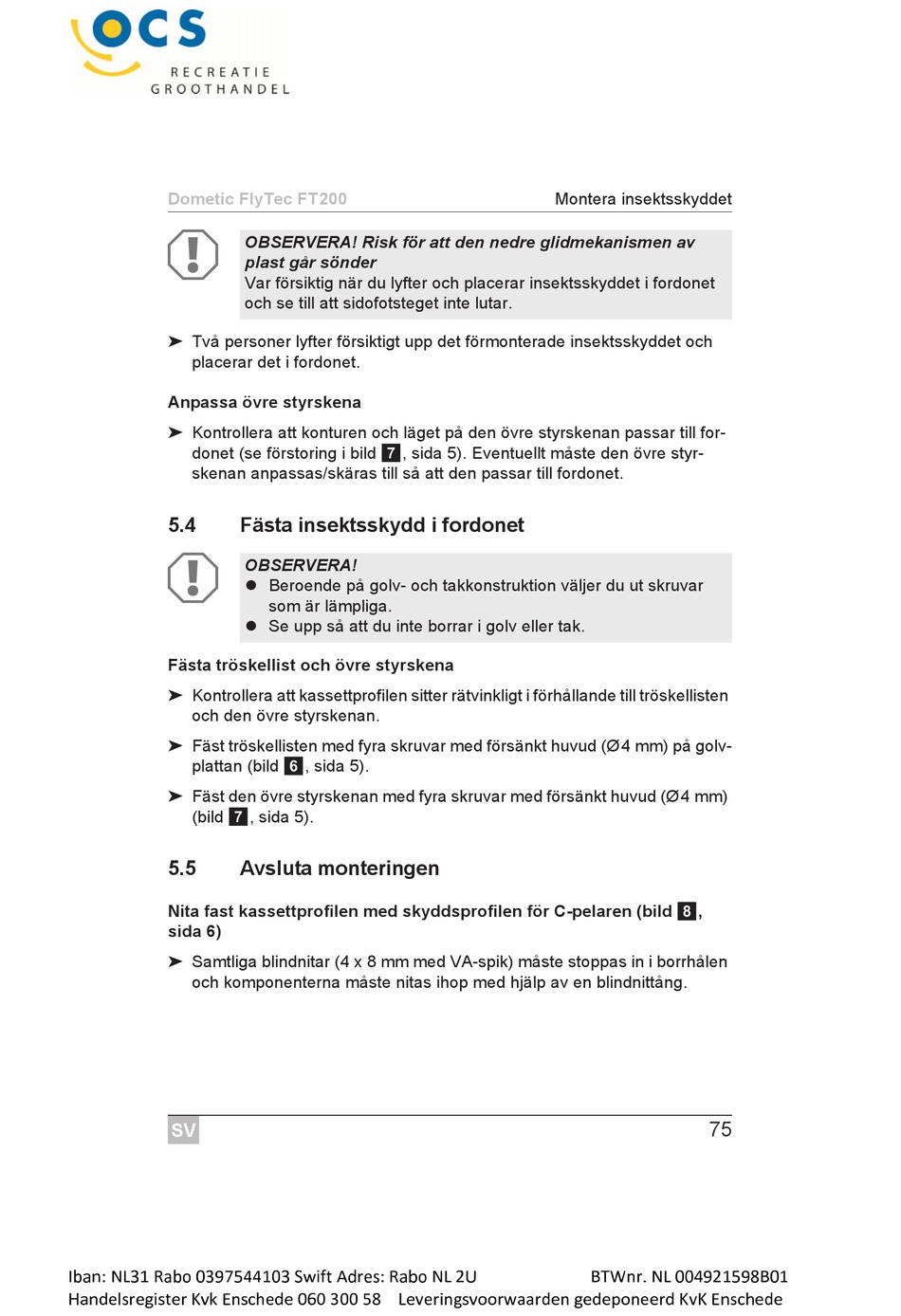

Dometic FlyTec FT200
A
OBSERVERA! Risk för att den nedre glidmekanismen av
plast går sönder
Var försiktig när du lyfter och placerar insektsskyddet i fordonet
och se till att sidofotsteget inte lutar.
➤ Två personer lyfter försiktigt upp det förmonterade insektsskyddet och
placerar det i fordonet.
Anpassa övre styrskena
➤ Kontrollera att konturen och läget på den övre styrskenan passar till for-
donet (se förstoring i bild 7, sida 5). Eventuellt måste den övre styr-
skenan anpassas/skäras till så att den passar till fordonet.
5.4 Fästa insektsskydd i fordonet
A
OBSERVERA!
Beroende på golv- och takkonstruktion väljer du ut skruvar
som är lämpliga.
Se upp så att du inte borrar i golv eller tak.
Fästa tröskellist och övre styrskena
➤ Kontrollera att kassettprofilen sitter rätvinkligt i förhållande till tröskellisten
och den övre styrskenan.
➤ Fäst tröskellisten med fyra skruvar med försänkt huvud (Ø4 mm) på golv-
plattan (bild 6, sida 5).
➤ Fäst den övre styrskenan med fyra skruvar med försänkt huvud (Ø4 mm)
(bild 7, sida 5).
5.5

Avsluta monteringen

Nita fast kassettprofilen med skyddsprofilen för C-pelaren (bild 8,
sida 6)
➤ Samtliga blindnitar (4 x 8 mm med VA-spik) måste stoppas in i borrhålen
och komponenterna måste nitas ihop med hjälp av en blindnittång.
SV
Montera insektsskyddet
75
