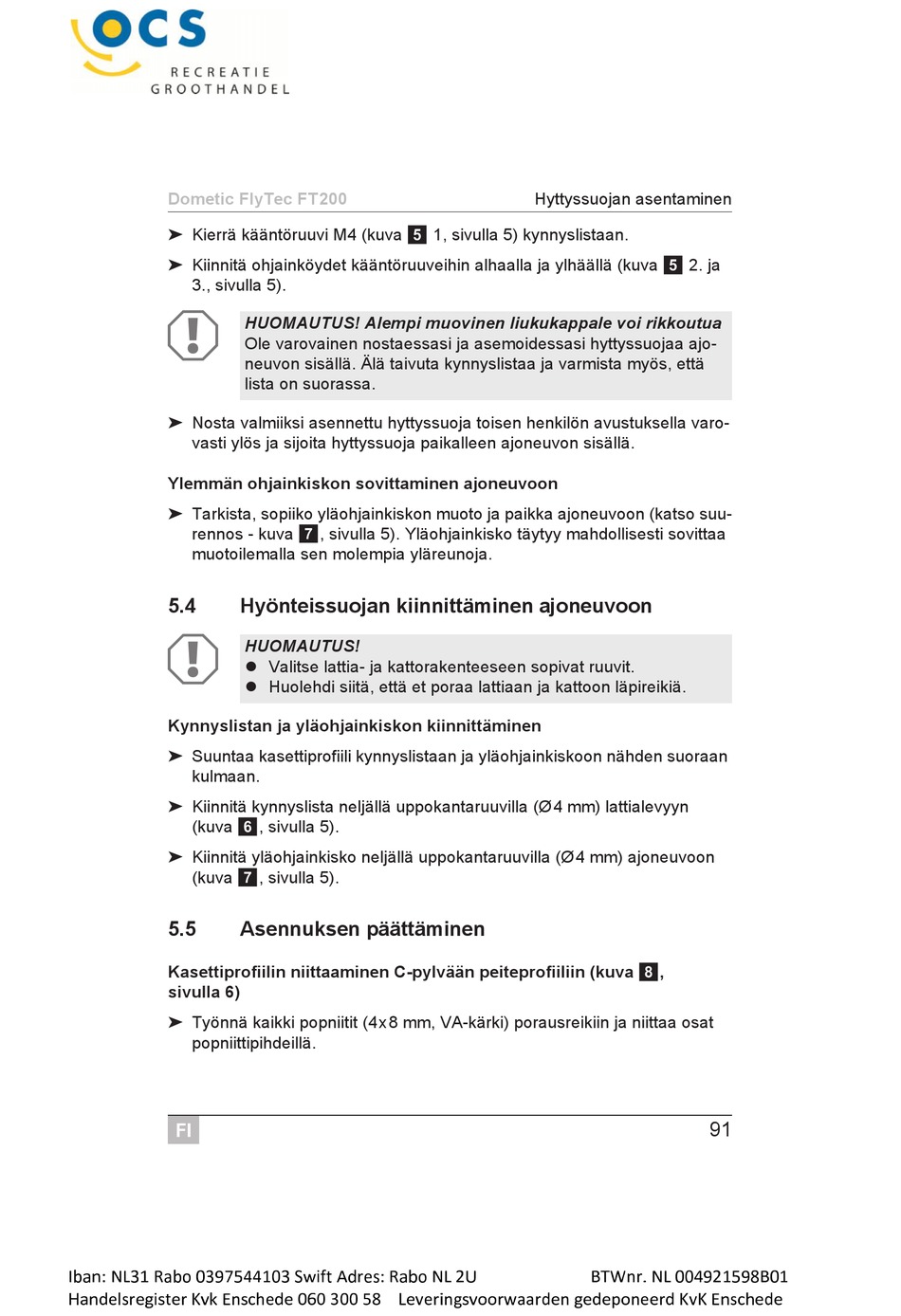

Dometic FlyTec FT200 Montage- Und Bedienungsanleitung Seite 91

Dometic FlyTec FT200
➤ Kierrä kääntöruuvi M4 (kuva 5 1, sivulla 5) kynnyslistaan.
➤ Kiinnitä ohjainköydet kääntöruuveihin alhaalla ja ylhäällä (kuva 5 2. ja
3., sivulla 5).
A
HUOMAUTUS! Alempi muovinen liukukappale voi rikkoutua
Ole varovainen nostaessasi ja asemoidessasi hyttyssuojaa ajo-
neuvon sisällä. Älä taivuta kynnyslistaa ja varmista myös, että
lista on suorassa.
➤ Nosta valmiiksi asennettu hyttyssuoja toisen henkilön avustuksella varo-
vasti ylös ja sijoita hyttyssuoja paikalleen ajoneuvon sisällä.
Ylemmän ohjainkiskon sovittaminen ajoneuvoon
➤ Tarkista, sopiiko yläohjainkiskon muoto ja paikka ajoneuvoon (katso suu-
rennos - kuva 7, sivulla 5). Yläohjainkisko täytyy mahdollisesti sovittaa
muotoilemalla sen molempia yläreunoja.
5.4 Hyönteissuojan kiinnittäminen ajoneuvoon
A
HUOMAUTUS!
Valitse lattia- ja kattorakenteeseen sopivat ruuvit.
Huolehdi siitä, että et poraa lattiaan ja kattoon läpireikiä.
Kynnyslistan ja yläohjainkiskon kiinnittäminen
➤ Suuntaa kasettiprofiili kynnyslistaan ja yläohjainkiskoon nähden suoraan
kulmaan.
➤ Kiinnitä kynnyslista neljällä uppokantaruuvilla (Ø4 mm) lattialevyyn
(kuva 6, sivulla 5).
➤ Kiinnitä yläohjainkisko neljällä uppokantaruuvilla (Ø4 mm) ajoneuvoon
(kuva 7, sivulla 5).
5.5 Asennuksen päättäminen
Kasettiprofiilin niittaaminen C-pylvään peiteprofiiliin (kuva 8,
sivulla 6)
➤ Työnnä kaikki popniitit (4x8 mm, VA-kärki) porausreikiin ja niittaa osat
popniittipihdeillä.
FI
Hyttyssuojan asentaminen
91
