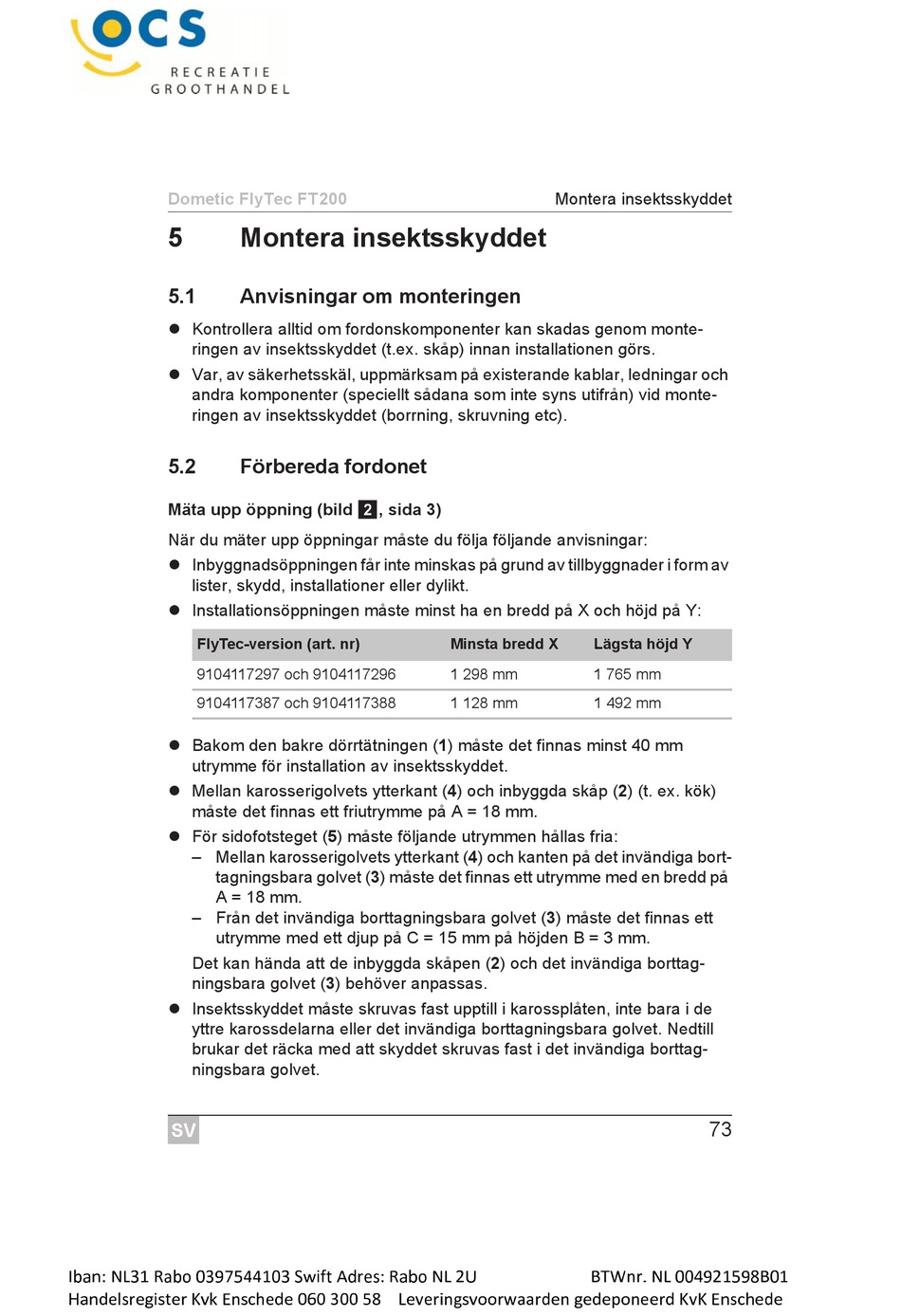

Dometic FlyTec FT200
5

Montera insektsskyddet

5.1

Anvisningar om monteringen

Kontrollera alltid om fordonskomponenter kan skadas genom monte-
ringen av insektsskyddet (t.ex. skåp) innan installationen görs.
Var, av säkerhetsskäl, uppmärksam på existerande kablar, ledningar och
andra komponenter (speciellt sådana som inte syns utifrån) vid monte-
ringen av insektsskyddet (borrning, skruvning etc).
5.2 Förbereda fordonet
Mäta upp öppning (bild 2, sida 3)
När du mäter upp öppningar måste du följa följande anvisningar:
Inbyggnadsöppningen får inte minskas på grund av tillbyggnader i form av
lister, skydd, installationer eller dylikt.
Installationsöppningen måste minst ha en bredd på X och höjd på Y:
FlyTec-version (art. nr)
9104117297 och 9104117296
9104117387 och 9104117388
Bakom den bakre dörrtätningen (1) måste det finnas minst 40 mm
utrymme för installation av insektsskyddet.
Mellan karosserigolvets ytterkant (4) och inbyggda skåp (2) (t. ex. kök)
måste det finnas ett friutrymme på A = 18 mm.
För sidofotsteget (5) måste följande utrymmen hållas fria:
– Mellan karosserigolvets ytterkant (4) och kanten på det invändiga bort-
tagningsbara golvet (3) måste det finnas ett utrymme med en bredd på
A = 18 mm.
– Från det invändiga borttagningsbara golvet (3) måste det finnas ett
utrymme med ett djup på C = 15 mm på höjden B = 3 mm.
Det kan hända att de inbyggda skåpen (2) och det invändiga borttag-
ningsbara golvet (3) behöver anpassas.
Insektsskyddet måste skruvas fast upptill i karossplåten, inte bara i de
yttre karossdelarna eller det invändiga borttagningsbara golvet. Nedtill
brukar det räcka med att skyddet skruvas fast i det invändiga borttag-
ningsbara golvet.
SV
Montera insektsskyddet
Minsta bredd X Lägsta höjd Y
1 298 mm 1 765 mm
1 128 mm 1 492 mm
73
