5. Inbetriebnahme des Sensors
Schritt 1:
Montageposition der Sensoreinheit markieren
•

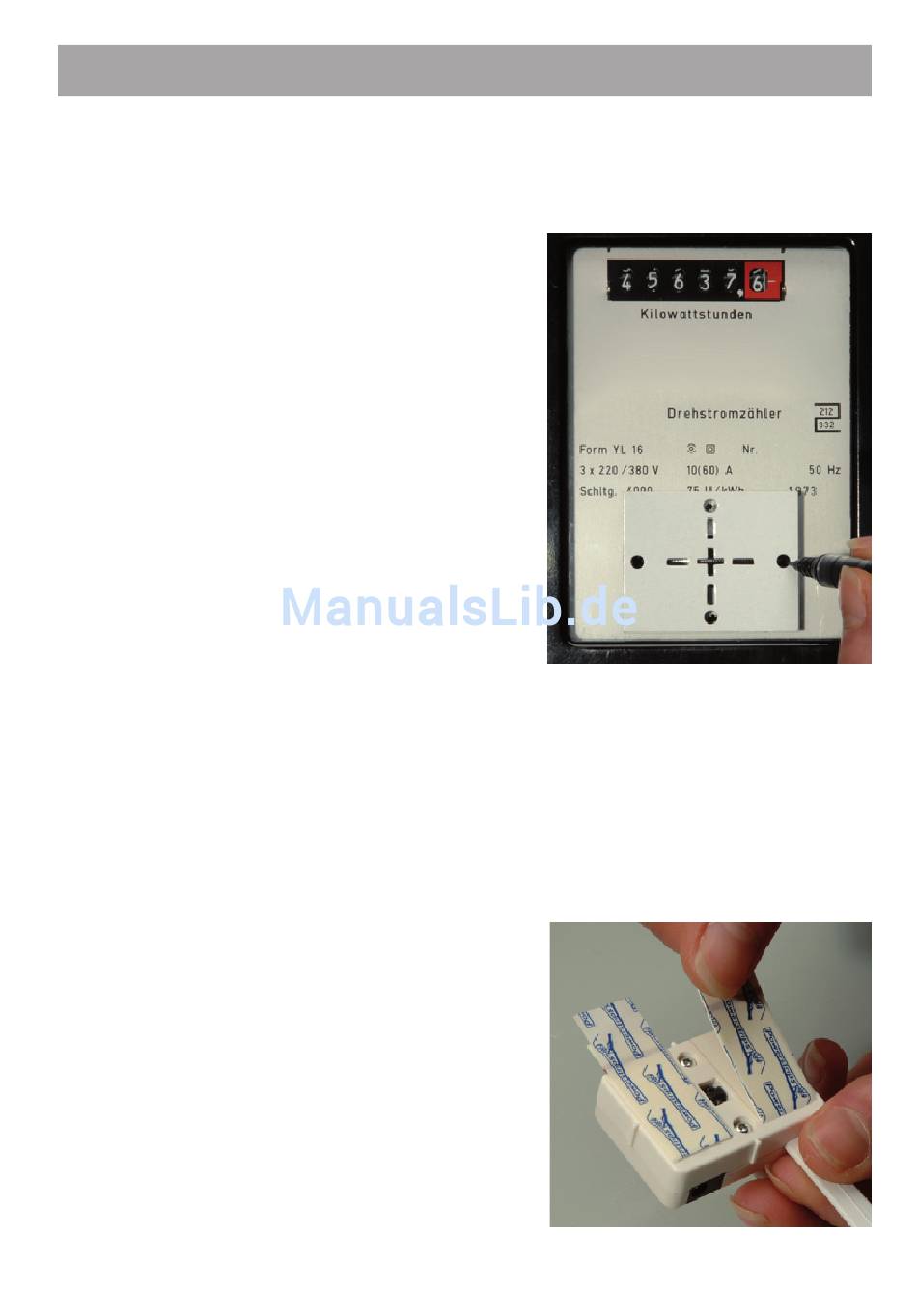

Die mitgelieferte Schablo-
ne zur Positionierung der
Sensoreinheit ist so auf die
Frontscheibe des Zählers zu
setzen, dass die rote Mar-
kierung der Zählerscheibe
gerade und mittig durch das
Positionierungskreuz der
Schablone läuft.
•
In dieser Position (Schablone
darf nicht verrutschen) mit
einem geeigneten Stift durch
die vier runden Öffnungen der
Schablone mittige Markierungen auf die Frontscheibe des
Zählers anbringen.
Schritt 2:
Power-Strips an die Sensoreinheit anbringen
•
In den dafür vorgesehenen
Vertiefungen am Gehäuse-
unterteil der Sensoreinheit
sind zwei Power-Strips an-
zubringen.
