1BAbschnitt 2: Installation
Sowohl das erste als auch das letzte Gerät in der Reihe sollten mit einem
120-Ohm-Widerstand abgeschlossen werden, um Leitungsstörungen zu
minimieren. Siehe Abbildung 2 unten.

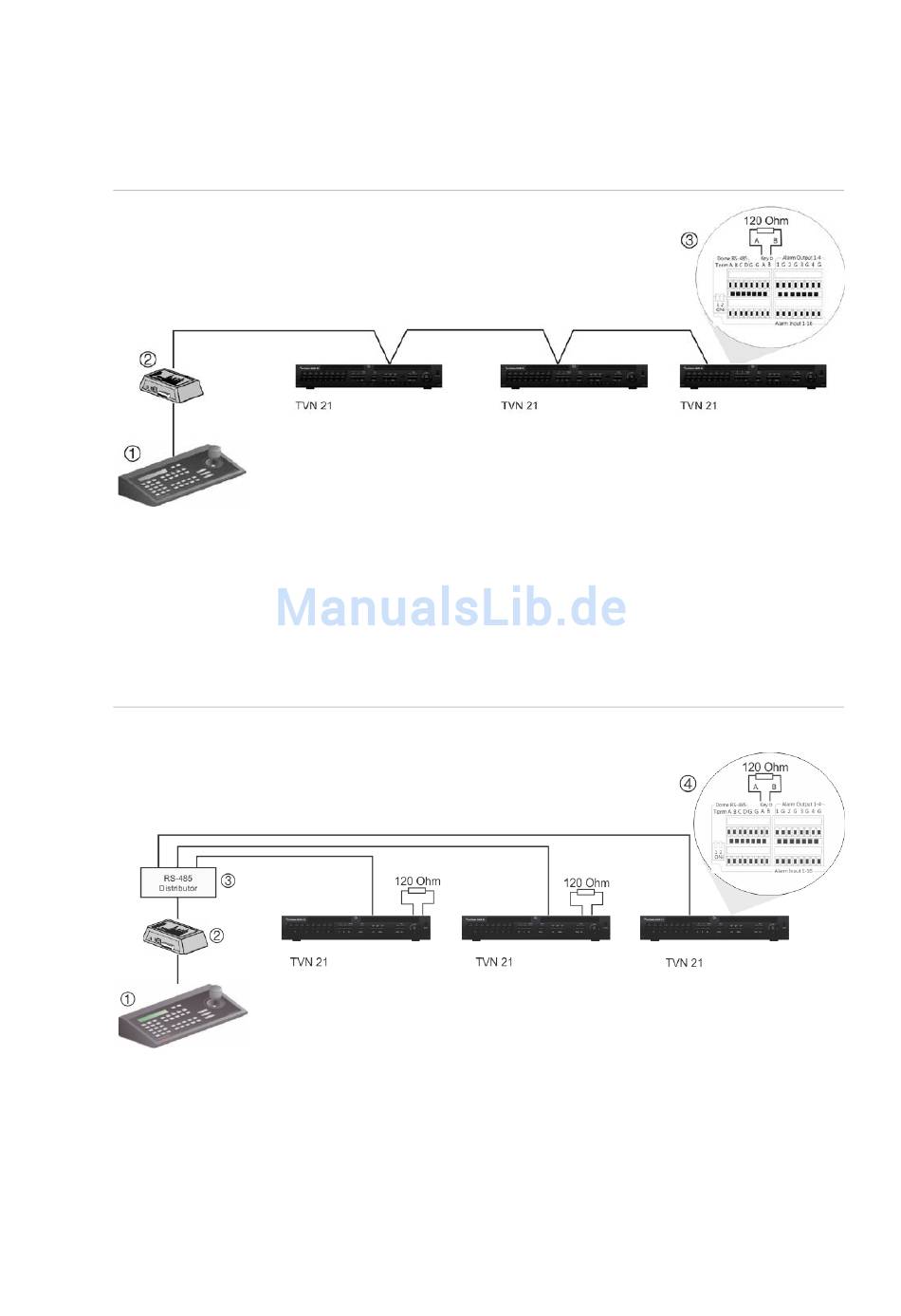

Abbildung 2: Serielle RS-485-Bus-Verkabelung (abgebildet ist das KTD-405-Bedienpult)
1. Bedienpult
2. I/O-Box
Verwenden Sie einen RS-485-Signalverteiler für eine Konfiguration mit
sternförmiger Verkabelung. Siehe Abbildung 3 auf Seite 6.
Abbildung 3: Sternförmige Verkabelung mit RS-485-Signalverteiler
Korrekt:
1. Bedienpult
2. I/O-Box
6
3. Siehe Abschnitt RS-485 Ports auf Seite 8.
3. RS-485-Verteiler
4. Siehe Abschnitt RS-485 Ports auf Seite 8.
